AS0608N9JTR

产品分类: 贴片电感
厂牌: AVX
产品描述: 400MHz 4.3GHz 2.9A 90@400MHz 8.9nH 7mΩ ±5% 0608 标准安装,贴片安装 1.63mm*1.83mm*1.51mm
供应商型号: AS0608N9JTR
供应商: Avnet
标准整包数: 2000
AVX 贴片电感 AS0608N9JTR

AS0608N9JTR概述

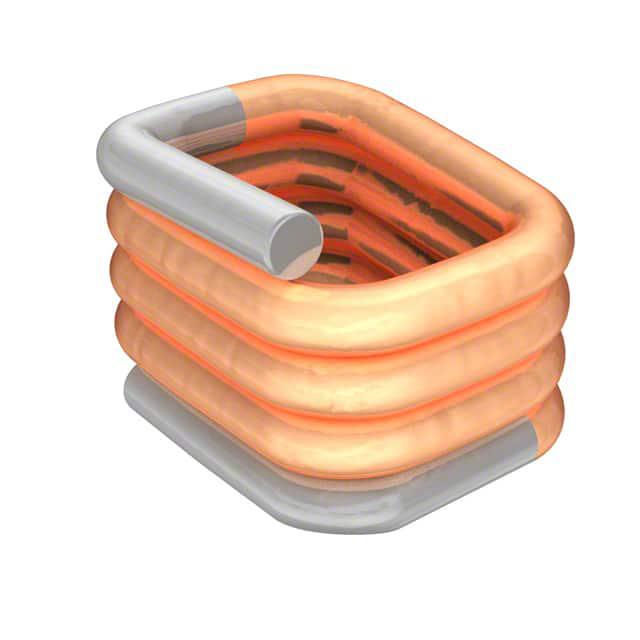

    # AS 系列方形空心射频电感器

    产品简介


    AS系列方形空心射频电感器属于绕制空心线圈家族,专为射频电路设计。其独特的方形截面结构使其相较于传统的环形线圈在性能上更具优势,同时制造工艺更加优越。该系列产品广泛应用于射频电路、宽带输入/输出滤波、频率选择及阻抗匹配等领域。
    主要功能
    - 高频性能优异
    - 支持多种射频电路应用
    - 提供多种电感值选择
    应用领域
    - 射频电路设计
    - 宽带信号处理
    - 阻抗匹配网络
    - 频率选择系统

    技术参数


    以下是AS系列射频电感器的主要技术规格:
    | 参数 | 范围/值 |

    | 电感值范围 | 5.5nH 至 27.3nH |
    | 电感公差 | ±2%, ±5%, ±10% |
    | 最大额定电流 | 2.7A, 2.9A, 4.4A |
    | 工作温度范围 | -40°C 至 +125°C |
    | 测试频率 | 400 MHz |
    | 自谐振频率(SRF) | ≥10 GHz |
    | 温度系数 | < 300 ppm/°C |
    物理尺寸(以AS0827N3为例):
    - 长度:2.972 ± 0.152 mm
    - 宽度:2.134 ± 0.152 mm
    - 高度:1.829 ± 0.152 mm

    产品特点和优势


    AS系列方形空心射频电感器具有以下显著特点和优势:
    - 方形截面设计:提高性能的同时简化生产流程。
    - 高Q值:确保低损耗,适合高频应用。
    - 宽广的电感值覆盖:满足不同电路需求。
    - 卓越的温度稳定性:适应恶劣环境条件。

    应用案例和使用建议


    应用案例
    1. 宽带输入/输出滤波器:用于无线通信系统的信号预处理。
    2. 阻抗匹配网络:改善天线与收发器之间的能量传输效率。
    使用建议
    - 在高频应用中,确保电路板布局合理,减少寄生效应的影响。
    - 根据具体应用场景选择合适的电感值和公差等级。

    兼容性和支持


    AS系列电感器兼容大多数标准PCB组装工艺,并且提供了全面的技术支持文档。制造商AVX还提供详尽的产品数据手册及在线资源,便于工程师和技术人员查阅。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 自谐振频率较低 | 降低周围金属部件的存在 |
    | 热稳定性不足 | 使用更高额定电流型号 |
    | 装配后发现异常 | 检查装配过程中是否存在损坏 |

    总结和推荐


    总体而言,AS系列方形空心射频电感器凭借其高性能、稳定性和广泛的适用性,在射频及微波领域表现出色。无论是开发新型电子产品还是升级现有系统,这款电感器都是一个理想的选择。因此,我们强烈推荐此款产品给所有从事射频相关工作的专业人士和企业。

AS0608N9JTR参数

参数
容差 ±5%
直流电阻(DCR) 7mΩ
额定电流 2.9A
Q值 90@400MHz
测试频率 400MHz
电感值 8.9nH
饱和电流(LSAT) -
自谐振频率(SRF) 4.3GHz
长*宽*高 1.63mm*1.83mm*1.51mm
通用封装 0608
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

AS0608N9JTR厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

AS0608N9JTR数据手册

厂牌 PDF简要描述 下载
AVX 贴片电感 AVX AS0608N9JTR AS0608N9JTR数据手册

AS0608N9JTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.179 ¥ 1.5519
8000+ $ 0.179 ¥ 1.5519
12000+ $ 0.179 ¥ 1.5519
16000+ $ 0.179 ¥ 1.5519
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 3103.8
