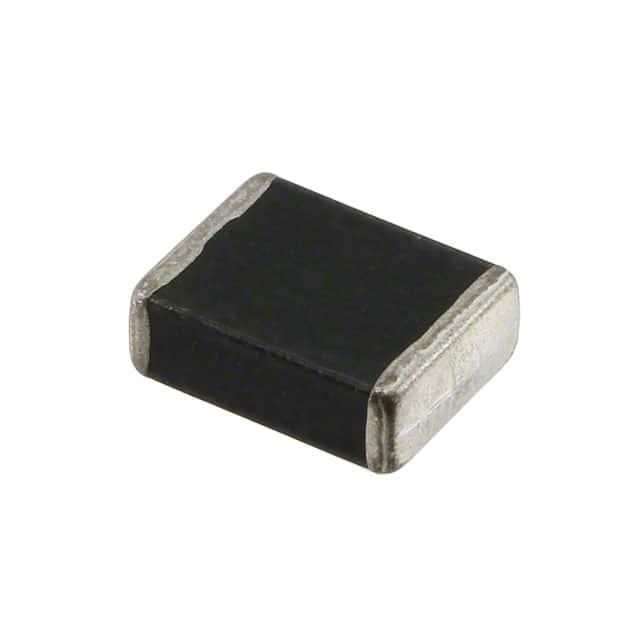

VGAS222016Y400DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 24.5V 1.5KA 1 22.05V 2.695KV 16V 11V 7.2J 13nF@1kHz 2220 贴片安装 5.7mm*5mm*2.5mm
供应商型号: 581-VGAS222016Y400DP
供应商: Mouser
标准整包数: 1
AVX 压敏电阻 VGAS222016Y400DP

VGAS222016Y400DP概述

    Glass Encapsulated TransGuard® Automotive Series Multilayer Varistors

    产品简介


    Glass Encapsulated TransGuard® Automotive Series是由锌氧化物(ZnO)基陶瓷半导体材料制成的双向电压-电流特性的电子元件。这类器件通过单个表面贴装(SMT)封装提供双向过压保护及EMI/RFI抑制功能。适用于各种汽车应用,如内燃机车辆、混合动力电动车辆(HEV)、插电式混合动力电动车辆(PHEV)、商业车辆等。这些产品尤其适用于要求玻璃封装来抵抗恶劣环境或酸性条件的应用。

    技术参数


    - 尺寸:1206、1210、1812、2220、3220(单位:毫米)
    - 工作电压:16-65Vdc
    - 能量吸收:0.4J至12J
    - 峰值电流:200-2000A
    - 响应时间:<1ns
    - 操作温度:-55℃至125℃
    - 认证:符合AEC-Q200标准

    产品特点和优势


    - 高可靠性:适用于要求严格的工作环境,尤其是汽车工业。
    - 高能量吸收能力:可有效吸收高达12J的能量,适合应对负载抛负载脉冲(load dump)。
    - 双向保护:为电路提供双向过电压保护。
    - 多冲击能力:具备多次击穿能力。
    - 抗恶劣环境:玻璃封装提供卓越的耐化学腐蚀性,适用于苛刻的环境条件。
    - EMI/RFI抑制:具有优秀的电磁干扰抑制能力。

    应用案例和使用建议


    典型应用包括传感器、电机、LIN总线、继电器和发动机控制单元(ECU)等。例如,在电机应用中,TransGuard®可以有效地保护电机免受负载抛负载脉冲的影响。在传感器应用中,它可以确保信号传输的稳定性。
    使用建议:在安装时,确保选择合适的尺寸和型号以匹配特定的电压和电流需求。对于高能量应用,优先考虑使用较大尺寸的型号以确保最佳性能。

    兼容性和支持


    本产品支持7"和13"卷带包装,端子为镀镍/锡。与多种主流的电路板制造工艺兼容,便于集成到现有设计中。供应商提供详细的技术支持文档,并提供相关的维护服务。

    常见问题与解决方案


    - Q:如何选择正确的型号?
    - A:根据具体应用的电压、电流和能量需求选择相应的工作电压和能量吸收能力。

    - Q:在恶劣环境下使用是否会影响寿命?
    - A:玻璃封装提供优异的防潮、防腐蚀能力,大大延长使用寿命。

    - Q:如何检测泄漏电流?
    - A:可以在指定的工作电压下测量最大泄漏电流,确保其低于额定值。

    总结和推荐


    综上所述,Glass Encapsulated TransGuard® Automotive Series多层压敏电阻是用于汽车应用的理想选择,具有高可靠性和出色的防护能力。特别适用于需要应对极端环境条件和复杂电磁干扰的场合。我们强烈推荐此系列产品用于各类汽车电子系统的设计与开发。

VGAS222016Y400DP参数

参数
压敏电压 24.5V
最大直流电压 16V
能量 7.2J
最大交流电压 11V
浪涌电流 1.5KA
不同频率时的电容 13nF@1kHz
电路数 1
最小压敏电压 22.05V
最大压敏电压 2.695KV
长*宽*高 5.7mm*5mm*2.5mm
通用封装 2220
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VGAS222016Y400DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VGAS222016Y400DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VGAS222016Y400DP VGAS222016Y400DP数据手册

VGAS222016Y400DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3005 ¥ 27.8892
10+ $ 2.093 ¥ 17.6858
25+ $ 1.694 ¥ 14.3143
100+ $ 1.4796 ¥ 12.5026
250+ $ 1.1664 ¥ 9.8561
500+ $ 1.0573 ¥ 8.9344
1000+ $ 0.9709 ¥ 8.2043
2000+ $ 0.839 ¥ 7.0891
5000+ $ 0.8337 ¥ 7.0448
库存: 198
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.88
