KC2520Z16.0000C1KX00

产品分类:
厂牌: AVX
产品描述:
供应商型号: REB-QUARZ9133
供应商: 海外现货
标准整包数: 2000

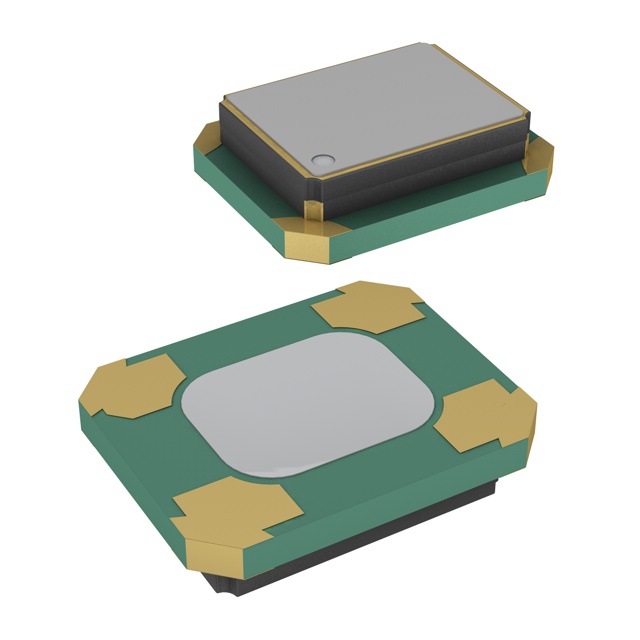

AVX  KC2520Z16.0000C1KX00

KC2520Z16.0000C1KX00概述

    KBS-5079J(1/7) 晶体振荡器技术手册

    产品简介


    产品名称:晶体振荡器
    产品型号:KC2520Z.C1KX00
    频率:. MHz
    制造商:京瓷公司(KYOCERA)
    RoHS合规:是
    MSL等级:1
    京瓷公司的KBS-5079J晶体振荡器是一种用于集成电路的时钟信号源,广泛应用于通信设备、计算机系统、网络设备和各种消费电子产品中。本产品通过了RoHS合规认证,符合环境保护要求。

    技术参数


    绝对最大额定值
    - 电源电压:-0.3 至 +4.5 V
    - 输入电压:-0.3 至 VCC +0.3 V
    - 存储温度:-55 至 +150 °C
    推荐操作条件
    - 电源电压:1.71 至 3.63 V
    - 输入电压:0 至 VCC V
    - 工作温度:-40 至 +85 °C
    电气特性
    - 输出频率:0.5 至 170 MHz
    - 频率容差:±20 ppm
    - 电流消耗(无负载/1.71≤VCC≤2.25V):5.2 mA
    - 输出电压(“L”端):10% VCC
    - 输出电压(“H”端):90% VCC
    - 上升时间/下降时间(20% VCC 至 80% VCC):1.5 至 4 ns
    - 端到端抖动:33 至 100 ps
    更多详细参数请参考附录表格。

    产品特点和优势


    1. 宽频带覆盖:输出频率范围广,覆盖从0.5 MHz到170 MHz,适用于多种不同频率需求的应用。
    2. 高可靠性:经过严格的质量控制,能够在-40°C至+85°C的工作温度范围内稳定运行。
    3. 低功耗设计:根据不同电压等级和频率要求,电流消耗可低至5.2 mA,满足便携式设备的需求。
    4. 兼容性强:适用于1.8V、2.5V和3.3V的供电电压,具有广泛的适用性。

    应用案例和使用建议


    应用案例
    - 通信设备:如路由器、交换机等,需要高精度和稳定的时钟信号。
    - 消费电子:如智能手机、平板电脑,用于提供精确的时钟信号以保证设备的正常运行。
    使用建议
    - 在使用前,确保安装方向正确,避免因温度过高而损坏。
    - 使用符合标准的回流焊工艺,禁止使用波峰焊接。
    - 清洗过程中,避免晶振直接接触超声波清洗液,以防止损坏。
    - 完成清洗后,彻底干燥以避免水滴导致迁移现象。

    兼容性和支持


    KBS-5079J 晶体振荡器可与各种标准电路板和配件兼容,具备良好的通用性。京瓷公司为客户提供详尽的技术支持和服务,包括安装指南、故障排查和维修服务。

    常见问题与解决方案


    问题1:电流消耗异常高
    解决方案:检查供电电压是否超出推荐范围,或者是否在高温环境下使用。调整电压或改善散热条件。
    问题2:频率偏差大
    解决方案:确认安装方向是否正确,重新检查温度和湿度环境,确保在推荐的操作条件下使用。

    总结和推荐


    KBS-5079J 晶体振荡器以其宽泛的频率范围、卓越的可靠性和灵活的供电兼容性,在通信设备、消费电子等领域表现出色。其低功耗设计和良好的环境适应性,使其成为众多应用场景的理想选择。因此,强烈推荐使用此产品以满足您的电子设备需求。
    以上为京瓷公司KBS-5079J晶体振荡器的产品概述和技术说明,希望对您有所帮助。

KC2520Z16.0000C1KX00参数

参数
长*宽*高 2.5mm*2mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

KC2520Z16.0000C1KX00厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC2520Z16.0000C1KX00数据手册

厂牌 PDF简要描述 下载
AVX AVX KC2520Z16.0000C1KX00 KC2520Z16.0000C1KX00数据手册

KC2520Z16.0000C1KX00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.5364 ¥ 4.7039
4000+ $ 0.5224 ¥ 4.5812
6000+ $ 0.513 ¥ 4.4994
8000+ $ 0.5034 ¥ 4.4145
库存: 2200
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 9407.8
