046810610001846+

产品分类: FFC/FPC连接器
厂牌: AVX
产品描述: 焊盘 500μm 10pin 4.04mm FFC,FPC 金 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: 346-046810610001846
供应商: Mouser
标准整包数: 1

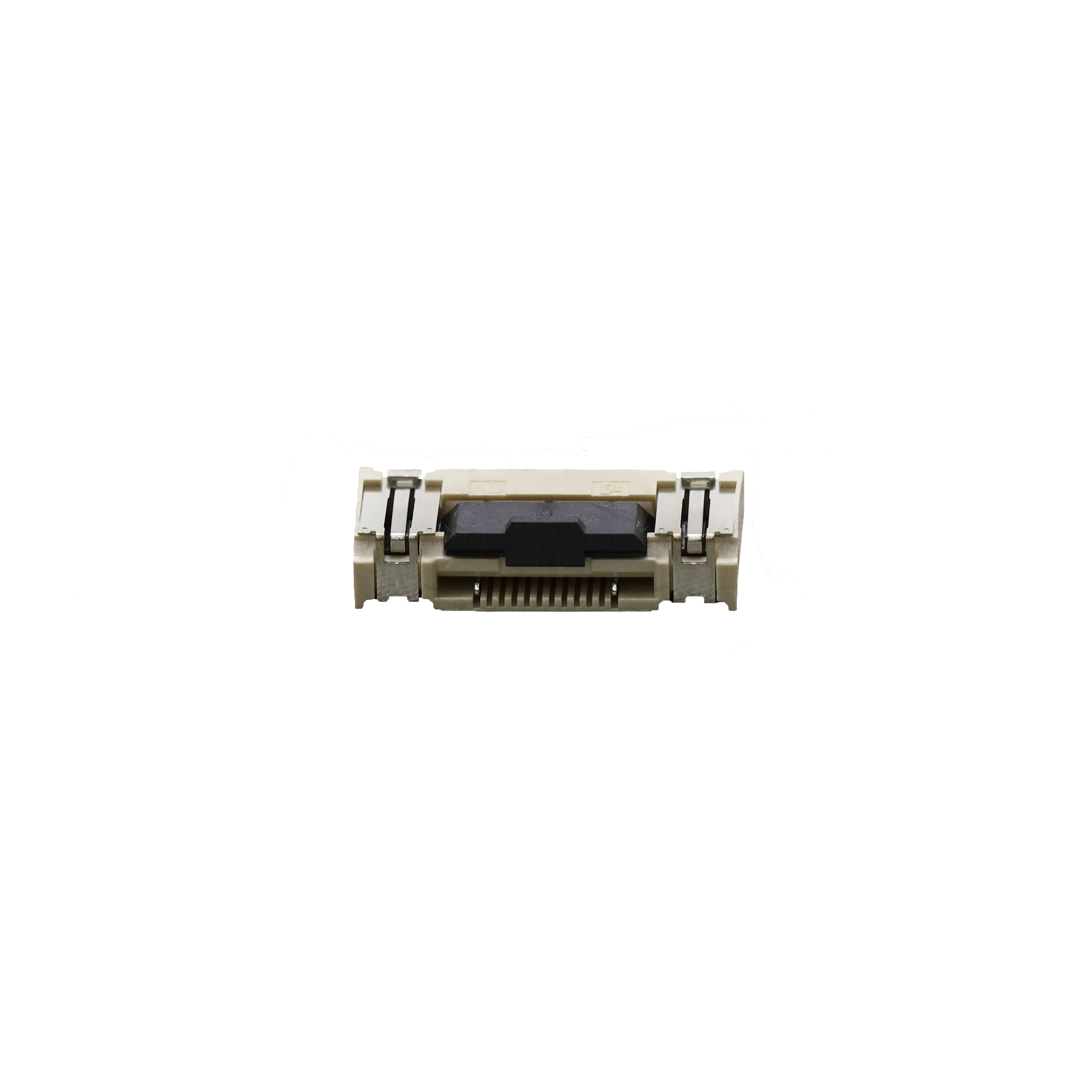

AVX FFC/FPC连接器 046810610001846+

046810610001846+概述


    产品简介


    本文介绍的产品是型号为6810的0.5mm间距电子连接器系列。这些连接器主要用于柔性印刷电路板(FPC)的应用中,适用于各种消费电子产品和工业设备。它们具备高密度和可靠性,能够确保信号传输的稳定性和可靠性。常见的应用场景包括手机、平板电脑、便携式医疗设备以及其他需要紧凑设计和高密度连接的应用场合。

    技术参数


    - 型号: 0.5mm间距连接器系列6810
    - 零件编号:
    - 04 6810 6XX 02X 846+T: 包装数量为1,200/卷
    - 04 6810 6XX 00X 846+: 包装数量为1,500/卷
    - 插针数: 20至60个位置
    - 接触电阻: 小于50mΩ
    - 绝缘电阻: 大于100MΩ
    - 耐电压: 500VAC
    - 工作温度范围: -40°C至+85°C
    - 尺寸: X/Y/Z方向的具体尺寸需咨询供应商以获取详细信息
    - 认证: RoHS合规产品

    产品特点和优势


    6810系列0.5mm间距连接器具有以下几个显著特点和优势:
    - 高密度设计:可提供20至60个位置的选项,非常适合空间受限的设计。
    - 卓越的信号完整性:小间距设计有助于减少信号衰减和干扰,保证数据传输的准确性。
    - 高可靠性:通过严格的生产标准,确保每个连接器都能在严苛的环境下可靠工作。
    - 简便安装:设计符合行业标准,使得装配过程更加简单高效。

    应用案例和使用建议


    应用案例
    6810系列连接器在多个应用领域表现出色,例如在智能手机和平板电脑的内部连接中,提供了稳定的信号传输。在便携式医疗设备中,这种高密度和高可靠性对于实时监测和紧急情况下的通信至关重要。
    使用建议
    为了充分利用这些连接器的优势,建议在设计时考虑以下几点:
    - 确保良好的热管理:由于工作温度范围较广,设计时应考虑散热措施,以防止高温对连接器性能的影响。
    - 仔细选择适当的引脚数:根据实际需求选择合适的引脚数,避免资源浪费。
    - 遵循正确的安装指南:严格按照供应商提供的安装指南进行操作,确保连接器的正确安装。

    兼容性和支持


    6810系列连接器与其他同类产品兼容性良好,可广泛应用于多种设备中。制造商提供详细的技术文档和支持服务,包括但不限于技术咨询、售后支持和产品培训。此外,制造商还提供全面的质量保证计划,确保用户获得最佳的使用体验。

    常见问题与解决方案


    问题1: 连接器在高温环境下工作不稳定
    解决方案: 确保连接器安装在适当的位置,并采取有效的散热措施,如加装散热片或改善通风条件。
    问题2: 连接器插拔时出现损坏
    解决方案: 在插拔过程中轻柔操作,并使用合适的工具进行安装和拆卸,避免过度用力导致损坏。
    问题3: 连接器接触不良
    解决方案: 检查是否有异物进入连接器接口,并定期清洁连接器,保持其干净无尘。

    总结和推荐


    总的来说,6810系列0.5mm间距连接器是一款高性能、高可靠性的产品,适用于需要紧凑设计和高密度连接的应用场合。其独特的设计特点使其在市场上具备较高的竞争力。对于寻求稳定可靠的连接解决方案的工程师来说,这款产品是一个不错的选择。强烈推荐在相关项目中使用这款产品,它将帮助您实现更高效的工程设计和更好的用户体验。

046810610001846+参数

参数
板上高度 4.04mm
扁平柔性类型 FFC,FPC
端接 焊盘
触头镀层
针脚数 10pin
间距 500μm
外壳颜色 -
额定电流 -
连接器/触头类型 底部
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

046810610001846+厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

046810610001846+数据手册

厂牌 PDF简要描述 下载
AVX FFC/FPC连接器 AVX 046810610001846+ 046810610001846+数据手册

046810610001846+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.518 ¥ 12.8271
10+ $ 1.0684 ¥ 9.0276
100+ $ 0.8866 ¥ 7.4918
500+ $ 0.8327 ¥ 7.0361
1000+ $ 0.8186 ¥ 6.9175
1500+ $ 0.743 ¥ 6.2787
3000+ $ 0.6563 ¥ 5.5453
库存: 1133
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.82
