NB21P00154JBB

产品分类: 温度传感器
厂牌: AVX
产品描述: KYOCERA AVX NTC热敏电阻器 NB21系列, 常温下150kΩ, 0603 (1608M)封装, ±5%公差
供应商型号: 581-NB21P00154JBB
供应商: Mouser
标准整包数: 1

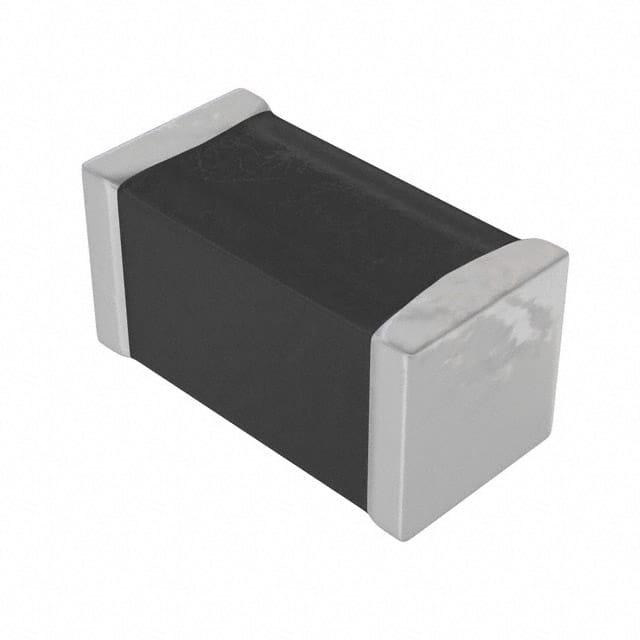

AVX 温度传感器 NB21P00154JBB

NB21P00154JBB概述

    NTC SMD Thermistors - NB 21 技术手册概述

    1. 产品简介


    NTC SMD Thermistors NB 21 是一款镍屏障/100%锡端子的小尺寸(0603 封装)热敏电阻。这些器件特别设计用于表面贴装应用,广泛应用于温度补偿和温度控制等领域。它们在工业、商业和汽车应用中表现出色,适用于LCD 补偿、电池包、移动电话、CD播放器、加热系统、空调系统和制冷等多个领域。

    2. 技术参数


    - 封装尺寸:IEC 0603
    - 端子材料:镍屏障/100% 锡
    - 标记:仅限包装上标记
    - 气候类别:40/125/56
    - 工作温度范围:-55°C 到 +150°C
    - 标称电阻容差:±3%, ±5%, ±10%, ±20%
    - 最大耗散功率:25°C 时为 0.07 W
    - 热时间常数:4 秒
    - 引脚间距:2.30 mm x 0.80 mm
    - 耐温性:适用于最高温度达 270°C 的无铅焊接工艺

    3. 产品特点和优势


    - 快速热响应:热时间常数短,快速反应。
    - 高可靠性:镍屏障金属化确保优异的可焊性和通过最严苛的焊接过程。
    - 宽适用范围:适合多种表面贴装和无铅焊接工艺。
    - 认证标准:符合AEC-Q200标准。

    4. 应用案例和使用建议


    - LCD 补偿:利用其精确的温度响应特性进行补偿。
    - 电池包:在各种电池管理系统中使用。
    - 温度控制:如开关电源模块中的温度控制。
    - 压力传感器补偿:确保在不同温度下压力测量的准确性。
    使用建议:
    - 在高温环境下使用时,需确保其周围温度不超过规定的最大温度范围。
    - 在使用过程中,定期检查焊接点是否松动或损坏。

    5. 兼容性和支持


    - 兼容性:兼容广泛的焊接条件,包括无铅和铅基焊接。
    - 支持:提供详细的安装和焊接指导,确保正确安装和使用。

    6. 常见问题与解决方案


    - 问题:焊接时出现虚焊。
    - 解决方案:确保预热阶段的温度达到要求,并遵循正确的焊接工艺。

    - 问题:焊接后电阻值异常。
    - 解决方案:检查焊接过程是否严格按照规范执行,必要时重新焊接。

    7. 总结和推荐


    总体而言,NTC SMD Thermistors NB 21 具有优秀的性能和广泛的适用性。其快速热响应、高可靠性以及严格的制造标准使其成为多个应用领域的理想选择。因此,我们强烈推荐使用该产品,特别是在需要高精度温度检测和控制的应用场景中。

NB21P00154JBB参数

参数
温度范围 -
温度阈值 -
精度 ±3%
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NB21P00154JBB厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

NB21P00154JBB数据手册

厂牌 PDF简要描述 下载
AVX 温度传感器 AVX NB21P00154JBB NB21P00154JBB数据手册

NB21P00154JBB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.276 ¥ 2.3322
10+ $ 0.2151 ¥ 1.8172
100+ $ 0.2013 ¥ 1.7006
500+ $ 0.1705 ¥ 1.4407
1000+ $ 0.1588 ¥ 1.3415
4000+ $ 0.1436 ¥ 1.2138
8000+ $ 0.1264 ¥ 1.0677
24000+ $ 0.1176 ¥ 0.9937
库存: 3877
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.33
