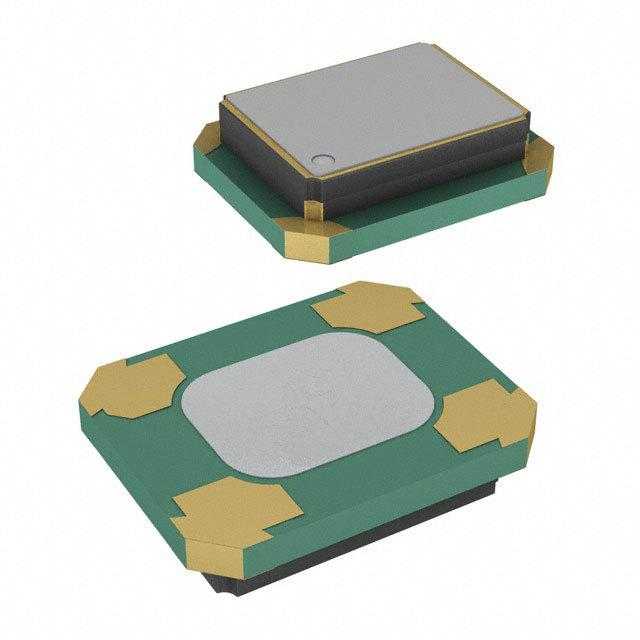

KC2520K8.00000C1GE00

产品分类: 有源晶振
厂牌: AVX
产品描述: 8MHz SMD-2520-4P
供应商型号: 478-KC2520K8.00000C1GE00TR-ND
供应商: Digi-Key
标准整包数: 1
AVX 有源晶振 KC2520K8.00000C1GE00

KC2520K8.00000C1GE00概述

    Crystal Oscillators: K-Series Overview

    1. 产品简介


    Crystal Oscillators 是一种广泛应用于消费、网络、工业及音频领域的时钟振荡器。这类产品以其高性能和广泛的适用性著称,特别是当需要高精度和稳定性时。本产品系列包括标准版本(Version E)和低相位噪声版本(Version N),它们均采用表面贴装技术,尺寸从 2.0×1.6mm 到 7.0×5.0mm 不等,以适应不同的应用需求。

    2. 技术参数


    - 频率范围: 1.5 MHz 至 160 MHz
    - 输出类型: CMOS 输出
    - 供电电压:
    - Ver.E: 1.6V 至 3.63V
    - Ver.N: 2.5V, 3.3V, 5.0V
    - 工作温度范围:
    - Ver.E: -10°C 至 +70°C
    - Ver.N: -40°C 至 +85°C 或 -40°C 至 +105°C
    - 电流消耗: 视具体频率而定
    - 包装: Tape & Reel (KC7050K/KC5032K: 1000 pcs./reel; KC3225K/KC2520K/KC2016K: 2000 pcs./reel)

    3. 产品特点和优势


    - 宽频率范围: 1.5 MHz 至 160 MHz 能满足不同应用场景的需求。
    - 低功耗: 支持多种电压输入,降低整体功耗。
    - 低相位噪声版本: Ver.N 版本进一步降低了相位噪声,适合对信号质量要求极高的场合。
    - 灵活的封装选项: 多种尺寸选择,适用于不同的电路板布局需求。

    4. 应用案例和使用建议


    - 消费电子: 在便携式设备如智能手机和平板电脑中用于时钟同步。
    - 工业控制: 在自动化生产线中用于精确的时间控制。
    - 音频编码: 在音频处理设备中确保高质量的音频信号传输。
    - 建议使用: 在高频应用中应优先选择 Ver.N 版本以获得更低的相位噪声;对于功耗敏感的应用,可考虑使用更低电压的型号。

    5. 兼容性和支持


    - 兼容性: 与标准表面贴装工艺完全兼容。
    - 支持: 提供详细的安装指南和技术支持,确保客户能顺利完成装配和调试过程。

    6. 常见问题与解决方案


    - 问题: 震荡不正常。
    - 解决方法: 检查电源电压是否在指定范围内,确认引脚连接正确。
    - 问题: 相位噪声较高。
    - 解决方法: 考虑更换为 Ver.N 版本,或检查周围电磁干扰情况。

    7. 总结和推荐


    综上所述,K-Series 晶体振荡器凭借其宽泛的频率范围、低功耗设计及高可靠性,在多个应用领域中表现出色。推荐用于需要高精度和稳定性的场合,尤其是消费电子和工业控制领域。无论是 Ver.E 还是 Ver.N 版本,都能满足不同应用场景的需求。

KC2520K8.00000C1GE00参数

参数
频率稳定性 -
频率容差 -
频率 8MHz
通用封装 SMD-2520-4P

KC2520K8.00000C1GE00厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC2520K8.00000C1GE00数据手册

厂牌 PDF简要描述 下载
AVX 有源晶振 AVX KC2520K8.00000C1GE00 KC2520K8.00000C1GE00数据手册

KC2520K8.00000C1GE00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.887 ¥ 8.0947
4000+ $ 0.8504 ¥ 7.7607
10000+ $ 0.8043 ¥ 7.3403
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 16189.4
