W2F15C 103 8AT1F

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 10nF -20%~50% X7R 50V 0805 贴片安装 2.01mm*1.25mm*1.14mm
供应商型号:
供应商:
标准整包数: 0
AVX 陶瓷电容 W2F15C 103 8AT1F

W2F15C 103 8AT1F概述

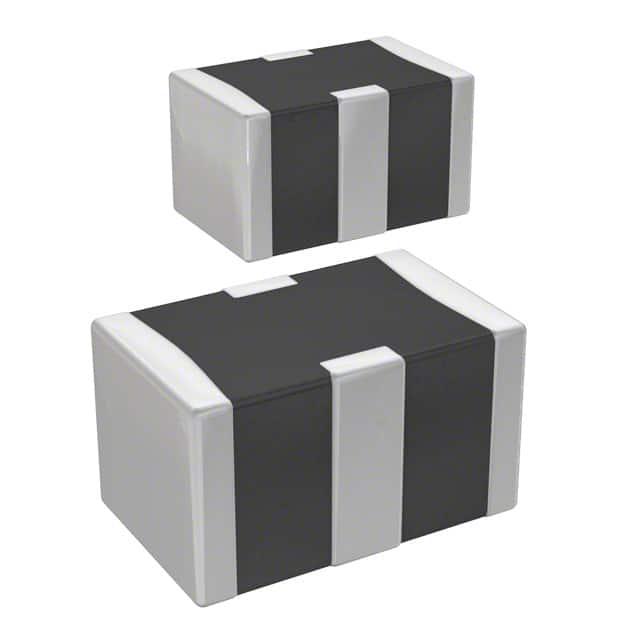

    # Feedthru 0805/1206 Capacitors: W2F/W3F Series

    产品简介


    AVX公司的Feedthru 0805/1206电容器是高性能陶瓷电容器,适用于广泛的电子应用。这些电容器尺寸分别为0805和1206,主要应用于电磁干扰(EMI)抑制、宽带输入/输出滤波以及Vcc电源线调节等领域。由于其独特的结构设计,Feedthru电容器提供了低平行电感和优秀的去耦合能力,特别适合于高di/dt环境,并且能够在数字电路中将噪声降低到5GHz以下。此外,它提供多种电容值选项,并可在NP0和X7R两种介电材料之间选择。

    技术参数


    - 电容值:
    - NP0:22pF 至 47000pF
    - X7R:1000pF 至 47000pF
    - 电压额定值:
    - NP0:100V
    - X7R:50V
    - 电流额定值:300mA
    - 绝缘电阻:1000MΩ
    - 直流电阻:<0.6Ω
    - 工作温度范围:-55°C 至 +125°C

    产品特点和优势


    - 独特构造:Feedthru电容器的独特结构能够提供低平行电感和卓越的去耦合能力,尤其适用于高di/dt环境。

    - 广泛适用性:可应用于电磁干扰抑制、宽带输入/输出滤波和Vcc电源线调节等场合,确保系统稳定运行。

    - 可靠性高:AEC Q200认证,符合严格的质量标准,适用于航天设计中的高可靠性要求。

    - 多样选择:提供多种电容值和两种介电材料选择(NP0和X7R),满足不同应用需求。

    应用案例和使用建议


    - 电磁干扰抑制:在电源输入端或信号线路上使用这些电容器可以有效抑制高频干扰,保证系统的正常运行。

    - 数字电路滤波:在高速数字电路中使用这些电容器可以显著减少噪声干扰,提升信号完整性。

    - 电源线调节:用于电源管理电路中,提供稳定的电压供应。
    使用建议:
    - 确保正确的安装和焊接过程,采用合适的焊盘布局和焊接参数以确保良好的电气连接。
    - 在高频应用中,考虑增加接地引脚数量,以提高去耦合效果。

    兼容性和支持


    - 兼容性:这些电容器与市面上常见的印刷电路板(PCB)和插件设备兼容,易于集成。

    - 支持:AVX公司提供详尽的技术文档和支持服务,包括AEC Q200认证,高可靠性筛选选项,以及客户技术支持。

    常见问题与解决方案


    - 问题:如何确定正确的电容值?

    解决方案:根据具体应用需求,如频率响应和滤波效果来选择适当的电容值。

    - 问题:如何处理过热问题?

    解决方案:确保良好的散热措施,使用大尺寸焊盘和散热片来辅助散热。

    总结和推荐


    AVX的Feedthru 0805/1206电容器以其出色的电气性能和可靠性成为市场上极具竞争力的产品。它们在EMI抑制、宽带输入/输出滤波和Vcc电源线调节方面的应用尤为突出,适用于各种复杂环境下的高性能需求。因此,强烈推荐使用这些电容器来提升系统的整体性能和稳定性。
    综上所述,AVX的Feedthru 0805/1206电容器在技术参数和性能表现方面都具有明显优势,并且拥有广泛的应用场景和可靠的支持体系。因此,我们非常推荐这些电容器作为高性能电子设计的首选。

W2F15C 103 8AT1F参数

参数
电容值 10nF
容差 -20%~50%
温度系数 X7R
额定电压 50V
长*宽*高 2.01mm*1.25mm*1.14mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

W2F15C 103 8AT1F厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2F15C 103 8AT1F数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX W2F15C 103 8AT1F W2F15C 103 8AT1F数据手册

W2F15C 103 8AT1F封装设计

查看详情并下载
Symbol
Footprint
3D Model
