W3F15C 223 8AT1A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 22nF -20%~50% X7R 50V 1206 贴片安装 3.2mm*1.6mm*1.27mm
供应商型号:
供应商:
标准整包数: 0

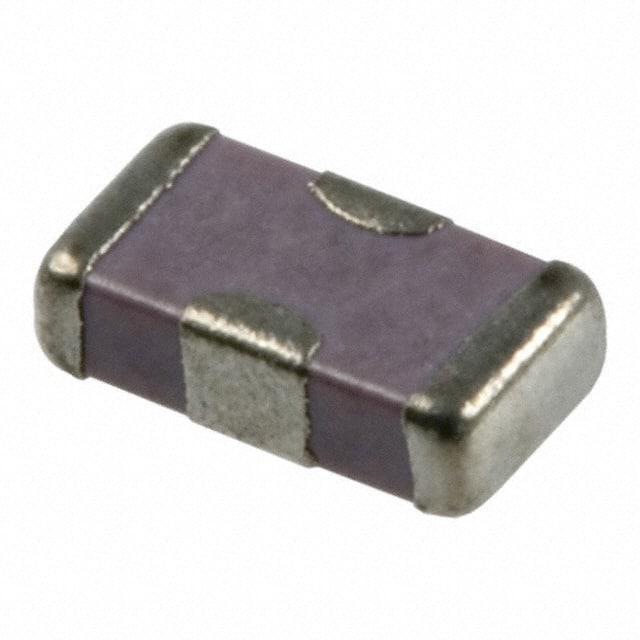

AVX 陶瓷电容 W3F15C 223 8AT1A

W3F15C 223 8AT1A概述

    # Feedthru 0805/1206 Capacitors W2F/W3F Series

    产品简介


    AVX推出的Feedthru 0805/1206电容器系列(W2F/W3F系列)是针对电磁干扰抑制、宽带输入输出滤波以及Vcc电源线调理的理想选择。这种独特的构造方式使其具有低并联电感,并且能够在高di/dt环境下提供出色的去耦合能力,同时在数字电路中提供显著的噪声降低效果(<5 GHz)。这些电容器分为两种陶瓷介质类型:NP0和X7R,以满足不同应用的需求。

    技术参数


    以下是根据手册提取的主要技术参数和性能指标:
    | 参数 | 规格 |

    | 容量范围 | NP0: 22 pF ~ 470 pF |
    X7R: 100 pF ~ 47000 pF |
    | 电压等级 | NP0: 100 V |
    X7R: 50 V |
    | 电流等级 | 300 mA |
    | 绝缘电阻 | 1000 MΩ |
    | 直流电阻 | < 0.6 Ω |
    | 工作温度范围 | -55°C ~ +125°C |

    产品特点和优势


    AVX Feedthru电容器的独特之处在于其能够提供低并联电感和优秀的去耦合性能,适用于高频率和高速信号的应用。此外,它们的广泛容量选择以及不同的介质类型(NP0和X7R)使其非常适合各种应用场景。高可靠性筛选选项使其特别适合航天设计,而AEC-Q200认证则表明这些电容器符合汽车电子标准。

    应用案例和使用建议


    应用案例
    AVX Feedthru电容器适用于多个关键应用场景,例如电磁干扰抑制、电源线滤波、以及数字电路中的信号调理。具体来说,这些电容器在汽车电子、通信系统和航空航天设备中表现尤为出色。
    使用建议
    在使用这些电容器时,需要考虑以下几点:
    - 布局与连接:正确布置焊盘,并确保电容器两端的连接稳固,特别是在高频应用中,以避免寄生效应。
    - 温度管理:鉴于其宽泛的工作温度范围,这些电容器特别适合于高温或低温环境。
    - 电流限制:由于电流等级较高,确保电路设计不会超过300mA的最大电流限制,以防止过热。

    兼容性和支持


    AVX Feedthru电容器具有广泛的兼容性,可与其他多种电子元件一起使用。厂商提供了详细的技术支持文档,包括样品、设计指南以及故障排查建议。此外,针对特殊需求,如其他容量值,可以联系厂商定制。

    常见问题与解决方案


    常见问题及解决方案
    1. 问:如何判断电容器损坏?
    - 答:通过测量绝缘电阻和直流电阻进行检测,如果测量值明显偏离正常范围,则可能存在损坏。

    2. 问:如何防止电容器失效?
    - 答:遵循正确的焊接工艺,保持良好的散热条件,确保电路设计符合电流和电压要求。

    总结和推荐


    总的来说,AVX Feedthru 0805/1206电容器系列以其卓越的性能和高可靠性,在电子设计中占据了重要的地位。无论是在高可靠性要求的航天应用,还是在严格测试标准的汽车电子中,这些电容器都是理想的选择。强烈推荐给需要高性能滤波和噪声抑制解决方案的设计工程师。

W3F15C 223 8AT1A参数

参数
电容值 22nF
容差 -20%~50%
温度系数 X7R
额定电压 50V
长*宽*高 3.2mm*1.6mm*1.27mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

W3F15C 223 8AT1A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W3F15C 223 8AT1A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX W3F15C 223 8AT1A W3F15C 223 8AT1A数据手册
