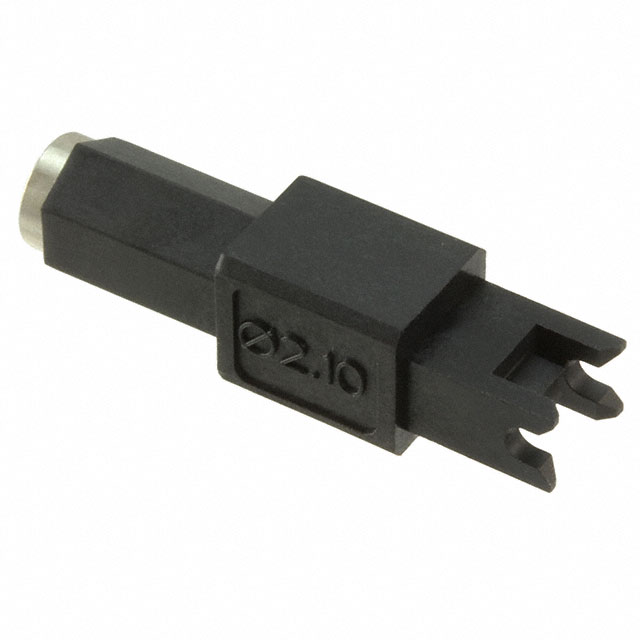

069176702001000

产品分类: 其他工具
厂牌: AVX
产品描述: Plastic Tool Small To Medium Volume For Discrete Wire IDC Contact And Cap
供应商型号: 581-069176702001000
供应商: Mouser
标准整包数: 1
AVX 其他工具 069176702001000

069176702001000概述

    9176-500 单路IDC接触(18-24 AWG)技术手册

    1. 产品简介


    9176-500系列单路IDC接触(18-24 AWG)是一种适用于汽车和工业应用的表面贴装绝缘位移连接器(IDC)。这类产品专为连接12至30 AWG范围内的导线到印刷电路板(PCB)而设计,具有可靠、高效的特点。这种接触器可以在各种恶劣环境下正常工作,包括振动、冲击和温度循环测试。

    2. 技术参数


    - 额定电流: 最高可达10安培(取决于导线直径)
    - 电压等级: 取决于接触间距
    - 操作温度范围: -40°C 至 +130°C
    - 存储温度范围: -40°C 至 +60°C
    - 绝缘材料: 聚酰胺46,UL94V-0阻燃
    - 接触材料: 磷青铜
    - 电镀: 镍镀层上镀纯锡
    - 耐用性: 最多可进行3次循环
    - 导线规格:
    - 18 AWG (绞合)
    - 20 AWG (实心或绞合)
    - 22 AWG (实心或绞合)
    - 24 AWG (实心或绞合)

    3. 产品特点和优势


    - 气体密封连接: 确保长期可靠性。
    - 选配锁定应力释放帽: 适用于严重振动的应用环境。
    - 成本效益: 相较于焊接或压接工艺,减少总安装成本。
    - 灵活布局: 个别的接触点可以根据具体应用要求位于PCB上的任意位置。

    4. 应用案例和使用建议


    - 应用场景: 将分立电线组件直接连接到PCB;将电源和信号引入PCB;通过菊花链方式连接PCB形成连续的板串。
    - 使用建议:
    - 确保焊接后的接触部分高于PCB至少0.10毫米,以提供额外的稳定性。
    - 可根据实际情况选择合适的锁定应力释放帽以增强机械强度。
    - 在组装时,务必参考附带的装配工具说明。

    5. 兼容性和支持


    - 兼容性: 这种连接器与特定类型的导线绝缘层直径相匹配,可以有效地进行连接。
    - 支持和维护: 详细的技术文档和支持材料可以在指定的产品规范和应用指南中找到。此外,用户也可以联系制造商获取更多信息。

    6. 常见问题与解决方案


    - 问题1: 如何确定正确的接触器和导线组合?
    - 解决方案: 参考产品手册中的表格,选择相应的接触器代码(例如501代表18 AWG绞合线)。

    - 问题2: 如何组装并确保接触稳定?
    - 解决方案: 使用推荐的装配工具(如手工具),并确保按照指示正确插入导线和接触器。

    7. 总结和推荐


    9176-500系列单路IDC接触是一款专为严苛环境设计的高性能产品,具有广泛的应用场景和显著的成本优势。其卓越的可靠性、易于集成和灵活的设计使其成为众多应用的理想选择。强烈推荐此产品用于需要高质量连接解决方案的项目中。

069176702001000参数

参数
零件状态 在售
包装方式 散装

069176702001000厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

069176702001000数据手册

厂牌 PDF简要描述 下载
AVX 其他工具 AVX 069176702001000 069176702001000数据手册

069176702001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.9225 ¥ 54.0487
10+ $ 5.401 ¥ 49.2896
25+ $ 5.0868 ¥ 46.4222
100+ $ 4.7952 ¥ 43.761
250+ $ 4.7736 ¥ 43.5639
500+ $ 4.6095 ¥ 42.0663
1000+ $ 4.578 ¥ 41.7788
库存: 54
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 54.04
直接购买
加入购物车
