首页  >  产品百科  >  M39014/22-1114

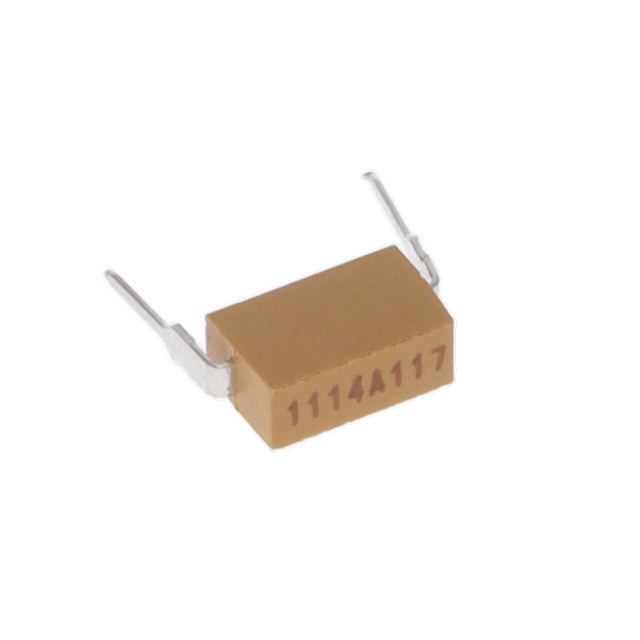

M39014/22-1114

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 10nF ±10% 200V DIP-2 通孔安装 6.6mm*2.34mm*4.95mm
供应商型号: TS-MD022X103KSA
供应商: 海外现货
标准整包数: 200
AVX 陶瓷电容 M39014/22-1114

M39014/22-1114概述

    电子元器件技术手册:MIL-PRF-39014固定电容器

    1. 产品简介


    MIL-PRF-39014固定电容器是一种广泛应用于各种电路和系统中的通用陶瓷电容器。这些电容器具有高可靠性、稳定性和良好的温度性能,适用于军事、航空航天及工业应用等领域。本手册介绍了不同尺寸和容量的多种型号,以满足不同应用场景的需求。

    2. 技术参数


    以下是不同型号电容器的技术规格和性能参数:
    | 型号 | 长度 (mm) | 宽度 (mm) | 厚度 (mm) | 引脚间距 (mm) | 引脚直径 (mm) |
    |
    | CKR04 | 4.83±.25 | 4.83±.25 | 2.29±.25 | 2.54±.38 | .64±.05 |
    | CKR05 | 4.83±.25 | 4.83±.25 | 2.29±.25 | 5.08±.38 | .64±.05 |
    | CKR06 | 7.37±.25 | 7.37±.25 | 2.29±.25 | 5.08±.38 | .64±.05 |
    | CKR08 | 7.37±.25 | 7.37±.25 | 3.68±.38 | 5.08±.38 | .64±.05 |
    电气特性:
    - 额定电压:100V至500V
    - 容值范围:100pF至100,000pF(具体取决于型号)
    - 容差:±10%、±20%
    - 工作温度范围:-55°C 至 +125°C
    包装要求:
    - 袋装:100个/袋(径向)
    - 胶带与卷盘:可按需求提供(每盘2500个)

    3. 产品特点和优势


    - 高可靠性:MIL-PRF-39014标准确保了高可靠性和稳定性。
    - 广泛的应用范围:适用于军事、航空航天及工业自动化等领域。
    - 高精度:容差控制在±10%和±20%,保证了电路的稳定运行。
    - 优良的温度性能:能够在极端环境下保持稳定的性能。

    4. 应用案例和使用建议


    应用案例:
    - 军事通信设备:用于滤波和耦合电路。
    - 航空航天设备:用于电源管理和信号处理。
    - 工业控制系统:用于滤波和储能。
    使用建议:
    - 合理选择型号:根据实际应用中的电压、容值和工作环境选择合适的型号。
    - 严格遵守安装规范:确保引脚焊接牢固,避免短路风险。
    - 注意环境因素:避免高温和潮湿环境,防止电容器老化和失效。

    5. 兼容性和支持


    MIL-PRF-39014固定电容器具有广泛的兼容性,可以与其他同标准的电子元器件配合使用。厂商提供了详细的技术支持和维护服务,包括安装指导和技术咨询,以确保产品的最佳性能和使用寿命。

    6. 常见问题与解决方案


    问题1:电容器出现过热现象。
    解决方案:检查电路中的电流负载是否超过额定值,必要时更换为更高额定电流的型号。
    问题2:电容器漏电严重。
    解决方案:确认引脚焊接是否良好,重新检查电路布局,确保没有短路风险。
    问题3:电容器失效。
    解决方案:检查环境温度是否超出工作范围,考虑使用耐高温型号;同时检查是否有其他外部因素影响。

    7. 总结和推荐


    综上所述,MIL-PRF-39014固定电容器在可靠性、稳定性和温度性能方面表现优异,特别适合对电容器性能有较高要求的应用场合。强烈推荐在需要高可靠性的应用中使用此类电容器,以确保系统的长期稳定运行。

M39014/22-1114参数

参数
电容值 10nF
容差 ±10%
温度系数 -
额定电压 200V
长*宽*高 6.6mm*2.34mm*4.95mm
通用封装 DIP-2
安装方式 通孔安装
包装方式 散装

M39014/22-1114厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

M39014/22-1114数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX M39014/22-1114 M39014/22-1114数据手册

M39014/22-1114封装设计

查看详情并下载
Symbol
Footprint
3D Model
