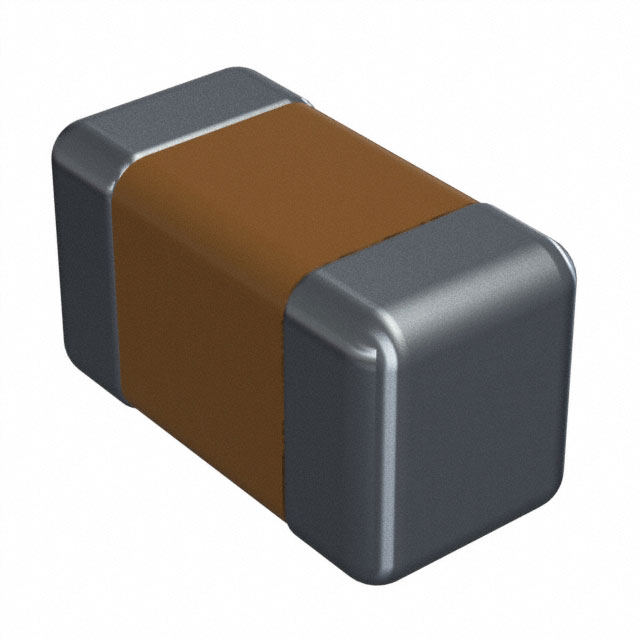

04023U1R0BAT2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 1pF ±0.1pF C0G(NP0) 25V 0402 贴片安装 1mm(长度)*500μm(宽度)
供应商型号: TS-04023U1R0BAT2A
供应商: 海外现货
标准整包数: 10000
AVX 陶瓷电容 04023U1R0BAT2A

04023U1R0BAT2A概述


    产品简介


    RF/Microwave C0G (NP0) 超低ESR电容器(U系列)
    RF/Microwave C0G (NP0) 超低ESR电容器(U系列)是一种专为通信市场设计的超低等效串联电阻(ESR)芯片电容器。该系列产品采用C0G(NP0)陶瓷介质,具有高度稳定的温度系数和卓越的绝缘性能。适用于高精度、高频应用的场合,如无线通讯、雷达系统及汽车电子等领域。

    技术参数


    - 尺寸:提供0402、0603、0805、1210四种标准EIA尺寸。

    | 尺寸 | A (inches) | B (inches) | C (inches) | D (inches) | E (inches) |
    |
    | 0402 | 0.039±0.004 (1.00±0.1) | 0.020±0.004 (0.50±0.1) | 0.022 (0.55mm) max | N/A | N/A |
    | 0603 | 0.060±0.010 (1.52±0.25) | 0.030±0.010 (0.76±0.25) | 0.036 (0.91mm) max | 0.010±0.005 (0.25±0.13) | 0.030 (0.76) min |
    | 0805 | 0.079±0.008 (2.01±0.2) | 0.049±0.008 (1.25±0.2) | 0.040±0.005 (1.02±0.127) | 0.020±0.010 (0.51±0.255) | 0.020 (0.51) min |
    | 1210 | 0.126±0.008 (3.2±0.2) | 0.098±0.008 (2.49±0.2) | 0.050±0.005 (1.27±0.127) | 0.025±0.015 (0.635±0.381) | 0.040 (1.02) min |
    - 容值范围:
    - 0402:0.2 pF 至 30 pF (1 MHz)
    - 0603:1.0 pF 至 100 pF (1 MHz)
    - 0805:1.6 pF 至 160 pF (1 MHz)
    - 1210:2.4 pF 至 1000 pF (1 MHz)
    - 容值精度:根据不同尺寸和容值有不同的精度要求,包括±0.1 pF、±0.25 pF、±0.5 pF、±1%、±2%、±5%、±10% 和 ±20%。
    - 温度系数:0±30 ppm/°C (-55°C 至 +125°C)
    - 绝缘电阻:25°C 下最小10^12 Ω,125°C 下最小10^11 Ω
    - 工作电压(WVDC):
    - 0402:50V、25V
    - 0603:200V、100V、50V
    - 0805:200V、100V
    - 1210:200V、100V
    - 等效串联电阻典型值(ESR):见具体图表

    产品特点和优势


    1. 超低ESR:通过特殊的工艺设计,实现了极低的ESR,减少了能量损失,提高了电路效率。
    2. 稳定性高:C0G(NP0)陶瓷介质保证了优异的温度稳定性和一致性的电容值。
    3. 宽广的工作电压范围:可适应不同应用需求,提高设备的可靠性。
    4. 广泛的尺寸选择:提供多种标准尺寸,方便灵活集成于不同尺寸的PCB。
    5. 符合军规标准:通过了MIL-C-55681认证,确保在严苛环境中仍能可靠运行。

    应用案例和使用建议


    - 应用案例:
    - 无线通讯:应用于天线匹配网络,确保信号传输的稳定性和效率。
    - 雷达系统:用于高频信号处理,减少信号失真,提高检测精度。
    - 汽车电子:适合发动机控制系统、车身电子系统等高可靠性要求的应用。
    - 使用建议:
    - 确保在规定的温度范围内使用,以保持其优良的温度稳定性能。
    - 在焊接过程中注意控制温度,避免过高温度损坏电容器。
    - 配合合适的电路布局,充分利用其低ESR特性,提升整体电路性能。

    兼容性和支持


    - 兼容性:与其他符合标准的电子元器件和设备高度兼容,适用于各类工业和商业应用。
    - 支持服务:厂商提供详尽的技术文档和支持,以及定制化的采购方案,满足不同客户的多样化需求。

    常见问题与解决方案


    - 问题一:如何确定所需的电容器容值?
    - 解答:根据具体电路需求,参考手册中的容值范围表,选择合适的容值。

    - 问题二:如何确认电容器的温度系数?
    - 解答:查阅手册中的电气特性部分,确认其温度系数为0±30 ppm/°C。

    - 问题三:如何订购特定型号的电容器?
    - 解答:使用手册中的订购代码表格,准确填写所需电容器的型号、尺寸、容值和精度等级。

    总结和推荐


    RF/Microwave C0G (NP0) 超低ESR电容器(U系列)凭借其超低ESR、高稳定性、宽广的工作电压范围及多样的尺寸选择,成为高频通信及高性能应用的理想选择。广泛应用于无线通讯、雷达系统及汽车电子等多个领域,具备出色的温度稳定性和一致性。强烈推荐在高精度、高频应用场景中使用该系列产品。

04023U1R0BAT2A参数

参数
电容值 1pF
容差 ±0.1pF
温度系数 C0G(NP0)
额定电压 25V
长*宽*高 1mm(长度)*500μm(宽度)
通用封装 0402
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

04023U1R0BAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

04023U1R0BAT2A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 04023U1R0BAT2A 04023U1R0BAT2A数据手册

04023U1R0BAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0246 ¥ 0.2095
20000+ $ 0.022 ¥ 0.187
库存: 20000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 2095
直接购买
