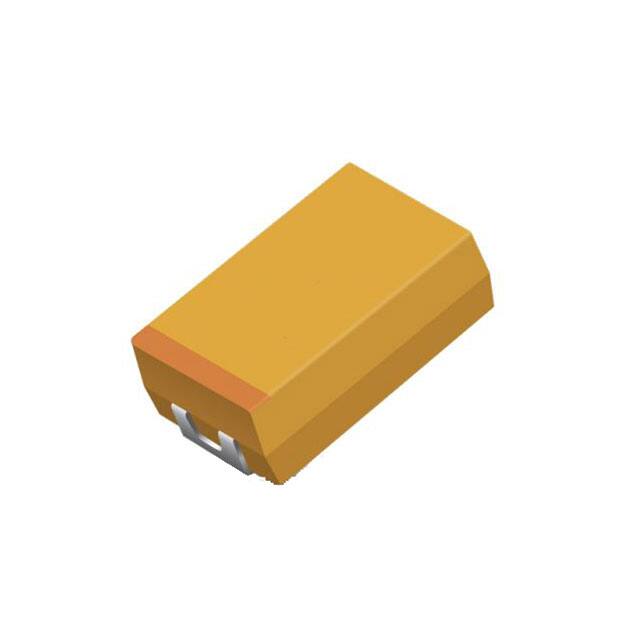

TAJE687M010RNJV

产品分类: 钽电容
厂牌: AVX
产品描述: 680μF ±20% 10V 400mΩ 7343-43 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: TAJE687M010RNJV
供应商: 国内现货
标准整包数: 400

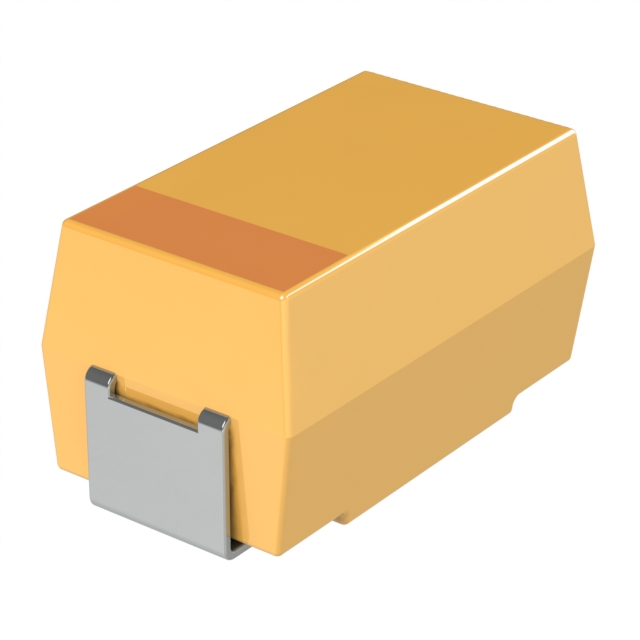

AVX 钽电容 TAJE687M010RNJV

TAJE687M010RNJV概述

    TAJ Series: 高质量钽电容器技术详解

    1. 产品简介


    TAJ系列是AVX公司推出的高性能标准及低轮廓钽电容器。该系列产品适用于广泛的电子设计需求,提供多种规格以满足不同领域的应用。作为固态电解质电容器,TAJ系列具备出色的稳定性、高可靠性以及紧凑的设计,特别适合需要低功耗且对尺寸要求严格的DC/DC转换器和LDO电源系统。
    产品类型:
    - 固态电解质钽电容器(SMD封装)
    - 标准型与低轮廓型两种
    主要功能:
    - 提供高达2200μF的电容值,覆盖2.5V至50V的工作电压范围。
    - 在极端温度条件下的卓越表现(-55°C至+125°C)。
    - 铅板封装,提供纯锡、金镀层以及无铅选项。
    应用领域:
    - 一般用途的低功耗DC/DC和LDO电路
    - 娱乐系统与汽车信息娱乐系统
    - 空间受限的设计环境

    2. 技术参数


    以下是TAJ系列钽电容器的关键技术规格:
    | 参数 | 范围 |

    | 电容范围 | 0.10μF至2200μF |
    | 容量公差 | ±10%, ±20% |
    | 工作温度范围 | -55°C 至 +125°C |
    | 额定电压 (VR) | 2.5V 至 50V |
    | 工作电压(VS) @ +85°C | 3.3V 至 65V |
    | 工作电压(VS) @ +125°C | 2.2V 至 40V |
    | 环境可靠性 | 每1000小时老化测试,1%衰减,85°C |

    3. 产品特点和优势


    TAJ系列钽电容器具备以下几个显著特点:
    1. 多样化封装:17种不同的外形规格,可实现从1.0mm到2.0mm的高度选择,满足各种低轮廓和高度限制设计的需求。
    2. 高可靠性:通过严格的CECC 30801 - 005认证和AEC-Q200认证,确保长期使用的稳定性和安全性。
    3. 宽泛的额定电压和容量组合:CV范围为0.10-2200μF,适合从低功率到中等功率的多种应用。
    4. 环保友好:采用无铅、锡铅及金镀层的终端材料,符合RoHS指令要求。

    4. 应用案例和使用建议


    TAJ系列电容器广泛应用于各类电子系统中,以下是一些典型的应用场景和使用建议:
    - 低功耗设计:在便携式设备和手持式医疗设备中,建议选择低轮廓型电容器以减少占板面积并增强散热性能。
    - 车载娱乐系统:由于要求高温环境下的可靠性,推荐使用额定电压高于实际工作电压的选择。
    - 消费电子产品:针对高频场景(如100kHz),选用ESR较低的产品(例如108型号)可有效降低发热和噪声干扰。

    5. 兼容性和支持


    - 兼容性:TAJ系列与主流PCB布局工具和焊接工艺兼容,适合自动化生产线集成。
    - 技术支持:客户可通过联系AVX获得详细的定制化服务和支持,包括特殊性能需求的样品供应和技术指导。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温运行时电容器失效 | 确保实际工作电压低于额定电压;检查安装是否正确 |
    | 安装后出现较大的漏电流 | 更换符合设计要求的电容类型 |
    | 设备在低温环境中运行时性能下降 | 使用扩展温度范围版本(125°C) |

    7. 总结和推荐


    综上所述,TAJ系列钽电容器凭借其高可靠性、多样化的封装选项以及出色的温度适应能力,在通用和特定的工业应用中表现出色。尤其是对于需要小型化和低功耗特性的电路,TAJ系列无疑是理想的选择。
    推荐指数:★★★★★
    此系列产品经过充分验证,能够满足绝大多数现代电子设计的需求,尤其适合对尺寸和可靠性有严格要求的场合。强烈建议在开发阶段优先考虑使用TAJ系列钽电容器。

TAJE687M010RNJV参数

参数
电容值 680μF
工作寿命 -
ESR-等效串联电阻 400mΩ
容差 ±20%
额定电压 10V
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 7343-43
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TAJE687M010RNJV厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJE687M010RNJV数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJE687M010RNJV TAJE687M010RNJV数据手册

TAJE687M010RNJV封装设计

查看详情并下载
Symbol
Footprint
3D Model
