08051U151JAT2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 150pF ±5% C0G(NP0) 100V 0805 贴片安装 2.01mm*1.25mm*1.25mm
供应商型号: 581-08051U151JAT2A
供应商: Mouser
标准整包数: 1

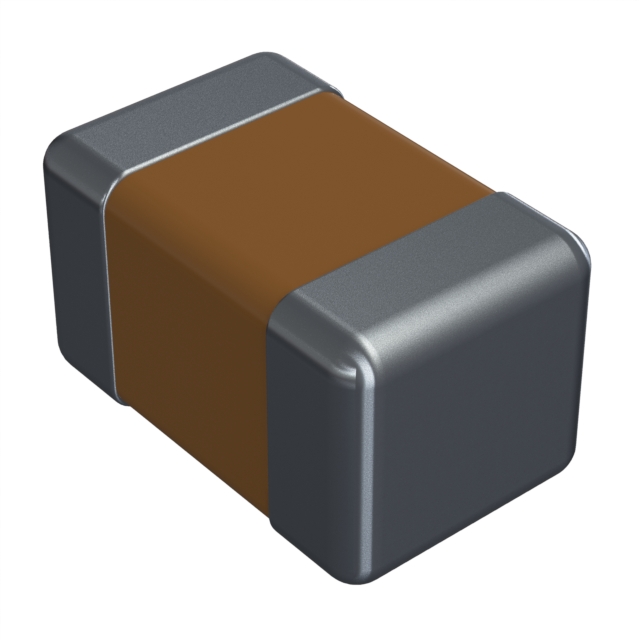

AVX 陶瓷电容 08051U151JAT2A

08051U151JAT2A概述


    产品简介


    “U”系列电容器是专门为通讯市场设计的C0G(NP0)芯片电容器,具有超低等效串联电阻(ESR)。这些电容器被广泛应用于需要高稳定性和低噪声的高频电路中。其主要特点包括:最大ESR和有效电容在整个生产批次中保持一致,适用于0603、0805和1210三种EIA标准尺寸。

    技术参数


    - 尺寸和封装:0402、0603、0805、1210(具体尺寸以表格为准)
    - 电容值范围:
    - 0402尺寸:0.2 pF至22 pF(@ 1 MHz)
    - 0603尺寸:1.0 pF至100 pF(@ 1 MHz)
    - 0805尺寸:1.6 pF至160 pF(@ 1 MHz)
    - 1210尺寸:2.4 pF至1000 pF(@ 1 MHz)
    - 电压等级:25V、50V、100V、200V(具体型号参见电压代码表)
    - 温度系数:0±30 ppm/°C (-55°C至+125°C)
    - 绝缘电阻:25°C时最小为10¹²Ω,125°C时最小为10¹¹Ω(@ 额定电压)
    - 等效串联电阻(ESR):具体数值见性能曲线图(页码:300/303/306)
    - 包装方式:7英寸卷带、13英寸卷带、散装

    产品特点和优势


    - 超低ESR:相比传统电容器,“U”系列具有更低的ESR,显著减少高频电路中的能量损耗。
    - 高一致性:每批次产品均能达到最高的ESR和电容值,确保批量生产的稳定性。
    - 宽泛的工作电压范围:支持从25V到200V的各种电压应用需求。
    - 宽温度范围下的稳定性:0±30 ppm/°C的温度系数保证了电容器在极端温度条件下的稳定性。

    应用案例和使用建议


    “U”系列电容器特别适合于高频电路,特别是在通讯设备和汽车电子系统中有着广泛应用。例如,在射频电路设计中,通过选用适当的电容值可以有效地提高信号传输的稳定性和可靠性。
    使用建议:
    - 在设计高频电路时,选择合适的电容值以匹配特定频率的需求。
    - 注意选择适当的电压等级,避免超过电容器的最大额定工作电压。
    - 确保良好的散热设计,特别是对于高功率应用场景。

    兼容性和支持


    “U”系列电容器支持无铅焊接,与多种电子产品兼容。AVX公司提供详尽的技术文档和支持服务,帮助用户更好地理解和应用该系列产品。具体技术支持可通过公司官网获取。

    常见问题与解决方案


    - Q: 如何选择合适的电容值?
    - A: 可参考表中提供的具体电容值范围及应用建议,根据实际应用中的频率需求选择合适的电容值。

    - Q: 是否可以进行批量定制?
    - A: 是的,AVX公司提供定制化服务,可以根据客户需求定制不同规格的产品。

    总结和推荐


    “U”系列电容器以其超低的ESR、高一致性和广泛的适用性成为高频电路的理想选择。尤其是在通讯和汽车电子领域中表现出色。推荐在需要高性能电容器的应用中考虑采用此系列电容器。详细了解产品和技术支持信息,请访问AVX公司官网。
    希望以上信息能够帮助您更好地了解和使用“U”系列电容器。

08051U151JAT2A参数

参数
电容值 150pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 2.01mm*1.25mm*1.25mm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

08051U151JAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

08051U151JAT2A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 08051U151JAT2A 08051U151JAT2A数据手册

08051U151JAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
