2225PC105KAT1A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 1μF ±10% X7R 250V 2225 贴片安装 5.72mm(长度)*6.35mm(宽度)
供应商型号: 581-2225PC105K
供应商: Mouser
标准整包数: 1

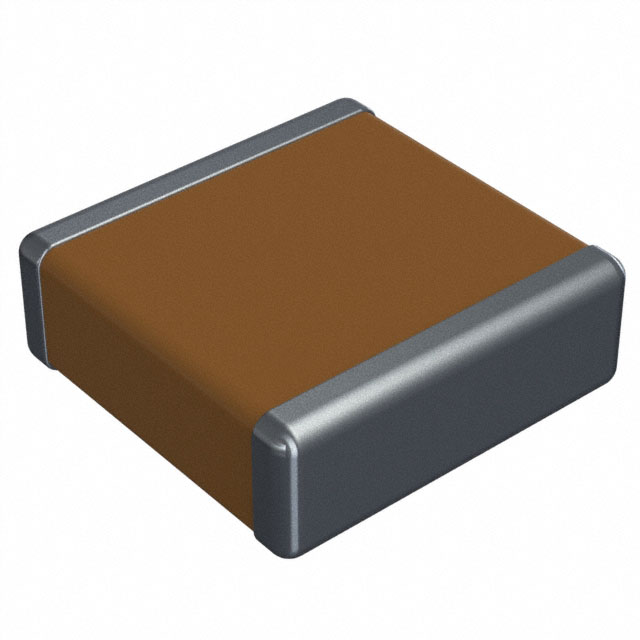

AVX 陶瓷电容 2225PC105KAT1A

2225PC105KAT1A概述

    电子元器件产品技术手册:AVX Tip & Ring Multilayer Ceramic Chip Capacitors

    1. 产品简介


    AVX Tip & Ring Multilayer Ceramic Chip Capacitors(多层陶瓷贴片电容器) 是专为电信行业设计的滤波器,旨在阻挡-48伏直流电话线电压并传递用户交流信号脉冲(16到25Hz,70至90Vrms)。这些电容器替代了传统的引脚式薄膜电容器,在通信和调制解调器应用中表现尤为出色。它们的特点包括标准的电信滤波功能、紧凑的设计、高频率性能和低ESR(等效串联电阻),使其成为电信设备的理想选择。

    2. 技术参数


    - 尺寸和外形:提供多种标准尺寸(0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225),具体尺寸如下:
    - 长度:2.01mm±0.20mm 至 5.60mm±0.25mm
    - 宽度:1.25mm±0.20mm 至 6.35mm±0.25mm
    - 厚度:最大1.30mm 至 2.00mm
    - 引脚厚度:0.50mm±0.25mm 至 0.63mm±0.38mm
    - 温度系数:X7R ±15%
    - 容值范围:1000pF 至 1.2μF
    - 容值公差:±10%,±20%
    - 损耗因子:2.5%最大(25℃,1.0±0.2Vrms)
    - 工作温度范围:-55℃ 至 +125℃
    - 额定电压:250VDC(电信等级)
    - 绝缘电阻:最小1000兆欧·微法
    - 击穿电压:至少200%额定电压,持续5秒,电流不超过50mA

    3. 产品特点和优势


    AVX Tip & Ring 多层陶瓷贴片电容器的主要优势在于:
    - 高频率性能:具备出色的高频响应能力。
    - 低ESR:低等效串联电阻,提高效率和稳定性。
    - 紧凑设计:标准SMT封装,节省PCB空间。
    - 高可靠性:良好的温度性能和绝缘特性,适用于苛刻的工作环境。
    - 环境友好:符合RoHS标准,使用镍和锡或100%纯锡端子。

    4. 应用案例和使用建议


    应用案例:
    - 电信/调制解调器:用于阻挡直流电压并传输交流信号。
    - 滤波器:在电信设备中用作滤波元件。
    使用建议:
    - 确保所选电容器的尺寸和额定电压适合应用需求。
    - 检查焊接工艺以确保良好的电气连接。
    - 在高温环境下使用时,考虑电容器的温度特性。

    5. 兼容性和支持


    这些电容器兼容大多数标准SMT工艺,并且提供了多种端子选项,如镍和锡端子或纯锡端子。制造商提供详细的文档和支持服务,包括Reflow焊接指南和定制化选项咨询。

    6. 常见问题与解决方案


    - Q: 温度变化是否会影响电容器的性能?
    - A: 电容器具有良好的温度性能,但极端温度变化可能会影响其性能。在设计时需考虑这一点。

    - Q: 如何确保焊接质量?
    - A: 使用适当的焊接工艺(Reflow焊接),并在焊接前检查焊盘和元件位置。如果出现问题,可重新焊接或更换元件。

    7. 总结和推荐


    综上所述,AVX Tip & Ring 多层陶瓷贴片电容器是一款高性能的电信应用电容器,具备出色的高频率性能和低ESR,非常适合在电信和调制解调器应用中使用。它的小巧设计和环境友好特性使其成为市场上极具竞争力的产品。强烈推荐在电信设备中采用这款电容器。

2225PC105KAT1A参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 250V
长*宽*高 5.72mm(长度)*6.35mm(宽度)
通用封装 2225
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

2225PC105KAT1A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

2225PC105KAT1A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 2225PC105KAT1A 2225PC105KAT1A数据手册

2225PC105KAT1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.047 ¥ 17.2971
10+ $ 1.3685 ¥ 11.5638
50+ $ 1.111 ¥ 9.388
100+ $ 0.9526 ¥ 8.0491
500+ $ 0.8683 ¥ 7.3373
1000+ $ 0.6739 ¥ 5.6946
2000+ $ 0.6542 ¥ 5.5276
10000+ $ 0.6468 ¥ 5.4655
库存: 1875
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.29
直接购买
加入购物车
