首页  >  产品百科  >  F931C476MNC

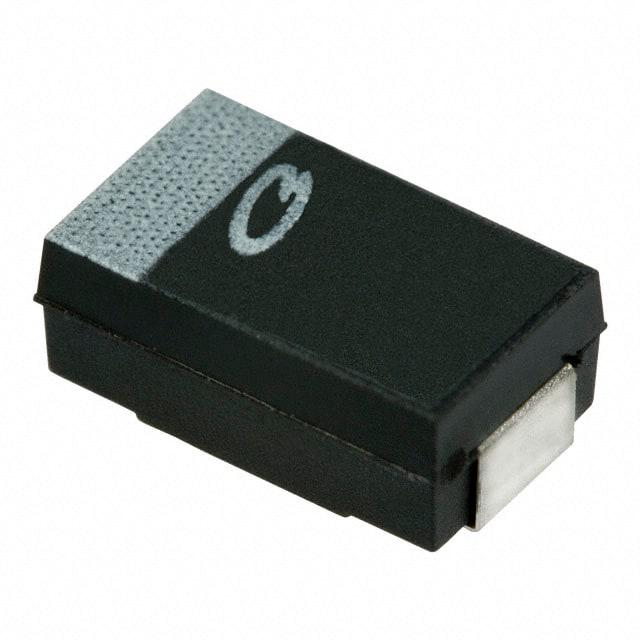

F931C476MNC

产品分类: 钽电容
厂牌: AVX
产品描述: 47μF 2000h@ 125°C ±20% 16V 700mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*3mm
供应商型号: 647-F931C476MNC
供应商: Mouser
标准整包数: 1
AVX 钽电容 F931C476MNC

F931C476MNC概述


    产品简介


    产品类型:
    F93系列树脂封装芯片标准钽电解J形引脚电容器,适用于低功耗DC/DC转换电路。该系列符合RoHS 3指令2015/863/EU,并经过100%浪涌电流测试。
    主要功能:
    - 高可靠性:100%浪涌电流测试
    - 符合环保要求:RoHS 3合规
    - SMD J形引脚设计便于表面安装
    应用领域:
    - 低功耗DC/DC转换电路
    - 各类电子产品中用于稳定电压和滤波

    技术参数


    | 参数 | 规格 |

    | 类型 | 1A |
    | 额定电压 | 4V, 6.3V, 10V, 16V, 20V, 25V, 35V |
    | 容量代码 | pF代码:前两位代表有效数字,第三位代表零的数量 |
    | 精度 | K = ±10%,M = ±20% |
    | 尺寸(A1206, B1210, C2312, N2917) | 长宽高分别为(mm)3.20 x 1.60 x 1.60, 3.50 x 2.80 x 1.90, 6.00 x 3.20 x 2.60, 7.30 x 4.30 x 2.90 |
    | 包装 | 按需定制,可提供卷带包装 |
    | 额定温度范围 | -55°C 至 +125°C |
    | 泄漏电流 | 在额定电压下,1分钟后的泄漏电流≤0.01CV 或 ≤0.5μA(取较大值) |
    | 温度变化率 | 最大+15%(+125°C),最大+10%(+85°C),最大-10%(-55°C) |

    产品特点和优势


    1. RoHS合规:符合欧盟最新的环保要求,有助于企业在国际市场上的推广。
    2. 高可靠性和测试标准:100%浪涌电流测试保证了产品的稳定性,适用于各类严苛环境。
    3. 高精度:多种容差选择,包括±10%和±20%,满足不同应用场景的需求。
    4. 宽广的工作温度范围:能够适应从-55°C到+125°C的极端环境,具有很强的温度耐受性。

    应用案例和使用建议


    应用场景:
    - 该产品广泛应用于低功耗DC/DC转换电路中,用于稳定电源电压,减少纹波,提高电源效率。
    - 适合于工业自动化设备、通讯设备及医疗电子等领域,这些场合需要稳定可靠的电源管理。
    使用建议:
    - 选择适当的额定电压和容量,确保电容器能够在指定工作环境下正常运行。
    - 注意温漂的影响,特别是在高精度应用中需要考虑电容器的温度变化率。
    - 在焊接过程中,建议采用260°C的回流焊工艺,以确保良好的焊接质量。

    兼容性和支持


    兼容性:
    - F93系列与多种表面贴装设备(SMT)兼容,便于自动化生产线的集成。
    - 与各类电源管理IC配合使用,广泛适用于各种低功耗电路。
    厂商支持:
    - KYOCERA AVX提供详尽的技术文档和支持服务,包括详细的安装指南和技术咨询,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度漂移过大 | 选择具有较低温度漂移特性的电容器,或进行额外的温度补偿处理 |
    | 泄漏电流异常高 | 检查焊接质量和电路板布局,避免引线间短路现象 |
    | 额定电压过高 | 更换适合的应用电压等级的电容器 |

    总结和推荐


    F93系列树脂封装芯片标准钽电解J形引脚电容器在低功耗DC/DC转换电路中有出色表现。其RoHS合规、高可靠性、宽广的工作温度范围以及多种容差选择,使其成为各类电子设备中电源管理的理想选择。此外,KYOCERA AVX提供的技术支持和服务也是选用该产品的加分项。综合以上因素,强烈推荐此系列产品在低功耗应用领域中的使用。

F931C476MNC参数

参数
电容值 47μF
容差 ±20%
额定电压 16V
工作寿命 2000h@ 125°C
ESR-等效串联电阻 700mΩ@ 100kHz
长*宽*高 7.3mm*4.3mm*3mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F931C476MNC厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F931C476MNC数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F931C476MNC F931C476MNC数据手册

F931C476MNC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2075 ¥ 10.2034
10+ $ 0.6107 ¥ 5.16
100+ $ 0.5302 ¥ 4.4802
500+ $ 0.4266 ¥ 3.6048
1000+ $ 0.3769 ¥ 3.185
2500+ $ 0.3391 ¥ 2.8656
10000+ $ 0.3087 ¥ 2.6085
25000+ $ 0.294 ¥ 2.4843
库存: 62
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.2
