TAJR106M010RNJ

产品分类: 钽电容
厂牌: AVX
产品描述: 10μF ±20% 10V 6Ω 0805 贴片安装 2.05mm*1.3mm*1.2mm
供应商型号: 31M-TAJR106M010RNJ
供应商: 云汉优选
标准整包数: 1

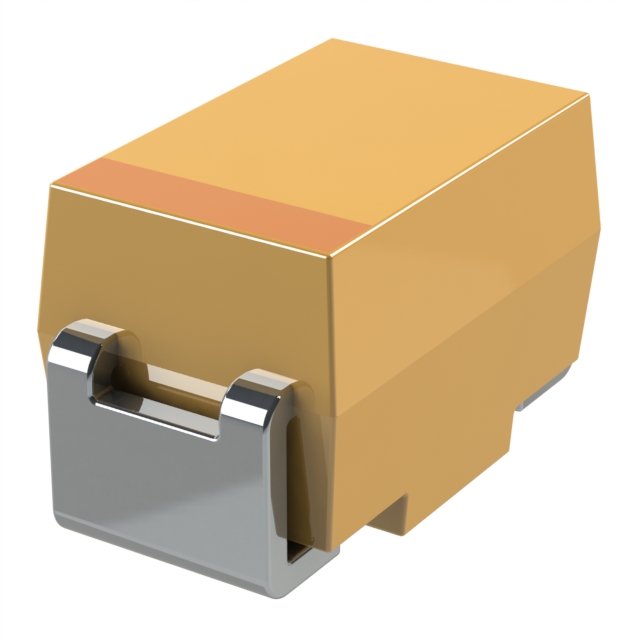

AVX 钽电容 TAJR106M010RNJ

TAJR106M010RNJ概述

    TAJ Series:标准和低剖面钽电容器

    产品简介


    TAJ系列是一款专为表面贴装技术(SMT)设计的通用钽电容器。它包括标准型和低剖面两种型号,广泛应用于各种低功耗直流/直流转换器和线性稳压器(LDO)。这款电容器特别适用于空间受限的设计环境,如娱乐系统和信息娱乐系统。

    技术参数


    TAJ系列的规格和技术参数如下:
    - 容值范围: 0.10 μF 至 2200 μF
    - 额定电压 (VR):
    - +85°C: 2.5V, 4V, 6.3V, 10V, 16V, 20V, 25V, 35V, 50V
    - +125°C: 1.7V, 2.7V, 4V, 7V, 10V, 13V, 17V, 23V, 33V
    - 浪涌电压 (VS):
    - +85°C: 3.3V, 5.2V, 8V, 13V, 20V, 26V, 32V, 46V, 65V
    - +125°C: 2.2V, 3.4V, 5V, 8V, 13V, 16V, 20V, 28V, 40V
    - 温度范围: -55°C 至 +125°C
    - 可靠性: 在85°C,1%每1000小时,VR带0.1Ω/V串联阻抗,60%置信水平

    产品特点和优势


    TAJ系列的优点包括:
    - 通用的SMT芯片系列
    - 多达17种不同的尺寸规格,低至1毫米的最大高度
    - CV范围: 0.10 μF 至 2200 μF / 2.5V 至 50V
    - 铅引脚结构,便于组装和焊接

    应用案例和使用建议


    TAJ系列广泛应用于娱乐系统、信息娱乐系统和其他需要低功耗DC/DC转换器的应用中。例如,在汽车娱乐系统中,TAJ系列电容器可以有效管理电源波动,确保系统的稳定运行。使用时建议关注其最大纹波电流和额定电压,以避免过热和寿命缩短。此外,考虑到工作温度范围广泛,确保电容器在极端条件下仍能正常工作。

    兼容性和支持


    TAJ系列提供多种包装选项,包括纯锡(7英寸和13英寸卷带)、镀金锡(7英寸和13英寸卷带)以及镀锡铅(7英寸和13英寸卷带)。部分型号可能不满足RoHS标准,需要特殊要求的用户请与制造商联系。对于符合AEC-Q200标准的需求,可联系AVX咨询。

    常见问题与解决方案


    以下是一些常见问题及解决办法:
    - 问题: 电容器在高温下出现故障。
    - 解决方案: 检查工作环境温度,确认是否超出规定的温度范围。如果超温,增加散热措施。

    - 问题: 电容器容量下降。
    - 解决方案: 测量并校准实际使用的电压和温度,确保其符合电容器的额定值。更换已过期或损坏的电容器。

    - 问题: 电容器焊接后出现虚焊。
    - 解决方案: 检查焊接工艺,确保焊接温度和时间正确。检查引脚是否有足够的润湿性。

    总结和推荐


    TAJ系列提供了广泛的容值范围和额定电压选择,适用于多种应用环境。其独特的低剖面设计和高可靠性使其成为各种应用的理想选择。总体来看,TAJ系列具备出色的性能和可靠性,强烈推荐用于需要高性能和稳定性的电路设计中。

TAJR106M010RNJ参数

参数
电容值 10μF
容差 ±20%
额定电压 10V
工作寿命 -
ESR-等效串联电阻
长*宽*高 2.05mm*1.3mm*1.2mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TAJR106M010RNJ厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJR106M010RNJ数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJR106M010RNJ TAJR106M010RNJ数据手册

TAJR106M010RNJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.9949
10+ ¥ 0.8427
50+ ¥ 0.7323
150+ ¥ 0.6837
500+ ¥ 0.6416
2500+ ¥ 0.605
库存: 2500
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 0.99
