THJB106M016RJN

产品分类: 钽电容
厂牌: AVX
产品描述: 10μF ±20% 16V 2.8Ω 3528-21 贴片安装 3.5mm*2.8mm*2.1mm
供应商型号: 581-THJB106M016R
供应商: Mouser
标准整包数: 1

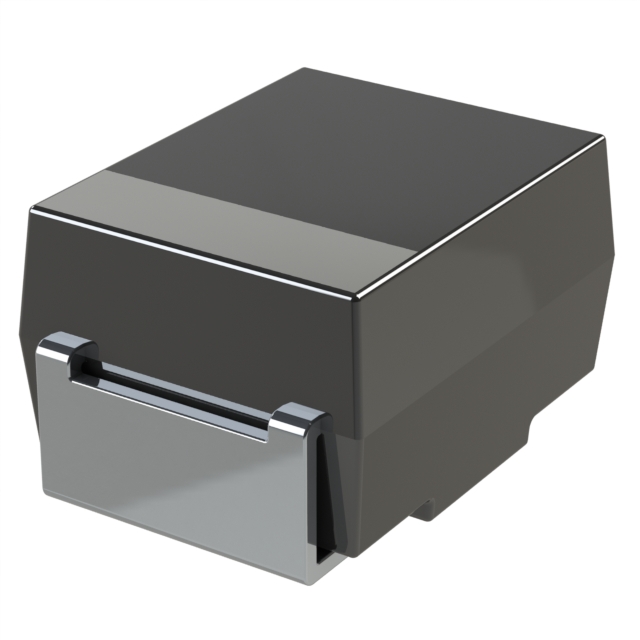

AVX 钽电容 THJB106M016RJN

THJB106M016RJN概述


    产品简介


    THJ系列高温度钽电解芯片电容器是一款专为极端环境下的应用而设计的高性能电子元器件。这种电容器具备卓越的可靠性和广泛的工作温度范围(最高可达175°C),使其成为汽车、工业和地质仪器仪表等领域的理想选择。主要功能包括:
    - 改进的可靠性:比标准产品提高了两倍;
    - 在0.5VR条件下可连续工作于175°C;
    - 100%电流冲击测试;
    - 电容范围为0.10-220μF / 6.3-50V;
    - 五种外壳尺寸可供选择;
    - 可提供低阻抗选项(需批准)。

    技术参数


    - 工作温度范围:-55°C至175°C;
    - 电容范围:0.10μF至220μF;
    - 额定电压:6.3V至50V;
    - 额定温度:85°C、125°C、175°C;
    - 类别电压:6.3V至50V;
    - 最大允许电流:不同规格下有不同的电流限制;
    - 最大漏电流:根据不同规格,最大漏电流在0.3μA到22μA之间不等;
    - 最大损耗因数:≤20%;
    - 最大ESR(等效串联电阻):最大值在0.4Ω至2.2Ω之间,具体数值取决于型号。

    产品特点和优势


    THJ系列电容器具有显著的优势,如:
    - 高温稳定性:能在175°C高温环境下长期工作;
    - 高可靠性:在85°C环境下工作2000小时后,性能依然稳定;
    - 宽泛的电压和电容范围:涵盖多种应用需求;
    - 紧凑的设计:提供了五种不同的外壳尺寸,适应多种应用场景。

    应用案例和使用建议


    THJ系列电容器适用于多个行业,包括:
    - 汽车发动机控制单元(ECU)和ABS控制系统;
    - 地热仪器仪表等高温环境。
    在应用这些电容器时,需要考虑它们的工作环境温度和电压等级,以确保最佳性能和可靠性。建议用户在选择合适的型号时,仔细检查技术规格,确保满足特定应用的需求。

    兼容性和支持


    - 兼容性:THJ系列电容器与标准SMD(表面贴装技术)兼容,易于集成到现有的电路板设计中;
    - 支持:制造商提供详细的技术文档和支持服务,包括在线资源和客户支持热线。

    常见问题与解决方案


    - 问题1:电容器出现过热现象?
    - 解决方案:检查电路中的电流和电压,确保不超过电容器的额定值。

    - 问题2:电容器失效或损坏?
    - 解决方案:检查是否有过压或过流情况,确保正确安装和操作电容器。

    总结和推荐


    THJ系列高温度钽电解芯片电容器凭借其出色的高温稳定性和高可靠性,在汽车和工业电子领域具有重要的应用价值。虽然价格相对较高,但其优异的性能和长寿命使得它在市场上具备较强的竞争力。因此,对于需要在高温环境中工作的电子设备,THJ系列电容器是一个值得推荐的选择。

THJB106M016RJN参数

参数
电容值 10μF
容差 ±20%
额定电压 16V
工作寿命 -
ESR-等效串联电阻 2.8Ω
长*宽*高 3.5mm*2.8mm*2.1mm
通用封装 3528-21
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

THJB106M016RJN厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

THJB106M016RJN数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX THJB106M016RJN THJB106M016RJN数据手册

THJB106M016RJN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9775 ¥ 8.2599
10+ $ 0.6072 ¥ 5.1308
50+ $ 0.4531 ¥ 3.8287
100+ $ 0.3883 ¥ 3.2811
500+ $ 0.31 ¥ 2.6192
1000+ $ 0.2981 ¥ 2.5188
2000+ $ 0.2711 ¥ 2.2906
4000+ $ 0.2527 ¥ 2.1355
10000+ $ 0.2247 ¥ 1.8987
库存: 1708
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 8.25
