2220CC105KAZ2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 1μF ±10% X7R 630V 2220 贴片安装 5.7mm*5mm*5mm
供应商型号: 581-2220CC105KAZ2A
供应商: Mouser
标准整包数: 1

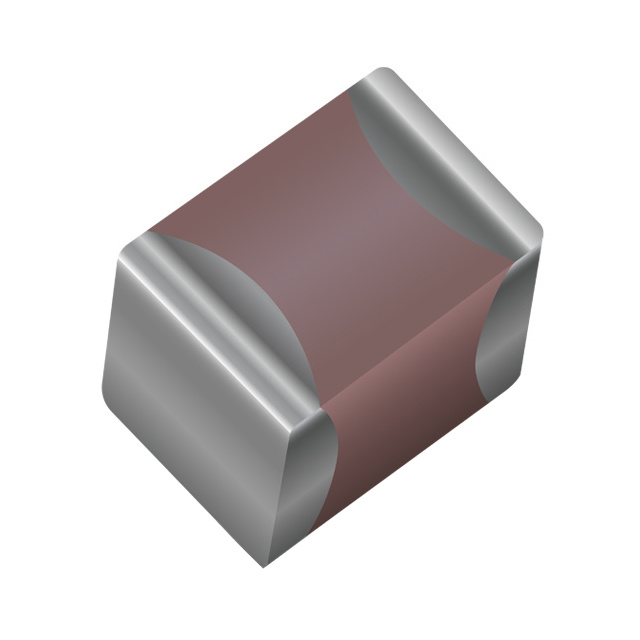

AVX 陶瓷电容 2220CC105KAZ2A

2220CC105KAZ2A概述

    High Voltage MLC Chips - FLEXITERM® 600V to 5000V Applications

    1. 产品简介


    产品类型:高压多层陶瓷电容器(MLC)
    主要功能:这些电容器专为高电压系统设计,适用于高频电源转换器中的抑制电路(snubber)、开关模式电源(SMPS)中的谐振电路,以及高电压耦合/直流隔离应用。
    应用领域:广泛应用于电力电子、工业控制、医疗设备、通信设备、汽车电子等领域。

    2. 技术参数


    以下是高电压多层陶瓷电容器(MLC)的主要技术参数:
    | 参数 | 描述 |

    | 电压等级 | 600V, 630V, 1000V, 1500V, 2000V, 2500V, 3000V, 4000V, 5000V |
    | 温度系数 | C0G: ±30 ppm/°C; X7R: ±15% |
    | 容量范围 | NP0 (C0G): 10 pF to 0.100 μF (25°C)
    X7R: 10 pF to 0.82 μF (25°C) |
    | 容差 | NP0 (C0G): ±5%, ±10%, ±20%
    X7R: ±10%, ±20%, +80%, -20% |
    | 损耗因子 | NP0 (C0G): 0.1% max.
    X7R: 2.5% max. |
    | 工作温度范围 | -55°C 至 +125°C |
    | 绝缘电阻 | NP0 (C0G): 100K MΩ min. 或 1000 MΩ-μF min.
    X7R: 10K MΩ min. 或 100 MΩ-μF min. |
    | 介电强度 | 最小值为额定电压的120%,持续5秒,最大电流50mA |

    3. 产品特点和优势


    独特功能:
    - 低漏电流
    - 小尺寸
    - 高可靠性
    优势:
    - 适用于高频率应用
    - 优异的机械性能,通过 FLEXITERM® 层增强耐热循环和板弯曲能力
    - 广泛的电压和容量选择范围
    - 符合 RoHS 标准

    4. 应用案例和使用建议


    应用场景:
    - 在高频电源转换器中用作抑制电路
    - 在开关模式电源(SMPS)中用作谐振电路
    - 用于高电压耦合/直流隔离
    使用建议:
    - 在安装过程中需注意防潮和静电保护
    - 根据应用需求选择合适的电压和容量等级
    - 建议使用 SPI 计算软件(http://www.avx.com/SpiApps/default.asp#spicalci)进行性能仿真

    5. 兼容性和支持


    兼容性:
    - 这些电容器适用于多种表面贴装工艺,如回流焊接
    - 可以与其他标准电容器组合使用
    支持和维护:
    - AVX 提供详尽的技术支持文档和在线资源
    - 用户可联系工厂获取定制化规格和特殊要求的支持

    6. 常见问题与解决方案


    问题及解决方案:
    - 问题:温度过高导致电容失效
    解决方案:确保电路运行在规定的温度范围内,并考虑使用散热措施
    - 问题:容量随时间漂移
    解决方案:定期检查电容值,如有必要进行更换
    - 问题:ESR 过高
    解决方案:检查电路布局和连接方式,确保良好的接地和布线

    7. 总结和推荐


    综合评估:
    - 该电容器系列具有高稳定性、高可靠性和优异的电气性能
    - 提供广泛的电压和容量选项,满足不同应用场景的需求
    - FLEXITERM® 技术显著提高了产品的机械性能和耐用性
    推荐使用:
    鉴于其出色的性能和广泛的应用范围,推荐在高电压和高频应用场合使用 AVX 的 FLEXITERM® 系列高电压多层陶瓷电容器。

2220CC105KAZ2A参数

参数
电容值 1μF
容差 ±10%
温度系数 X7R
额定电压 630V
长*宽*高 5.7mm*5mm*5mm
通用封装 2220
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2220CC105KAZ2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

2220CC105KAZ2A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 2220CC105KAZ2A 2220CC105KAZ2A数据手册

2220CC105KAZ2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.335 ¥ 28.1808
10+ $ 2.323 ¥ 19.6294
100+ $ 1.674 ¥ 14.1453
500+ $ 1.4796 ¥ 12.5026
1000+ $ 1.344 ¥ 11.3568
2500+ $ 1.2915 ¥ 10.9132
5000+ $ 1.281 ¥ 10.8245
库存: 41353
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 28.18
