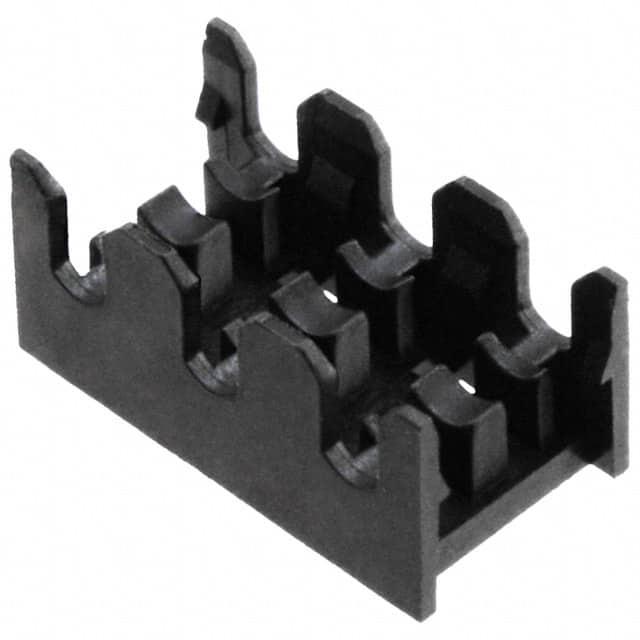

609176003021000

产品分类: 矩形连接器 - 配件
厂牌: AVX
产品描述: 3pin Cap (Cover),Strain Relief 9176 Series
供应商型号: 581-609176003021000
供应商: Mouser
标准整包数: 1
AVX 矩形连接器 - 配件 609176003021000

609176003021000概述


    产品简介


    SSL - Discrete Wire IDC 系列 9176
    SSL - Discrete Wire IDC系列 9176是一款表面贴装绝缘位移连接器(IDC),专为满足汽车和工业市场的苛刻应用而设计。这些连接器用于直接将单根导线连接到PCB上,适用于14 AWG到28 AWG的导线。它们广泛应用于车载系统及各种工业控制系统中,用于连接电源和信号线,或者串联多个PCB板形成连续板串。

    技术参数


    | 参数 | 描述 |

    | 电气特性
    | 电流等级 | 10安培/接触 |
    | 电压等级 | 250 VAC |
    | 操作温度范围 | -40°C 至 +125°C |
    | 绝缘材料 | 尼龙46(UL94V0) |
    | 接触材料 | 磷青铜 |
    | 镀层 | 锡镀镍 |
    | 耐用性 | 3个循环周期 |
    | 机械特性
    | 导线接受范围 | 18 AWG至24 AWG |
    | 绝缘直径范围 | 1.1mm 至 2.1mm |
    | 强度 | 两个大型SMT焊尾每条线 |

    产品特点和优势


    - 可靠的连接:IDC接触点提供气密连接,确保长期可靠性。
    - 防拉力设计:连接器外壳抓取导线绝缘层,提供正向应力释放。
    - 耐环境性:经过汽车级别冲击、振动和温度循环测试,证明其可靠性和鲁棒性。
    - 成本效益:与焊接或压接过程相比,总成本更低。
    - 耐用性:在极端振动环境下可更换导线多达三次。
    - 多配置选项:有1p-3p配置,端部可堆叠以增加针脚数。

    应用案例和使用建议


    应用场景:
    - 直接连接离散导线组件到PCB。
    - 将电源和信号带到PCB上。
    - 串联PCB板创建连续板串。
    使用建议:
    - 为了提高生产效率,推荐使用自动装配工具。对于高产量应用,可以考虑采用手动或电动压力装配工具。
    - 在组装过程中,需注意保持适当的绝缘层直径,以确保正确插入和稳定连接。

    兼容性和支持


    - 本产品与标准9176 IDC连接器兼容,配套的通过式插塞和止动插塞均可使用。
    - 制造商提供了详细的使用指南和技术支持,确保用户能够顺利进行安装和维修。

    常见问题与解决方案


    - 问题1:如何确保导线在连接后不会松动?
    - 解决办法:在装配前检查导线绝缘层直径,确保其符合规格。使用合适的装配工具进行正确插入,并检查是否已经锁紧。

    - 问题2:如何处理连接器损坏的情况?
    - 解决办法:在严重损坏的情况下,建议更换新的连接器。在轻度损坏的情况下,可以根据需要重新插入导线,但建议不要超过三次,以确保可靠性。

    总结和推荐


    总结:
    SSL - Discrete Wire IDC系列9176是一款专为汽车和工业市场设计的高品质连接器。它具备出色的电气特性和机械稳定性,适用于严苛的应用环境。在成本控制方面表现出色,且操作简便,可靠性高。
    推荐:
    鉴于其优异的性能和可靠性,SSL - Discrete Wire IDC系列9176是非常值得推荐的产品。尤其适合对连接器质量和耐用性有严格要求的应用场合。

609176003021000参数

参数
配件类型 Cap (Cover),Strain Relief
配套使用/相关产品 9176 Series
针脚数 3pin
零件状态 在售
包装方式 散装
