首页  >  产品百科  >  22201C685K4T2A

22201C685K4T2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 6.8μF ±10% X7R 100V 2220
供应商型号: 2666879
供应商: 海外现货
标准整包数: 1

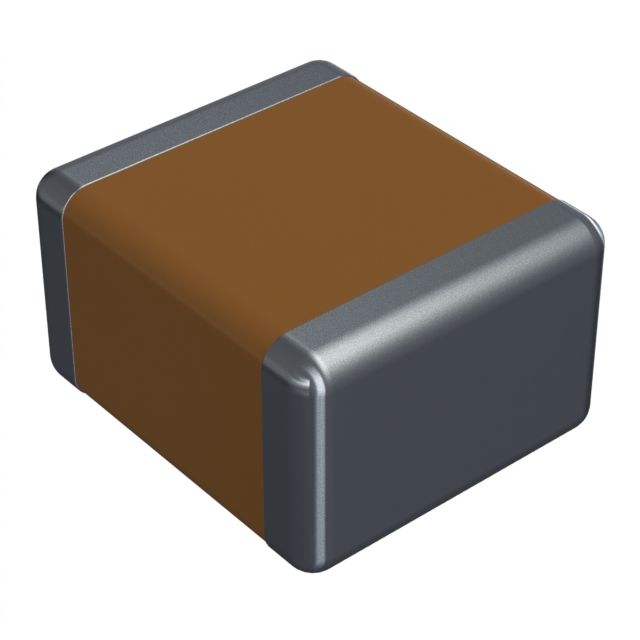

AVX 陶瓷电容 22201C685K4T2A

22201C685K4T2A概述

    高压MLC芯片电容器技术手册

    产品简介


    高压多层陶瓷片式电容器(High Voltage MLC Chips)是一种专为600V至5000V应用设计的电子元器件。这些电容器广泛应用于高频率功率转换器中的钳位电路、开关电源(SMPS)中的谐振器以及高电压耦合/直流阻隔等领域。其独特之处在于能够在高电压系统中实现高容值、低漏电流和小尺寸,这在其他电容器产品中较为难以同时实现。

    技术参数


    高压MLC芯片的主要技术规格如下:
    - 尺寸(毫米):
    - 0805: 2.01×1.25
    - 1206: 3.20×1.60
    - 1210: 3.20×2.50
    - 1808: 4.57×2.03
    - 1812: 4.50×3.20
    - 1825: 4.50×6.40
    - 2220: 5.70×5.00
    - 2225: 5.72×6.35
    - 3640: 9.14×10.2
    - 最大厚度:
    - 0805: 0.051
    - 1206: 0.060
    - 1210: 0.067
    - 1808: 0.080
    - 1812: 0.100
    - 1825: 0.100
    - 2220: 0.130
    - 2225: 0.100
    - 3640: 0.100
    - 引脚规格:
    - 最小:0.25 mm(0.010 in)
    - 最大:0.75 mm(0.030 in)
    - 电压等级:
    - 600V/630V: C
    - 1000V: A
    - 1500V: S
    - 2000V: G
    - 2500V: W
    - 3000V: H
    - 4000V: J
    - 5000V: K
    - 容差范围:
    - C0G: ±5%, ±20%
    - X7R: ±10%, ±20%, +80%, -20%
    - 温度系数:
    - C0G: ±15%
    - X7R: 0 ±30 ppm/°C

    产品特点和优势


    - 高容值和低漏电流:高压MLC芯片能够在高电压环境中提供高容值,同时保持较低的漏电流。
    - 宽泛的工作温度范围:从-55°C到+125°C,适合各种恶劣环境。
    - 优越的温度稳定性:C0G陶瓷电介质具有极高的温度稳定性。
    - 特殊设计:采用特殊防弧涂层,适用于1825、2225和3640尺寸的产品,以防止外部电弧。

    应用案例和使用建议


    - 高频功率转换器:这些电容器常用于高频率功率转换器的钳位电路中,提高系统的整体效率。
    - 开关电源(SMPS):用于谐振电路,提升开关电源的稳定性和响应速度。
    - 高电压耦合/直流阻隔:例如,在高压电力传输系统中,用于隔离和滤波。
    - 使用建议:
    - 在焊接过程中,需要特别注意温度梯度,不应超过4°C/s。
    - 大尺寸电容器(如1210及以上)应仅采用回流焊工艺进行安装。
    - 可能需要额外的表面涂层保护,以避免外部电弧风险。

    兼容性和支持


    - 兼容性:部分尺寸的电容器还提供带引脚版本,适合通过孔安装或表面贴装。
    - 技术支持:厂商提供详细的技术支持,包括定制化服务。如需更多选项,可联系工厂获取更多信息。

    常见问题与解决方案


    - Q1:如何处理焊接过程中的温度梯度?
    - A1:在加热或冷却过程中,温度梯度不应超过4°C/s。确保预热温度不超过峰值温度50°C。
    - Q2:哪些尺寸的产品适合回流焊?
    - A2:1210及以上的尺寸适合回流焊。
    - Q3:如何避免电容器的外部电弧?
    - A3:可以考虑使用特殊表面涂层材料进行保护。

    总结和推荐


    高压MLC芯片电容器以其卓越的性能和可靠性,在高电压应用领域表现出色。其高容值、低漏电流、宽工作温度范围以及优异的温度稳定性使其成为许多高电压应用的理想选择。如果您的应用涉及高电压,这些电容器无疑是一个值得推荐的选择。

22201C685K4T2A参数

参数
电容值 6.8μF
容差 ±10%
温度系数 X7R
额定电压 100V
通用封装 2220
包装方式 卷带包装

22201C685K4T2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

22201C685K4T2A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 22201C685K4T2A 22201C685K4T2A数据手册

22201C685K4T2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.2814
10+ ¥ 12.3903
50+ ¥ 11.5643
100+ ¥ 11.5643
200+ ¥ 11.3578
500+ ¥ 11.1513
2500+ ¥ 11.1513
5000+ ¥ 11.1513
库存: 272
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.28
