W3L1ZC105MAT1A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 1μF ±20% X7R 10V 0612 贴片安装 1.6mm*3.2mm*3.2mm
供应商型号: TS-W3L1ZC105MAT1A
供应商: 海外现货
标准整包数: 2000

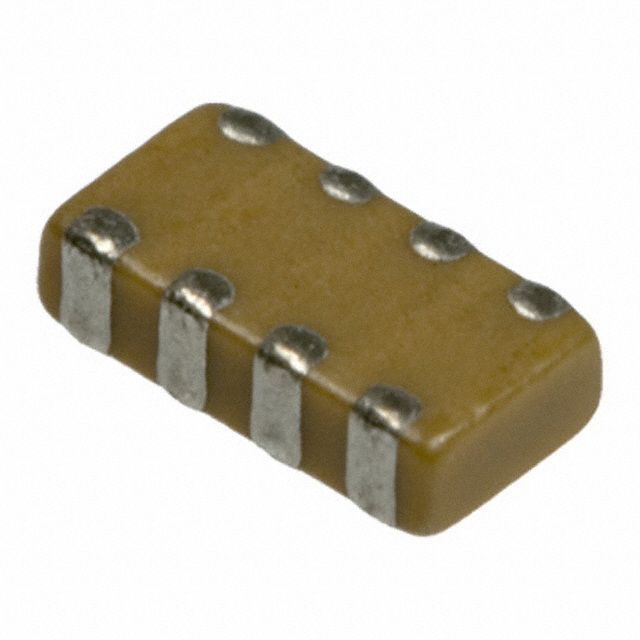

AVX 陶瓷电容 W3L1ZC105MAT1A

W3L1ZC105MAT1A概述

    # 高质量电子元器件产品技术手册文章

    产品简介


    Inter-Digitated Capacitors(IDCs)是专为半导体封装和板级去耦设计的电容器。它们被广泛应用于具有高功率要求的CPU、GPU、ASIC和ASSP等高性能芯片上。IDCs的主要功能是降低电源传输网络(PDN)的等效串联电感(ESL),从而提高系统的响应速度和可靠性。

    技术参数


    基本规格
    - 封装尺寸:0306、0508、0612
    - 工作温度范围:X7R = -55°C 到 +125°C;X5R = -55°C 到 +85°C;X7S = -55°C 到 +125°C
    - 电压等级:4V、6.3V、10V、16V、25V
    - 引脚配置:8个引脚
    - 厚度选项:0.55mm 或 0.95mm
    - 表面处理:镍/锡电镀
    性能参数
    - 电容值:从0.010μF到3.3μF
    - 容差:±20%
    - 阻抗:在1000MHz时为0.001Ω
    - 最大厚度:0.55mm至1.22mm
    - 耐压能力:4V至25V
    电气特性
    - 损耗因子:≤6.3V时为6.5%,10V时为5.0%,≥16V时为3.5%
    - 绝缘电阻:100,000MΩ min,或1,000MΩ/μF min
    - 热膨胀系数:12.0 ppm/C
    - 热导率:4-5W/M·K
    工作环境
    - 湿度:非潮湿环境
    - 振动:适用于常规应用
    - 冲击:适合工业级应用

    产品特点和优势


    - 低等效串联电感(ESL):通过独特的设计,IDCs能够显著降低PDN的等效串联电感,提高系统的响应时间。
    - 高可靠性:多层陶瓷电容器(MLCCs)并联使用来降低ESL的方法虽然可行,但IDCs的设计更加优化,提供了更高的可靠性和更长的使用寿命。
    - 节省空间:相比传统的MLCCs,IDCs能够减少所需的电容器数量,从而节约宝贵的PCB空间。
    - 成本效益:作为AVX开发的低成本解决方案,IDCs提供了一种替代标准MLCC的高性价比选择。

    应用案例和使用建议


    应用案例
    IDCs主要应用于需要高性能和高可靠性的应用中,如CPU、GPU和高性能IC等。这些器件可以在各种功率水平和速度下工作,非常适合于高频率应用,如无线通信、高性能计算和服务器等。
    使用建议
    - 布局优化:在布线时,建议将IDCs放置在靠近电源供应的地方,以减少电源传输路径中的阻抗。
    - 温控管理:由于IDCs的工作温度范围较广,建议在高温环境下采取散热措施,以确保最佳性能。
    - 防潮措施:IDCs虽然对湿度不敏感,但在潮湿环境中应使用适当的防护措施。

    兼容性和支持


    IDCs与大多数现代电子元器件和设备具有良好的兼容性。AVX公司提供了详尽的技术文档和支持,包括在线资源和客户支持服务。此外,还可联系工厂获取特定型号的定制选项和技术咨询。

    常见问题与解决方案


    常见问题及解决办法
    1. 问题:长时间运行后,设备性能下降。
    - 解决办法:检查是否有过载现象,调整电源输出并确保正确的安装位置。
    2. 问题:电路中出现电磁干扰。
    - 解决办法:使用屏蔽线缆,并在电路设计中加入滤波器以减小EMI影响。
    3. 问题:在低温环境下工作不稳定。
    - 解决办法:检查电容器的额定工作温度范围,如果必要,可以添加额外的加热装置以保持在合适的操作范围内。

    总结和推荐


    AVX的IDC低电感电容器是一款针对高功率、高频率应用设计的高性能产品。其低ESL特性、高可靠性、紧凑设计以及成本效益使其成为当今电子系统中的优选部件。特别是在需要高效电源传输网络的应用中,IDCs展示了其卓越的价值和市场竞争力。对于希望提升系统性能和可靠性的工程师和设计师来说,强烈推荐使用IDCs。

W3L1ZC105MAT1A参数

参数
电容值 1μF
容差 ±20%
温度系数 X7R
额定电压 10V
长*宽*高 1.6mm*3.2mm*3.2mm
通用封装 0612
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W3L1ZC105MAT1A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W3L1ZC105MAT1A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX W3L1ZC105MAT1A W3L1ZC105MAT1A数据手册

W3L1ZC105MAT1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
