TCJE685M063R0100

产品分类: 钽电容
厂牌: AVX
产品描述: 6.8μF 2000h@ 105°C ±20% 63V 100mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*4.3mm
供应商型号: DMT-TCJE685M063R0100
供应商: 海外现货
标准整包数: 400

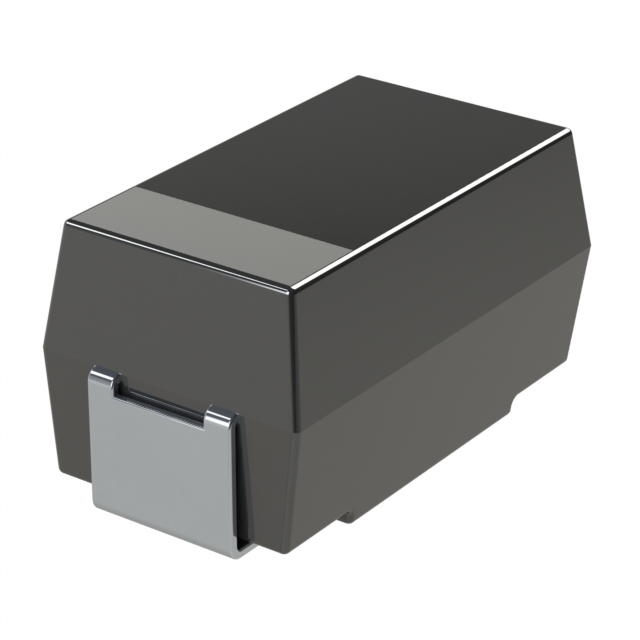

AVX 钽电容 TCJE685M063R0100

TCJE685M063R0100概述


    产品简介


    TCJ系列导电聚合物固态电解质片式电容器是专为高可靠性设计的产品,广泛应用于智能手机、平板电脑、笔记本电脑、液晶电视及电源供应等领域。该系列产品通过导电聚合物技术实现低ESR(等效串联电阻)和高可靠性,在高温和大电流条件下表现出色。

    技术参数


    - 电容值范围: 0.47μF 至 470μF
    - 额定电压: 2.5Vdc 至 125Vdc
    - 容差: ±20%
    - 漏电流: 0.1CV
    - 可靠性: 1%每1000小时 @ 85°C
    - 耐焊接热: 三次260°C峰值, 每次持续不超过10秒
    - 尺寸规格: 包括19种不同的外形尺寸

    产品特点和优势


    1. 导电聚合物电极:具有较高的导电性,提升电容性能。
    2. 良性失效模式:在推荐使用条件下不会产生有害物质。
    3. 较低的ESR:提升电路的效率和稳定性。
    4. 高耐温性:可在260°C的温度下进行3次回流焊而不损坏。
    5. 多种封装选项:提供19种不同的尺寸选择,适应各种需求。

    应用案例和使用建议


    - 智能电话和平板电脑:利用其低ESR和高效能的特点,可以显著提升设备性能和寿命。
    - 笔记本电脑:通过优化电容配置,可有效提升电池管理系统的稳定性和效率。
    - LCD电视:适合在大功率环境中应用,提高电源管理系统的效率。

    使用建议:
    - 在设计阶段充分考虑电容值和额定电压,确保满足具体应用场景的要求。
    - 避免长时间处于最大温度和湿度条件下使用,以免影响电容的长期性能。
    - 注意电压降额、纹波电流和电流冲击的影响,以延长电容的使用寿命。

    兼容性和支持


    - 兼容性:适用于各种电子设备,特别是那些对电容性能有严格要求的应用。
    - 支持和服务:AVX公司提供详尽的技术支持,包括应用指导、样品支持和售后维修服务。建议在使用前咨询官方技术支持。

    常见问题与解决方案


    - Q: 如何避免电容失效?
    A: 确保工作环境在推荐的温度范围内,不超出最大额定电压。
    - Q: 如何测量漏电流?
    A: 使用标准测试仪器,在规定的电压和温度下进行测量。
    - Q: 如何判断是否需要更换电容?
    A: 定期检测ESR值,如果发现显著增加,则可能需要更换。

    总结和推荐


    综合评估:
    TCJ系列导电聚合物固态电解质片式电容器凭借其高可靠性和低ESR等特点,使其成为众多应用场景的理想选择。该系列电容器不仅具备优异的性能表现,还拥有多种封装尺寸可供选择,能够灵活应对不同的设计需求。
    推荐意见:
    鉴于TCJ系列电容器的高性能、多样化的封装尺寸以及广泛的应用场景,我们强烈推荐在需要高可靠性的应用场景中使用此系列电容器。其在智能手机、平板电脑、笔记本电脑、液晶电视以及电源供应领域的优异表现,将显著提升整体系统性能。

TCJE685M063R0100参数

参数
电容值 6.8μF
工作寿命 2000h@ 105°C
ESR-等效串联电阻 100mΩ@ 100kHz
容差 ±20%
额定电压 63V
长*宽*高 7.3mm*4.3mm*4.3mm
通用封装 2917
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

TCJE685M063R0100厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TCJE685M063R0100数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TCJE685M063R0100 TCJE685M063R0100数据手册

TCJE685M063R0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.8941 ¥ 16.0055
库存: 800
起订量: 800 增量: 400
交货地:
最小起订量为:400
合计: ¥ 6402.2
