首页  >  产品百科  >  2220HC682KAZ1A

2220HC682KAZ1A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 6.8nF ±10% X7R 3KV 2220 贴片安装 5.7mm(长度)*5mm(宽度)
供应商型号: DMT-2220HC682KAZ1A
供应商: 海外现货
标准整包数: 500

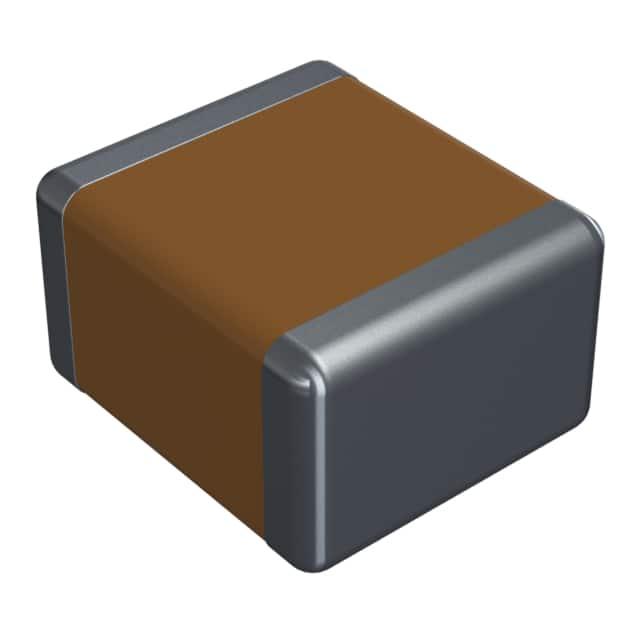

AVX 陶瓷电容 2220HC682KAZ1A

2220HC682KAZ1A概述

    # High Voltage MLC Chips FLEXITERM® 技术手册

    产品简介


    高电压MLC(多层陶瓷)芯片是专为高压系统设计的电容器,广泛应用于高频功率转换器的抑制器、开关电源模块中的谐振器以及高压耦合/直流阻断等场合。这些电容器具备高值、低泄漏电流和小尺寸等特点,满足严格的性能要求。其中,AVX推出的FLEXITERM®系列高电压MLC芯片,通过独特的设计进一步提升了机械耐久性和温度循环性能,使其特别适合需要严苛环境稳定性的应用场景。
    主要功能
    - 高电压承受能力:支持600V到5000V的工作电压范围。
    - 低等效串联电阻(ESR):在高频下表现优异。
    - 紧凑设计:满足空间受限的应用需求。
    应用领域
    - 高频功率转换器的抑制器
    - 开关电源模块(SMPS)的谐振器
    - 高压耦合/直流阻断电路

    技术参数


    以下是关键的技术规格和性能参数:
    | 参数 | 值 |

    | 工作电压(V) | 600V至5000V |
    | 温度系数 | NP0(C0G): ±30 ppm/°C |
    | 容量范围 | 10 pF至0.82 μF |
    | 温度范围 | -55°C至+125°C |
    | 绝缘电阻 | (+25°C)≥100K MΩ 或 ≥1000 MΩ·μF,取较小值 |
    | (+125°C)≥10K MΩ 或 ≥100 MΩ·μF,取较小值 |
    | 损耗因子 | ≤0.25%(@1kHz, 25°C) |

    产品特点和优势


    特点
    1. 高可靠性和稳定性:采用先进的陶瓷材料和结构设计,确保在极端温度和高电压下的长期稳定运行。
    2. 优异的机械性能:FLEXITERM®涂层能够有效提高抗弯折和热循环能力。
    3. 广泛的电压范围:支持从600V到5000V的宽广电压选择,适用于不同应用场景。
    4. 环保认证:符合RoHS标准,采用100%锡端接。
    优势
    - 出色的容量精度(±5%、±10%、±20%),满足精确应用需求。
    - 小巧体积设计,适合空间受限的设计。
    - 良好的ESR表现,在高频条件下保持较低的能量损耗。

    应用案例和使用建议


    应用案例
    1. 在高频功率转换器中作为阻尼电容器,用于抑制高频噪声并保护敏感器件。
    2. 在开关电源模块中,作为谐振电容器以优化转换效率。
    3. 高压电力传输中的隔离耦合电容。
    使用建议
    - 匹配电压等级:根据具体应用场景选择合适的电压等级,避免过载运行。
    - 温控管理:在高温环境下使用时需注意散热设计,避免过热影响寿命。
    - 焊接工艺:优先使用回流焊方式连接,确保良好的电气接触。

    兼容性和支持


    兼容性
    FLEXITERM®系列高电压MLC芯片可与其他标准组件无缝集成,尤其适用于需要高压和高频率特性的系统。
    支持服务
    AVX提供全面的技术支持,包括产品选型指导、定制化服务及售后维护支持。如有非标准尺寸需求,可联系工厂获取详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度上升导致性能下降 | 加强散热措施,如添加散热片或风扇 |
    | 容量超出预期变化范围 | 检查安装环境是否符合温度要求 |
    | 接触不良 | 重新检查焊接质量和连接方式 |

    总结和推荐


    优点

    总结


    - 高性能、高可靠性,满足复杂环境下的应用需求。
    - 多种电压等级和容量配置,适应性强。
    - 独特的FLEXITERM®涂层设计增强机械和热稳定性。
    推荐结论
    综上所述,FLEXITERM®系列高电压MLC芯片是一款性能卓越的产品,特别适合需要高性能和稳定性的高压电路。对于需要严格控制功耗、空间利用率以及工作环境适应性的应用,该产品无疑是理想的选择。
    推荐指数:★★★★★

2220HC682KAZ1A参数

参数
电容值 6.8nF
容差 ±10%
温度系数 X7R
额定电压 3KV
长*宽*高 5.7mm(长度)*5mm(宽度)
通用封装 2220
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

2220HC682KAZ1A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

2220HC682KAZ1A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 2220HC682KAZ1A 2220HC682KAZ1A数据手册

2220HC682KAZ1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
