F971V335MCC

产品分类: 钽电容
厂牌: AVX
产品描述: 3.3μF ±20% 35V 2Ω 2312 贴片安装 6mm*3.2mm*2.8mm
供应商型号: DMT-F971V335MCC
供应商: 海外现货
标准整包数: 500

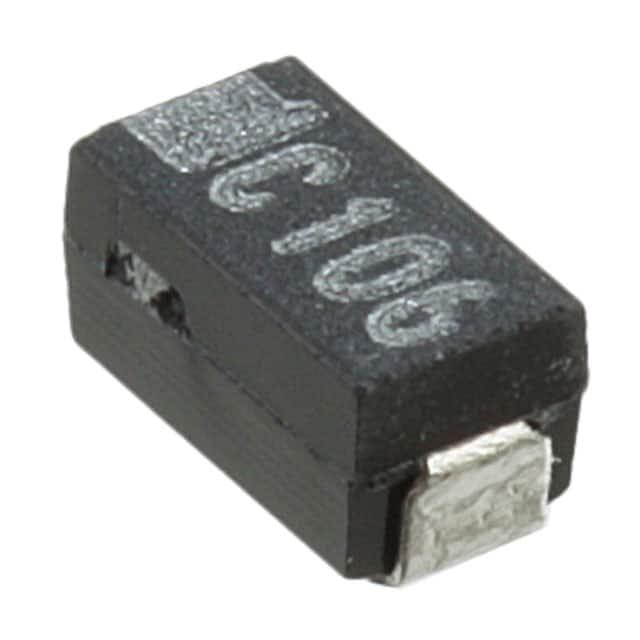

AVX 钽电容 F971V335MCC

F971V335MCC概述

    F97系列树脂封装芯片电容器技术手册

    产品简介


    F97系列树脂封装芯片电容器是一款适用于多种应用场合的高性能电子元件。这些电容器具有良好的可靠性和稳定性能,符合RoHS3指令(2015/863/EU)及AEC-Q200标准。它们采用SMD J-引脚设计,特别适合于汽车电子、工业设备等领域的应用。

    技术参数


    以下是F97系列电容器的关键技术参数:
    - 尺寸规格:(单位:毫米)
    - A: 3216-18 (3.20 × 1.60 × 1.20)
    - B: 3528-21 (3.50 × 2.80 × 2.20)
    - C: 6032-27 (6.00 × 3.20 × 2.20)
    - N: 7343-30 (7.30 × 4.30 × 2.40)
    - 额定电压范围:(单位:伏特)
    - 6.3V, 10V, 16V, 20V, 25V, 35V
    - 容值范围:(单位:微法)
    - 0.33μF至100μF
    - 温度范围:-55°C至+125°C
    - 最大漏电流:
    - 在额定电压下,20°C时最大漏电流为0.01CV或0.5μA。
    - 在额定电压下,85°C时最大漏电流为0.1CV或5μA。
    - 在降额电压下,125°C时最大漏电流为0.125CV或6.3μA。
    - 电容变化率:
    - 温度范围内的最大变化率为:+15%(+125°C),+10%(+85°C),-10%(-55°C)。
    - ESR(等效串联电阻)@ 100kHz:参见下一页表格。
    - DF(损耗因子)@ 120Hz:参见下一页表格。

    产品特点和优势


    - 增强可靠性:F97系列采用了改进的设计,可靠性FR仅为0.5%/1000小时,远优于行业平均水平。
    - 高精度:电容容值精度高达±10%,适用于高精度电路设计。
    - 100%通过浪涌电流测试:确保电容器在高电流冲击下的稳定性。
    - 符合RoHS3标准:确保无铅化,符合环保要求。
    - SMD J-引脚设计:便于自动化生产和安装。

    应用案例和使用建议


    - 汽车电子:用于发动机控制单元(ECU)等关键系统,确保系统的稳定性和可靠性。
    - 工业设备:应用于需要高稳定性和宽温度范围的工业设备中。
    使用建议:
    - 在高温环境下使用时,应选择额定电压较高的型号,以减少漏电流并提高可靠性。
    - 对于需要高精度的电路,建议使用容值精度更高的型号。

    兼容性和支持


    F97系列电容器与其他标准SMD器件兼容,可以轻松集成到现有系统中。AVX公司提供全面的技术支持,包括产品设计咨询、生产和售后维护服务。

    常见问题与解决方案


    - 问题1:漏电流过大。
    - 解决方案:检查工作环境温度是否超过额定温度范围,必要时更换更高级别的型号。

    - 问题2:电容变化率过高。
    - 解决方案:选择适合工作温度范围的型号,并进行适当的温度补偿设计。

    总结和推荐


    F97系列树脂封装芯片电容器凭借其卓越的可靠性、稳定的性能和广泛的适用性,在多个领域得到了广泛应用。它们尤其适合于需要高可靠性的汽车电子和工业设备中。因此,强烈推荐在相关项目中选用此系列电容器。
    请注意,详细的技术规格和性能参数请参见制造商提供的完整技术手册。

F971V335MCC参数

参数
电容值 3.3μF
容差 ±20%
额定电压 35V
工作寿命 -
ESR-等效串联电阻
长*宽*高 6mm*3.2mm*2.8mm
通用封装 2312
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

F971V335MCC厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F971V335MCC数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F971V335MCC F971V335MCC数据手册

F971V335MCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
