首页  >  产品百科  >  TLJH107M010R0900

TLJH107M010R0900

产品分类: 钽电容
厂牌: AVX
产品描述: 100μF ±20% 10V 900mΩ 1210,1411 贴片安装 3.5mm*2.8mm*1.5mm
供应商型号: DMT-TLJH107M010R0900
供应商: 海外现货
标准整包数: 2500

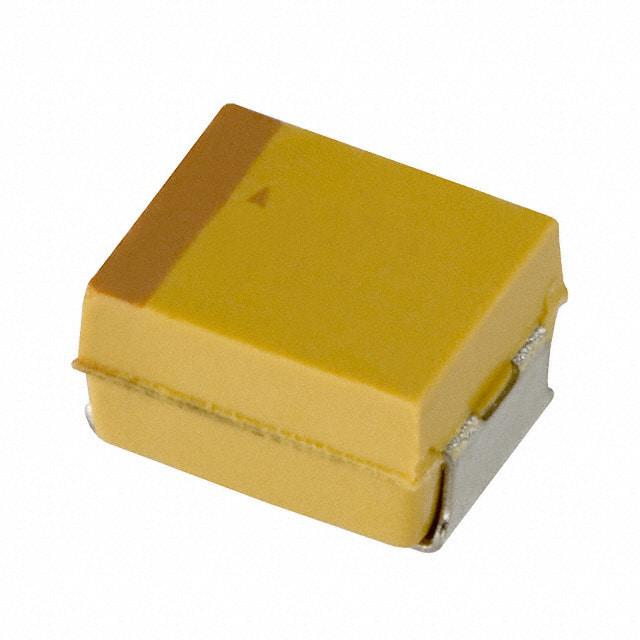

AVX 钽电容 TLJH107M010R0900

TLJH107M010R0900概述

    高质量文章:TLJ系列钽固体电容器技术手册解析

    1. 产品简介


    TLJ系列钽固体电解质芯片电容器是AVX公司推出的高CV消费级系列电容器,专为移动电话、MP3/4播放器及其他消费类电子产品设计。这类电容器具备高体积效率、可耐受多次回流焊接(最高260℃),并提供多种封装尺寸以满足不同应用需求。其核心技术包括先进的锰氧化物阳极技术,确保在严苛工作条件下依然稳定可靠。
    - 产品类型: 钽固体电解质电容器
    - 主要功能: 高容量、高可靠性、适应高频率应用
    - 应用领域: 移动设备、音频播放器、其他消费电子产品

    2. 技术参数


    以下是TLJ系列钽电容器的关键技术规格:
    | 参数名称 | 具体值 |

    | 容量范围 | 10μF 至 1500μF |
    | 容量公差 | ±20% |
    | 工作电压范围 | 2.5V 至 20V |
    | 温度范围 | -55°C 至 +125°C |
    | 环境温度依赖性 | 25°C下测得,85°C时降额至50%,125°C时降额至20% |
    | 最大漏电流 | 初始值的2倍 |
    | 最大等效串联电阻(ESR)| 按初始值的1.25倍计算 |
    支持不同封装代码(如A、B、F、G等),并提供了多种组合选择,具体见型号表。

    3. 产品特点和优势


    TLJ系列钽电容器具有以下显著特点及优势:
    - 高体积效率: 能够在有限空间内实现更大的电容量。
    - 三重回流焊兼容性: 可承受最高260℃的回流焊温度,适合自动化生产。
    - 环保友好: 无铅化设计,符合RoHS标准。
    - 广泛适用性: 在消费类电子产品如手机、音乐播放器等领域表现优异。
    这些特点使其在市场上具有较强的竞争力,尤其适用于需要高可靠性的低功耗电路设计。

    4. 应用案例和使用建议


    典型应用场景:
    - 手机电源管理模块
    - MP3/4播放器音频解码滤波电路
    - 数字信号处理中的耦合/去耦电容
    使用建议:
    - 在高温环境下,需适当降低工作电压以延长使用寿命。
    - 电容容量的选择应根据电路的具体需求进行匹配,避免过载运行。

    5. 兼容性和支持


    TLJ系列钽电容器兼容市场上主流的SMD贴片设备,并可通过J-STD-020定义的湿度敏感等级(MSL)标准。AVX公司为客户提供详尽的技术支持和维护服务,确保产品的长期稳定性。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的问题及对应解决方案:
    - 问题: 漏电流超标
    解决方法: 检查焊接工艺是否规范,确认电容器未受到机械损伤。

    - 问题: 容量漂移过大
    解决方法: 确保安装环境的温度与湿度在允许范围内,检查是否有静电影响。
    - 问题: ESR异常升高
    解决方法: 核实电容器额定参数是否满足实际电路要求。

    7. 总结和推荐


    综上所述,TLJ系列钽固体电解质芯片电容器凭借其高容量、高可靠性及广泛的温度适应性,在消费电子领域表现出色。其独特的性能特点和多样化的封装选项,使其成为众多设计工程师的理想选择。
    推荐指数: ★★★★★
    适用于对空间利用率和环境适应性要求较高的应用场景。如果您正在寻找一款高性价比且高性能的电容器,TLJ系列无疑是一个明智之选。

TLJH107M010R0900参数

参数
电容值 100μF
额定电压 10V
工作寿命 -
ESR-等效串联电阻 900mΩ
容差 ±20%
长*宽*高 3.5mm*2.8mm*1.5mm
通用封装 1210,1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TLJH107M010R0900厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TLJH107M010R0900数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TLJH107M010R0900 TLJH107M010R0900数据手册

TLJH107M010R0900封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 1.0361 ¥ 8.7552
库存: 17500
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 21888
