首页  >  产品百科  >  F910J476MAAAJ6

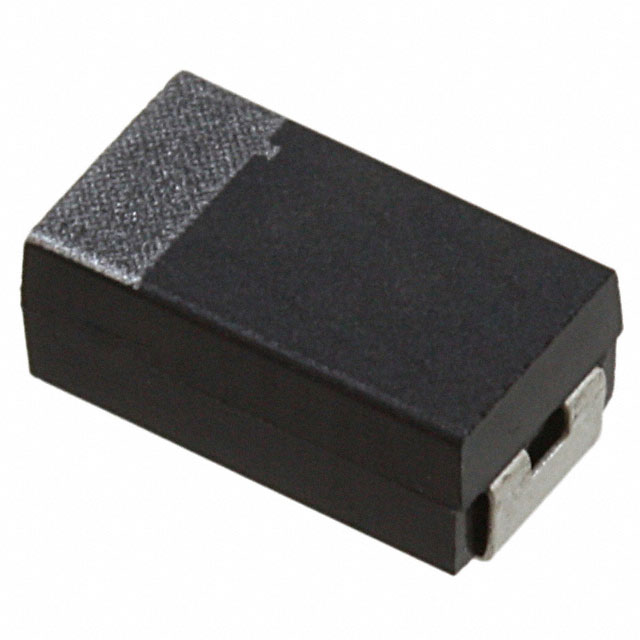

F910J476MAAAJ6

产品分类: 钽电容
厂牌: AVX
产品描述: 47μF 2000h@ 125°C ±20% 6.3V 1.25Ω@ 100kHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 2992442
供应商: 海外现货
标准整包数: 5
AVX 钽电容 F910J476MAAAJ6

F910J476MAAAJ6概述

    F91-AJ6 Series — Low ESR, Resin-Molded Chip - Automotive Product Range

    1. 产品简介


    F91-AJ6系列是低等效串联电阻(ESR)树脂封装芯片电容器,适用于汽车电子领域。这类电容器具有紧凑设计,广泛应用于车内娱乐系统和舱内电子设备中。它们的主要功能是在高湿度、高温度环境下提供稳定可靠的电容值。

    2. 技术参数


    - 合规性: 符合RoHS3指令2015/863/EU标准及AEC-Q200规范。
    - 测试: 所有样品均通过100%浪涌电流测试。
    - 额定电压: 包括6.3V、10V、16V及更高至35V。
    - 电容值范围: 10μF至220μF。
    - 尺寸代码: A(1206)、B(1210)、N(2917),具体尺寸见下表。
    - 工作温度范围: -55°C 至 +125°C。
    - 耐压: 在20°C、85°C及125°C下的漏电流要求不超过特定值。
    - 温度系数: +15%最大值 @ +125°C,+10%最大值 @ +85°C,-10%最大值 @ -55°C。
    - 表面安装(SMD): 适用于带卷装的包装。

    3. 产品特点和优势


    - 低ESR: 改善电源转换效率。
    - 高可靠性: 通过100%浪涌电流测试确保长期稳定性。
    - 宽温度范围: 适应极端温度条件下的汽车电子设备。
    - 符合汽车标准: 遵循AEC-Q200规范,确保高耐用性。

    4. 应用案例和使用建议


    - 应用案例: 适用于汽车空调控制板、音响系统及车身控制系统等汽车电子设备。
    - 使用建议: 在选择电容器时,应根据具体应用需求确定合适的电容值和额定电压;安装时需确保引脚正确对齐并保持适当的压力负载,以避免焊接不良。

    5. 兼容性和支持


    - 兼容性: 完全兼容现有的汽车电子模块及系统。
    - 支持: 厂商提供详尽的技术支持文档,以及在线查询平台上的最新免责声明,便于用户参考和查询。

    6. 常见问题与解决方案


    - 问题: 如何判断电容器是否存在故障?
    - 解决方案: 使用万用表测量电容器的电容值,对比出厂测试报告的数据,如偏差过大,则可能存在故障。
    - 问题: 如何处理安装后出现的偏移现象?
    - 解决方案: 检查焊接质量,重新定位电容器位置,并确保焊接牢固。

    7. 总结和推荐


    总体而言,F91-AJ6系列电容器以其低ESR、高可靠性、宽温范围和优良的制造标准,在汽车电子设备中表现出色。建议在严苛的工作环境中选用此系列产品,以提升系统的整体性能和稳定性。

F910J476MAAAJ6参数

参数
电容值 47μF
ESR-等效串联电阻 1.25Ω@ 100kHz
容差 ±20%
额定电压 6.3V
工作寿命 2000h@ 125°C
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

F910J476MAAAJ6厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F910J476MAAAJ6数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F910J476MAAAJ6 F910J476MAAAJ6数据手册

F910J476MAAAJ6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.8912
50+ ¥ 3.7355
250+ ¥ 3.4865
500+ ¥ 3.4865
库存: 1886
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 19.45
直接购买
加入购物车
