F981C105MMA

产品分类: 钽电容
厂牌: AVX
产品描述: 1μF ±20% 16V 10Ω 0603 贴片安装 1.6mm*850μm*900μm
供应商型号: 2408419
供应商: element14
标准整包数: 10

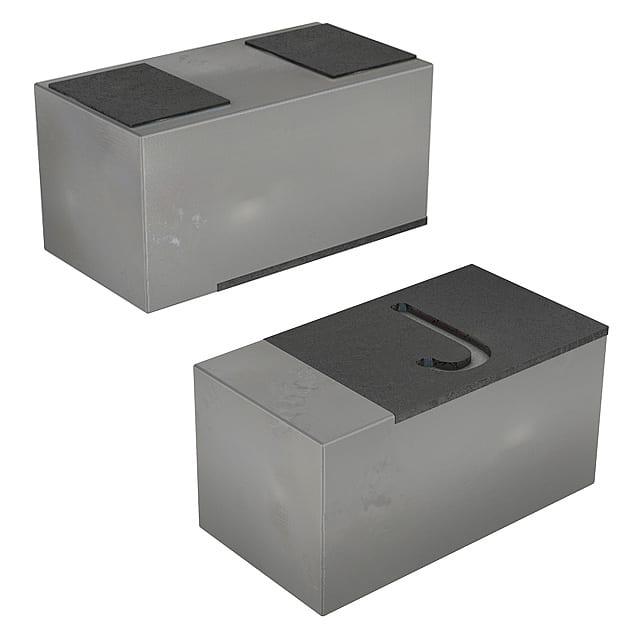

AVX 钽电容 F981C105MMA

F981C105MMA概述


    产品简介


    F98系列高CV焊端贴片电容是一款适用于智能手机、移动电话、无线模块和助听器的小型低轮廓贴片电容。它采用面向下的表面贴装设计(SMD Face Down Design),符合RoHS3指令,并通过了100%浪涌电流测试。这种电容具有极高的CV值,能够在多种应用环境中提供稳定可靠的性能。

    技术参数


    尺寸规格
    | 系列 | 尺寸代码 | 长度(L) | 宽度(W1) | 宽度(W2) | 高度(H) | 引脚间距(S1) | 引脚间距(S2) |

    | M | 0603 | 1.60 mm | 0.85 mm | 0.65 mm | 0.80 mm | 0.50 mm | 0.60 mm |
    | S | 0805 | 2.00 mm | 1.25 mm | 0.90 mm | 0.80 mm | 0.50 mm | 1.00 mm |
    | U | 0402 | 1.10 mm | 0.60 mm | 0.35 mm | 0.55 mm | 0.30 mm | 0.50 mm |
    技术规格
    | 参数 | 规格范围 |

    | 工作温度范围 | -55°C 到 +125°C |
    | 额定电压 | 2.5V 到 35V |
    | 容量公差 | ±20% |
    | 泄漏电流 | 参考图表 |
    | 耗散因数(120Hz) | 参考图表 |
    | 100kHz阻抗(ESR) | 参考图表 |
    | 100kHz RMS电流 | 参考图表 |
    | 温度循环 | -55°C / +125°C, 30分钟/次, 5次循环 |
    | 压力测试 | 水平施加5N压力,持续10±1秒 |

    产品特点和优势


    F98系列高CV焊端贴片电容具备以下独特功能和优势:
    1. 环保合规:符合RoHS3指令,确保产品安全无害。
    2. 小尺寸低轮廓:特别适合空间受限的应用环境,如智能手机和平板电脑。
    3. 高CV值:提供更高的电容量,适用于需要大容量电容的应用场景。
    4. 高可靠性:经过100%浪涌电流测试,确保在极端条件下的稳定性。
    5. 兼容性强:适用于多种标准SMD设备,易于集成到各种电路设计中。

    应用案例和使用建议


    F98系列高CV焊端贴片电容广泛应用于智能手机、移动电话、无线模块和助听器等设备中。以下是具体的使用建议:
    1. 智能手机和平板电脑:用于电源管理、信号处理等关键电路,确保设备的高效运行。
    2. 无线模块:提供稳定可靠的电容,以应对快速变化的信号需求。
    3. 助听器:在高频噪声环境下,提供稳定的电容,确保助听器的正常工作。

    兼容性和支持


    - 兼容性:该产品与其他标准SMD设备高度兼容,方便集成。
    - 技术支持:AVX公司提供了详细的技术文档和支持服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. Q: 产品是否存在电压过载的风险?
    - A: 不会,因为产品经过严格的浪涌电流测试,且额定电压范围广泛,可以适应多种应用环境。

    2. Q: 如何检测产品的可靠性?
    - A: 产品通过多项严格测试,如高温老化、湿度测试、热冲击等,确保其长期可靠运行。

    总结和推荐


    F98系列高CV焊端贴片电容是一款集高效、可靠和环保于一体的电容产品。其独特的小尺寸和低轮廓设计使其成为空间受限应用的理想选择。同时,严格的测试和环保合规性使其在工业和消费电子产品中广受好评。我们强烈推荐此产品用于需要高CV值和稳定性的应用场合。

F981C105MMA参数

参数
电容值 1μF
ESR-等效串联电阻 10Ω
容差 ±20%
额定电压 16V
工作寿命 -
长*宽*高 1.6mm*850μm*900μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F981C105MMA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F981C105MMA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F981C105MMA F981C105MMA数据手册

F981C105MMA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.7132
100+ ¥ 1.85
500+ ¥ 1.83
1000+ ¥ 1.8
2000+ ¥ 1.77
4000+ ¥ 1.74
库存: 4939
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 27.13
