首页  >  产品百科  >  TLJA107M006R0500

TLJA107M006R0500

产品分类: 钽电容
厂牌: AVX
产品描述: 100μF ±20% 6.3V 500mΩ 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: UNP-TLJA107M006R0500
供应商: 海外现货
标准整包数: 1

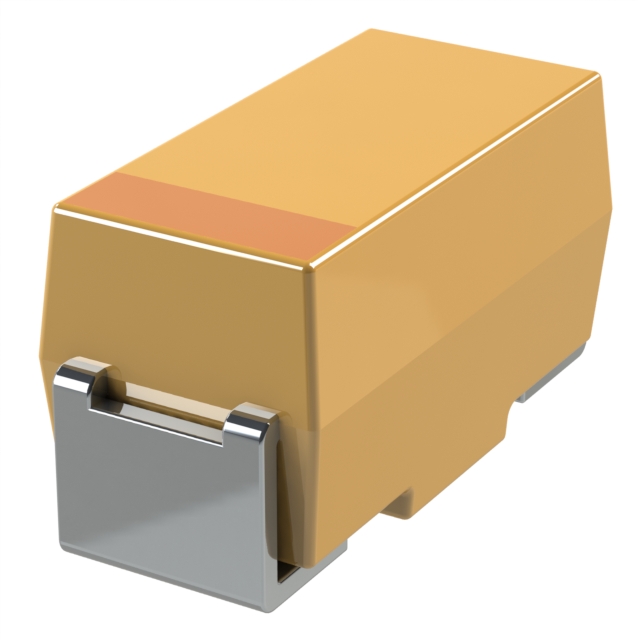

AVX 钽电容 TLJA107M006R0500

TLJA107M006R0500概述


    产品简介


    产品类型
    TLJ系列是高CV(电容值)树脂封装固态钽芯片电容器,属于消费级产品系列。
    主要功能
    TLJ系列电容器具备高体积效率,能够在高温环境下稳定工作,适用于多种电子设备。
    应用领域
    该系列电容器主要用于移动电话、MP3/4播放器等消费电子产品中。

    技术参数


    电气特性
    - 容量范围:10μF至1500μF
    - 额定电压:2.5V、4V、6.3V、10V、16V、20V
    - 温度范围:-55°C 至 +125°C
    - 耐压测试:耐2000小时耐久测试
    - 最大纹波电流:最高可达113mA(具体数值根据型号有所不同)
    性能参数
    - 电容公差:±20%
    - 等效串联电阻(ESR):最大值0.5Ω(根据不同型号和条件变化)
    - 绝缘电阻:最高1581μA

    产品特点和优势


    特点
    - 高体积效率
    - 可承受3次260°C回流焊接
    - 具备100%浪涌电流测试
    - 提供14种不同的尺寸代码
    - 环保设计
    优势
    - 在恶劣的工作环境中表现出色
    - 适用于广泛的消费类电子产品
    - 可满足苛刻的应用需求

    应用案例和使用建议


    应用案例
    - 移动电话、MP3/4播放器等电子设备中广泛使用。
    使用建议
    - 在选择合适型号时,需考虑容量、额定电压及温度范围。
    - 确保正确的安装方法以避免机械应力导致的损坏。

    兼容性和支持


    兼容性
    TLJ系列电容器可与其他标准电子元器件配套使用,具体兼容性需参照相关手册进行确认。
    支持
    制造商提供技术支持,帮助客户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    问题一:电容器是否能够承受高温环境?
    - 解决方案:TLJ系列电容器经过严格测试,可以在高达125°C的温度下工作,且具备优秀的耐温稳定性。
    问题二:电容器的额定电压如何确定?
    - 解决方案:查看技术手册中的“RATINGS & PART NUMBER REFERENCE”部分,找到对应型号的额定电压信息。
    问题三:电容器的安装是否需要注意特定的方向?
    - 解决方案:TLJ系列电容器为极性电容器,需确保正极方向正确连接。通常带标记的一端为正极。

    总结和推荐


    综合评估
    TLJ系列电容器具有高电容值、宽泛的工作温度范围以及优异的耐久性,适合用于各类消费电子产品。尽管初始成本可能较高,但其长期可靠性及多功能性使其成为值得投资的选择。
    推荐
    鉴于上述优点,强烈推荐在需要高性能电容器的应用场合使用TLJ系列。用户可根据具体的应用需求选择合适的型号。

TLJA107M006R0500参数

参数
电容值 100μF
ESR-等效串联电阻 500mΩ
容差 ±20%
额定电压 6.3V
工作寿命 -
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TLJA107M006R0500厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TLJA107M006R0500数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TLJA107M006R0500 TLJA107M006R0500数据手册

TLJA107M006R0500封装设计

查看详情并下载
Symbol
Footprint
3D Model
