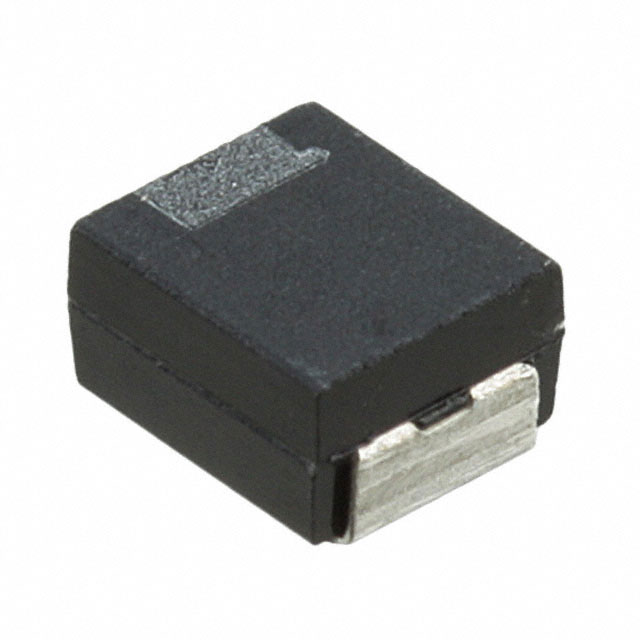

F971A106KBA

产品分类: 钽电容
厂牌: AVX
产品描述: 10μF ±10% 10V 2Ω 1411 贴片安装 3.5mm*2.8mm*2.3mm
供应商型号: DMT-F971A106KBA
供应商: 海外现货
标准整包数: 2000
AVX 钽电容 F971A106KBA

F971A106KBA概述

    高品质电子元器件技术手册

    1. 产品简介


    产品类型:树脂封装芯片型电容器
    主要功能:提供高效的电容存储能力,用于稳压、滤波及信号耦合等功能。
    应用领域:适用于汽车电子(如发动机控制单元)、工业设备及一般电路设计中。

    2. 技术参数


    以下是F97系列电容器的技术规格:
    | 参数 | 规格范围 |

    | 尺寸代码 | A(1206)、B(1210)、C(2312)、N(2917) |
    | 容量范围 | 0.33 μF 至 150 μF |
    | 额定电压 | 6.3V、10V、16V、20V、25V、35V |
    | 温度范围 | 工作温度:-55°C 至 +125°C |
    | 泄漏电流 | ≤0.01CV 或 0.5μA(20°C),≤0.1CV 或 5μA(85°C) |
    | 损耗因子 (DF) | @120Hz,通常≤10% |
    | ESR @100kHz | 不同尺寸代码具体数值不同 |
    | 寿命可靠性 | FR=0.5%/1000小时 |

    3. 产品特点和优势


    - 环保合规:符合RoHS3指令及AEC-Q200标准。
    - 高可靠性:改进后的设计使得失效率为0.5%/1000小时。
    - 浪涌电流测试:所有产品均经过100%浪涌电流测试。
    - SMD J引脚:便于自动化贴装,适合现代电子产品制造。

    4. 应用案例和使用建议


    典型应用:
    - 汽车电子:用于发动机控制单元(ECU),需高可靠性和低温度漂移。
    - 工业设备:要求耐高温、抗振性能强的场合。
    使用建议:
    - 在设计过程中应根据具体电压和温度需求选择合适的型号。
    - 避免过高的电压应用,以延长产品寿命。
    - 若需更高容量或更低阻抗,可选择N型尺寸的较大电容值。

    5. 兼容性和支持


    兼容性:与多种主流SMT设备兼容,适用广泛。
    支持服务:制造商提供详细的产品说明书、技术文档及售后服务,客户可通过官方渠道获取支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流异常增加 | 确保工作环境符合规范,检查焊接质量。 |
    | 容量变化超出预期 | 更换至高稳定性的型号(如THJ或TMJ)。 |
    | 焊接后出现松动现象 | 使用专业的焊接工艺,避免过热损伤。 |

    7. 总结和推荐


    综合评估:F97系列电容器以其高可靠性、低损耗和广泛的温度适应性,在汽车电子及工业应用领域表现出色。特别是其改进的可靠性设计和全面的支持体系,使其在市场上具有较强竞争力。
    推荐:强烈推荐此系列产品用于需要高性能、高可靠性的应用场景。对于预算敏感且对稳定性要求极高的项目尤为适合。
    以上是对F97系列电容器的技术总结,希望可以为您的项目选型提供有力参考!

F971A106KBA参数

参数
电容值 10μF
ESR-等效串联电阻
容差 ±10%
额定电压 10V
工作寿命 -
长*宽*高 3.5mm*2.8mm*2.3mm
通用封装 1411
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

F971A106KBA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F971A106KBA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F971A106KBA F971A106KBA数据手册

F971A106KBA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.4243 ¥ 3.5853
库存: 54000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 7170.6
