首页  >  产品百科  >  W2L1YC104MAT1A

W2L1YC104MAT1A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 100nF ±20% X7R 16V 0508 贴片安装 1.27mm(长度)*2.03mm(宽度)
供应商型号: 478-2121-2-ND
供应商: Digi-Key
标准整包数: 1

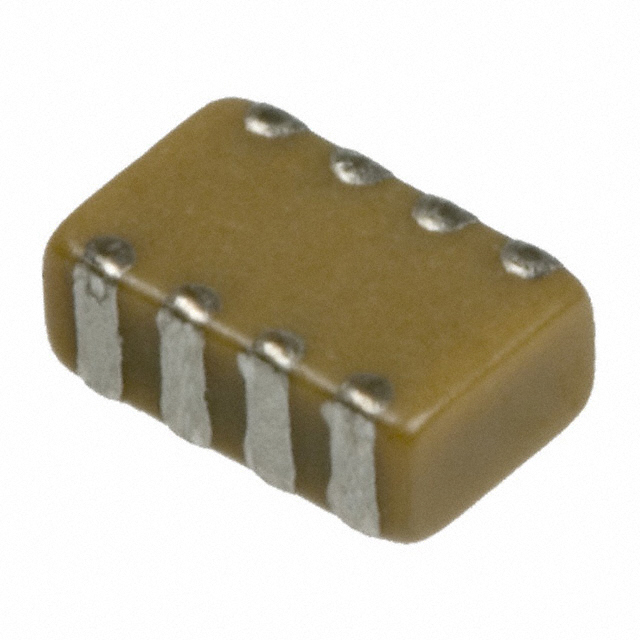

AVX 陶瓷电容 W2L1YC104MAT1A

W2L1YC104MAT1A概述

    IDC低电感电容器(SnPb)技术手册解析

    1. 产品简介


    IDC低电感电容器(Inter-Digitated Capacitors, IDC)广泛应用于半导体封装和板级去耦。这些电容器通过减少寄生电感来提升电源分配网络(Power Delivery Network, PDN)的响应速度,适用于功率等级达到15瓦以上的半导体产品,如CPU、GPU、ASIC和ASSP等。

    2. 技术参数


    IDC低电感电容器的主要技术参数如下:
    - 尺寸:0306、0508、0612
    - 额定电压:4V、6.3V、10V、16V、25V
    - 容值范围:0.01μF到3.3μF
    - 工作温度范围:
    - X7R = -55°C至+125°C
    - X5R = -55°C至+85°C
    - X7S = -55°C至+125°C
    - 温度系数:±15%(0VDC),±22%(X7S)
    - 损耗因子:≤6.3V时最大为6.5%,≥16V时最大为3.5%
    - 绝缘电阻:最小100,000MΩ,或每μF最小1,000MΩ,取两者中较小者
    - 电容公差:±20%
    - 最大厚度:0.55mm、0.95mm、1.22mm
    - 焊盘布局尺寸:多种规格,具体可咨询工厂

    3. 产品特点和优势


    IDC低电感电容器具有以下显著优势:
    - 降低寄生电感:通过减少电感,提高PDN的响应速度。
    - 节省空间:使用低电感IDC替代标准MLCC可以减少所需的电容器数量,从而节省宝贵的电路板空间。
    - 高可靠性:降低组件数量有助于提高系统的整体可靠性。
    - 成本效益:相比于第一代AVX低电感芯片阵列,IDC提供了更经济的选择。

    4. 应用案例和使用建议


    IDC低电感电容器适用于高速系统(>300MHz)的板级去耦,如:
    - CPU/GPU/ASIC/ASSP封装:特别是在采用0.13μ、90nm、65nm和45nm工艺的设备中。
    - 多层陶瓷电容器(MLCC)替代品:通过减少所需电容器的数量,提高整体设计的效率和可靠性。

    使用建议:
    - 尽量选择与系统频率相匹配的容值。
    - 确保正确的焊盘布局以优化信号完整性。
    - 考虑不同温度范围内的工作条件,选择合适的电容器材料。

    5. 兼容性和支持


    IDC低电感电容器与现有的半导体产品和板级设计具有良好的兼容性,可通过不同的封装尺寸和引脚选项进行灵活配置。此外,厂商提供相应的技术支持和售后保障服务。

    6. 常见问题与解决方案


    问题:长时间使用后电容器出现故障。
    解决方法:确保正确安装和良好的热管理措施,避免过热导致损坏。
    问题:高频应用中的响应速度不足。
    解决方法:选择更低电感的电容器,或者增加多个电容器并联使用以减少总电感。

    7. 总结和推荐


    IDC低电感电容器是高性能应用的理想选择,具备出色的性能和可靠性的优势。无论是对于需要减少电感的应用还是需要高效利用空间的设计,这些电容器都是不可或缺的。强烈推荐在高速度、高可靠性要求的应用中使用这些电容器。

W2L1YC104MAT1A参数

参数
电容值 100nF
容差 ±20%
温度系数 X7R
额定电压 16V
长*宽*高 1.27mm(长度)*2.03mm(宽度)
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W2L1YC104MAT1A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2L1YC104MAT1A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX W2L1YC104MAT1A W2L1YC104MAT1A数据手册

W2L1YC104MAT1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.4639 ¥ 3.8824
8000+ $ 0.4565 ¥ 3.82
20000+ $ 0.4536 ¥ 3.7957
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 15529.6
