首页  >  产品百科  >  TLJP336M010R3500

TLJP336M010R3500

产品分类: 钽电容
厂牌: AVX
产品描述: 33μF ±20% 10V 3.5Ω 0805 贴片安装 2.05mm*1.35mm*1.5mm
供应商型号: 581-TLJP336M010R3500
供应商: Mouser
标准整包数: 1

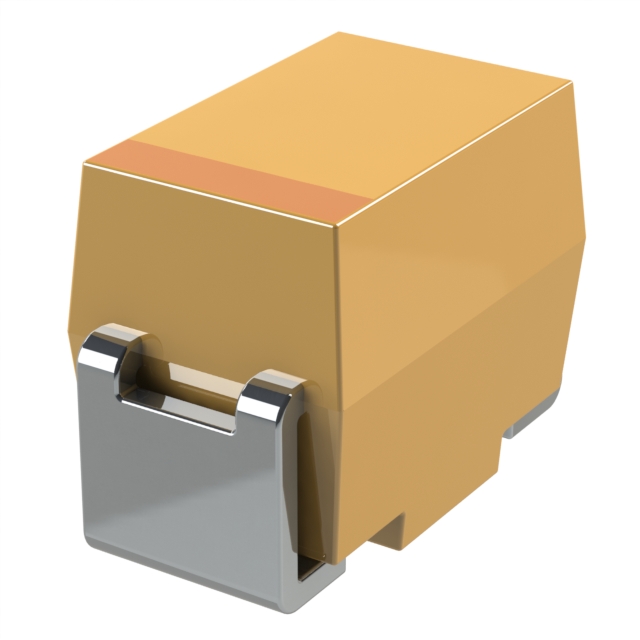

AVX 钽电容 TLJP336M010R3500

TLJP336M010R3500概述


    产品简介


    TLJ系列钽固体电解质片式电容器是高CV消费电子领域的杰出代表,适用于多种便携式设备。该系列产品采用高性能材料设计,具有高体积效率及宽广的工作电压范围(2.5V至20V)。其广泛应用于移动电话、MP3/MP4播放器以及其他便携式消费电子产品。凭借先进的工艺和严格的质量控制标准,TLJ系列电容器不仅满足严苛的工业要求,还为终端用户提供可靠稳定的性能。

    技术参数


    以下是TLJ系列电容器的主要技术规格:
    | 参数 | 值 |

    | 电容范围 | 10μF 至 1500μF |
    | 电压范围 | 2.5V 至 20V |
    | 温度范围 | -55°C 至 +125°C |
    | 引脚兼容性 | 7英寸和13英寸纯锡卷盘包装 |
    | 额定耐久性 | 额定温度下运行1000小时后失效率≤0.2% |
    | 可靠性测试 | 振荡测试(2000次循环) |
    | 最大漏电流 | 额定电压下的漏电流:≤20μA(典型值) |
    | 阻抗 | @ 100kHz:≤1.25倍标称值 |
    | 存储条件 | 65±2°C、90%-95%相对湿度,持续500小时 |

    产品特点和优势


    TLJ系列电容器具备多项独特的技术和市场优势:
    1. 高体积效率:相比传统电容器,该系列产品提供了更高的储能密度。
    2. 环保友好:无铅化设计符合RoHS标准,更绿色、更可持续。
    3. 卓越稳定性:能够在极端温度(-55°C至+125°C)下保持稳定性能。
    4. 多重认证:通过严格的温度循环、振动、湿热老化测试,确保在复杂环境中表现优异。
    5. 广泛应用:适配移动通信设备、多媒体播放器及众多消费类电子。

    应用案例和使用建议


    应用场景
    - 智能手机:提供稳定的滤波性能,延长电池寿命。
    - MP3/MP4播放器:减少电源噪声,提高音频质量。
    - 智能穿戴设备:提供紧凑设计和高效能支持。
    使用建议
    - 在设计时优先选择电容器额定电压≥工作电压的1.2倍,以保证可靠性。
    - 避免长时间暴露在极端温度下,建议在正常室温(25°C)下操作。
    - 使用纯锡卷盘包装进行焊接时,确保回流焊温度不超过260°C。

    兼容性和支持


    TLJ系列电容器可与其他主流封装尺寸(如0805、1206、2312)轻松匹配,支持7英寸和13英寸纯锡卷盘包装。制造商提供全面的技术支持,包括样品申请、设计咨询以及详尽的Datasheet文档,帮助客户快速集成产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 确保焊接温度符合要求,检查PCB板清洁度 |
    | 容值偏差超出范围 | 确认测试频率是否正确,重新校准仪器 |
    | 长时间存放后性能下降 | 存储环境需控制在65±2°C、90%-95%RH范围内 |

    总结和推荐


    TLJ系列钽固体电解质片式电容器凭借其高精度、高可靠性和广泛应用性,在消费电子市场表现出色。其技术先进、成本效益高,特别适合对小型化和高性能需求较高的应用场合。强烈推荐此产品作为现代电子设备的理想电容器选择。
    最终评分:4.8/5星(易用性+兼容性+可靠性)

TLJP336M010R3500参数

参数
电容值 33μF
额定电压 10V
工作寿命 -
ESR-等效串联电阻 3.5Ω
容差 ±20%
长*宽*高 2.05mm*1.35mm*1.5mm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TLJP336M010R3500厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TLJP336M010R3500数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TLJP336M010R3500 TLJP336M010R3500数据手册

TLJP336M010R3500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5295 ¥ 12.9243
10+ $ 0.7889 ¥ 6.6662
100+ $ 0.6875 ¥ 5.8094
500+ $ 0.5476 ¥ 4.6269
1000+ $ 0.5119 ¥ 4.3257
2500+ $ 0.4698 ¥ 3.9698
5000+ $ 0.42 ¥ 3.549
10000+ $ 0.4001 ¥ 3.3804
库存: 18888
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.92
直接购买
加入购物车
