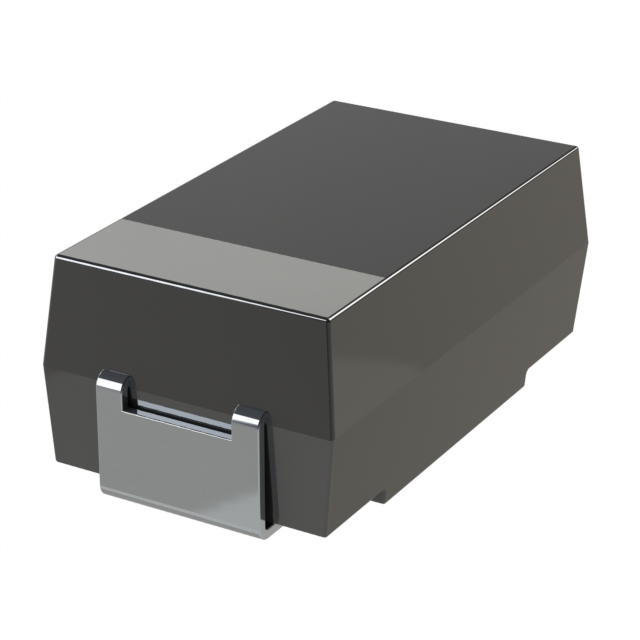

TCJD227M006R0035E

产品分类: 钽电容
厂牌: AVX
产品描述: 220μF 2000h@ 105°C ±20% 6.3V 35mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*3.1mm
供应商型号: DMT-TCJD227M006R0035E
供应商: 海外现货
标准整包数: 500
AVX 钽电容 TCJD227M006R0035E

TCJD227M006R0035E概述

    # AVX TCJ 系列导电聚合物固态铝电解芯片电容器技术手册

    1. 产品简介


    AVX 的 TCJ 系列导电聚合物固态铝电解芯片电容器以其卓越的性能和可靠性成为广泛应用于智能手机、平板电脑、笔记本电脑、LCD 电视和电源管理系统的理想选择。这些电容器采用先进的导电聚合物技术,具备极低的等效串联电阻(ESR),能够在高频条件下表现出色。其标准和低轮廓设计,支持 J 引脚封装,使其既适用于空间受限的应用场景,又保持了良好的焊接耐热性。
    主要功能
    - 提供高容量和高电压范围(0.47μF 至 470μF,2.5V 至 125V)。
    - 适合高频滤波、旁路和储能等应用。
    应用领域
    - 智能手机和平板电脑
    - 笔记本电脑和液晶电视
    - 电源模块和高性能电路系统

    2. 技术参数


    以下是 TCJ 系列电容器的技术规格:
    | 参数 | 值 |

    | 容量范围 | 0.47μF 至 470μF |
    | 额定电压 | 2.5V 至 125V |
    | 最大工作温度 | +125°C |
    | 等效串联电阻(ESR) | 视具体型号而定,通常小于 50mΩ |
    | 泄漏电流 | ≤0.1CV(最大值) |
    | 工作湿度 | ≤85%RH(额定条件下) |
    | 封装尺寸 | 提供多种尺寸:0805 至 2917 |
    | 失效模式 | 良性失效(在推荐使用条件下) |

    3. 产品特点和优势


    特点
    - 使用导电聚合物作为电极材料,提升了电容器的可靠性和稳定性。
    - 具备较低的 ESR 和优秀的高频性能。
    - 通过严格的回流焊热冲击测试(3次,260°C)。
    - 提供广泛的容量和电压选择,满足多种应用场景需求。
    优势
    - 出色的高频性能使其成为滤波和旁路的理想选择。
    - 良性失效模式降低了电路故障风险。
    - 可以在高温和高湿环境下稳定运行,适应复杂的工作环境。

    4. 应用案例和使用建议


    应用案例
    - 智能手机和平板电脑: 提供高效的滤波和旁路解决方案,支持设备高效运行。
    - 液晶电视: 在大功率电源设计中,提供稳定的储能和滤波效果。
    - 电源模块: 降低输出电压纹波,提升转换效率。
    使用建议
    - 高温环境下的注意事项: 在高湿度和高温环境下工作时,应注意减少环境湿度并定期检查电容老化状况。
    - 高频率下的优化: 使用低 ESR 型号可以进一步提高高频性能。

    5. 兼容性和支持


    - 兼容性: TCJ 系列电容器具有良好的兼容性,可与其他主流品牌产品互换。
    - 支持与维护: AVX 提供全面的技术支持和产品维护服务,用户可通过官网获取详细资料和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | ESR 偏高 | 更换更低 ESR 型号或调整电路布局 |
    | 泄漏电流异常 | 检查焊接质量,确保正确安装 |
    | 温度升高导致性能下降 | 使用更高温度等级的电容器 |

    7. 总结和推荐


    综合评估
    AVX 的 TCJ 系列导电聚合物固态铝电解芯片电容器凭借其低 ESR、高可靠性及广泛的工作温度范围,已成为现代电子产品不可或缺的关键元件。无论是便携式设备还是高性能电源系统,TCJ 系列都能提供卓越的性能表现。
    推荐结论
    强烈推荐使用 AVX TCJ 系列电容器,尤其是在对高频性能、低功耗和紧凑尺寸有严格要求的应用场景中。对于需要高稳定性和长寿命的设备,这款电容器是您的理想选择。

TCJD227M006R0035E参数

参数
电容值 220μF
工作寿命 2000h@ 105°C
ESR-等效串联电阻 35mΩ@ 100kHz
容差 ±20%
额定电压 6.3V
长*宽*高 7.3mm*4.3mm*3.1mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TCJD227M006R0035E厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TCJD227M006R0035E数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TCJD227M006R0035E TCJD227M006R0035E数据手册

TCJD227M006R0035E封装设计

查看详情并下载
Symbol
Footprint
3D Model
