W2L1ZC474MAT1A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 470nF ±20% X7R 10V 0508 贴片安装 1.27mm(长度)*2.03mm(宽度)
供应商型号: 581-W2L1ZC474MAT1A
供应商: Mouser
标准整包数: 1

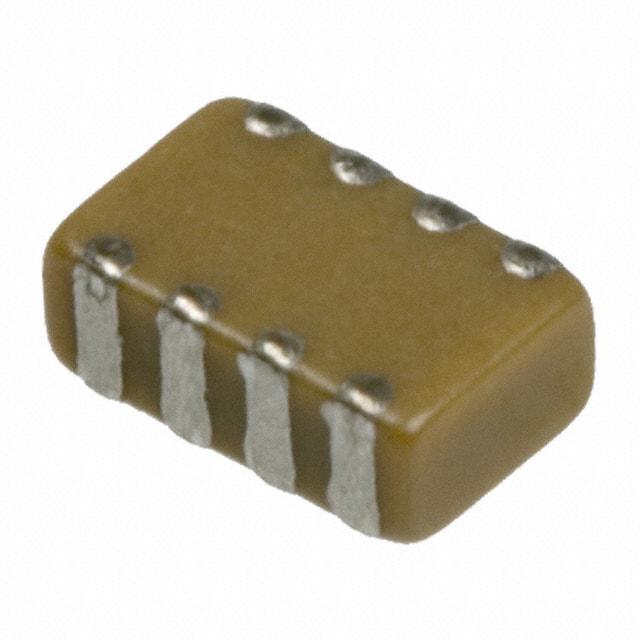

AVX 陶瓷电容 W2L1ZC474MAT1A

W2L1ZC474MAT1A概述


    产品简介


    Inter-Digitated Capacitors (IDCs) 是一种用于半导体封装和板级去耦的电子元器件。它们主要用于功率等级为15瓦或以上的半导体产品上,尤其是在CPU、GPU、ASIC和ASSP设备上表现卓越。IDC技术特别适用于0.13μ、90nm、65nm和45nm工艺制程的产品。这些电容器具有低等效串联电感(ESL)的特点,能够在高频系统(如300MHz以上)中提供优异的去耦效果,有效提升电源传输网络(PDN)的响应速度。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 0306 / 0508 / 0612 |
    | 工作电压 | 4V, 6.3V, 10V, 16V, 25V |
    | 容量范围 | 0.010μF 至 3.3μF |
    | 温度范围 | X7R: -55°C 至 +125°C, X5R: -55°C 至 +85°C, X7S: -55°C 至 +125°C |
    | 最大厚度 | 0.55mm 或 0.95mm 或 1.22mm |
    | 等效串联电阻 (ESR) | 未指定 |
    | 绝缘电阻 | ≥ 100,000MΩ 或 1,000MΩ/μF,取较小值 |
    | 损耗因子 (DF) | ≤ 6.3V: 6.5%最大, 10V: 5.0%最大, ≥ 16V: 3.5%最大 |
    | 介电常数 (K) | 未指定 |
    | 介质损耗角正切 (tan δ) | 未指定 |

    产品特点和优势


    - 低等效串联电感 (ESL):IDCs 可显著降低单个电容器或并联电容器组的等效串联电感,从而提升 PDN 的响应时间。
    - 节省空间:与标准 MLCC 相比,IDCs 可以减少所需的电容器数量,释放宝贵的 PCB 空间。
    - 高可靠性:通过减少组件数量,提高了系统的整体可靠性。
    - 高温稳定性:具备良好的温度系数,确保在宽温度范围内稳定工作。
    - 可定制性:可根据具体需求选择不同尺寸和电容值的产品。

    应用案例和使用建议


    应用案例:IDCs 主要应用于高性能计算、数据中心、通信设备、汽车电子和工业自动化等领域。例如,在高密度服务器机柜中,IDCs 可有效管理高速信号线上的电源噪声。
    使用建议:
    - 布局建议:在 PCB 布局时,IDCs 宜放置于靠近芯片供电引脚的位置,以减少寄生电感的影响。
    - 散热设计:由于低厚度特性,IDCs 特别适合安装在底部 BGA 包装或散热器下方,提高散热效率。
    - 热应力管理:在焊接过程中,应避免过高的热应力,以免影响电容器的性能。

    兼容性和支持


    IDCs 具备广泛的兼容性,可以与多种半导体产品和电路板设计无缝集成。厂商提供了丰富的技术支持和维护服务,包括详细的工艺指导和故障排除文档。此外,AVX 还针对军事和航空航天应用提供了高可靠性版本,确保在极端环境下也能正常工作。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 确认安装方向 | IDCs 通常具有明确的正负极标志,安装时需正确对应。 |
    | 温度过高导致失效 | 采用散热片或其他冷却措施来降低温度。 |
    | 电源噪声过大 | 调整 IDCs 的电容值和数量,以优化电源传输网络。 |
    | 安装位置不当 | 确保 IDCs 尽可能接近芯片供电引脚,以减少寄生电感。 |

    总结和推荐


    总体而言,AVX 的 IDC 低电感电容器系列是一款高性能、可靠且灵活的解决方案,适用于需要快速响应时间和高度集成的应用场合。其独特的低 ESL 特性、广泛的工作温度范围和高度兼容性使其成为市场上极具竞争力的产品。对于追求高性能和高可靠性的工程师和设计师来说,推荐选用 IDC 电容器。

W2L1ZC474MAT1A参数

参数
电容值 470nF
容差 ±20%
温度系数 X7R
额定电压 10V
长*宽*高 1.27mm(长度)*2.03mm(宽度)
通用封装 0508
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

W2L1ZC474MAT1A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

W2L1ZC474MAT1A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX W2L1ZC474MAT1A W2L1ZC474MAT1A数据手册

W2L1ZC474MAT1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
