009176001001006

产品分类: 固态照明连接器
厂牌: AVX
产品描述: Conn IDC Connector F 1 POS Solder ST SMD Automotive
供应商型号: 581-009176001001006
供应商: Mouser
标准整包数: 1

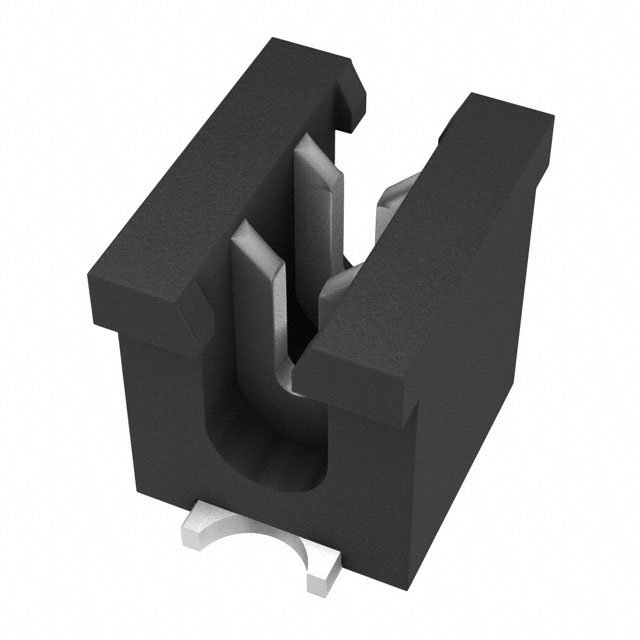

AVX 固态照明连接器 009176001001006

009176001001006概述

    SSL - Discrete Wire IDC Series 9176

    1. 产品简介


    SSL - Discrete Wire IDC Series 9176是一款表面贴装式绝缘位移连接器(IDC),专为汽车和工业市场开发。这些连接器用于直接将单根导线连接到PCB上,适用于14至28 AWG的导线。该系列产品通过了汽车级别的冲击、振动和温度循环测试,确保其可靠性和耐用性。在SSL应用中,这些连接器可用于将电源和信号引入PCB,或者用于多块PCB之间的菊花链连接。

    2. 技术参数


    - 电气特性
    - 电流额定值:每个接触点10安培
    - 电压额定值:250伏交流电
    - 环境特性
    - 操作温度范围:-40°C至+125°C
    - 机械特性
    - 绝缘材料:尼龙46(UL94V0等级)
    - 接触材料:磷青铜
    - 表面处理:镍基镀锡
    - 耐久性:最多可拆卸更换三次
    - 适用导线规格
    - 导线直径范围:1.1毫米至2.1毫米
    - 导线截面积:18 AWG至24 AWG

    3. 产品特点和优势


    - 可靠的连接:IDC接触点提供长期可靠的气密连接。
    - 正向应力缓解:连接器外壳设计捕捉导线绝缘层,即使在极端条件下也能提供良好的应力缓解。
    - 测试标准高:通过了严格的汽车级测试标准,包括冲击、振动和温度循环。
    - 低总成本:相比焊接或压接工艺,IDC连接器显著降低了整体应用成本。
    - 高耐热性:绝缘体可承受高达260°C的回流焊过程。
    - 便于维修:导线可以被移除并更换多达三次。

    4. 应用案例和使用建议


    - 应用场景:SSL - Discrete Wire IDC Series 9176广泛应用于工业和汽车领域,特别是需要高可靠性的场合,如连接电源和信号,以及多个PCB之间的串行连接。
    - 使用建议:在安装过程中,建议使用手工具或压力工具进行插入,以确保连接的可靠性。针对不同生产规模,选择合适的生产工具(低、中、高产量)。

    5. 兼容性和支持


    - 兼容性:该连接器支持18 AWG至24 AWG导线,能够与多种PCB布局兼容。
    - 支持和维护:提供详细的装配指南和技术文档(例如201-01-124应用笔记),以及不同生产阶段所需的工具,确保用户可以轻松完成组装和维护。

    6. 常见问题与解决方案


    - 问题1:如何正确安装连接器?
    - 解决方案:根据手册,使用指定的工具(手工具或压力工具)按步骤操作,确保导线正确插入接触点。
    - 问题2:如何更换损坏的导线?
    - 解决方案:按照手册指示,使用专用工具拔出旧导线,并重新插入新的导线。
    - 问题3:在高温环境下使用是否会失效?
    - 解决方案:由于绝缘体材料耐受260°C的回流焊过程,因此在正常操作条件下不会失效。

    7. 总结和推荐


    SSL - Discrete Wire IDC Series 9176是一款高度可靠且经济高效的连接器,特别适用于汽车和工业应用。它具有出色的机械和电气特性,能够适应严苛的操作环境。对于寻求高品质连接解决方案的工程师和制造商而言,这款产品无疑是一个理想的选择。强烈推荐使用。

009176001001006参数

参数
长*宽*高 4mm(长度)*5mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

009176001001006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009176001001006数据手册

厂牌 PDF简要描述 下载
AVX 固态照明连接器 AVX 009176001001006 009176001001006数据手册

009176001001006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7705 ¥ 6.5107
10+ $ 0.6302 ¥ 5.3252
100+ $ 0.4917 ¥ 4.1549
500+ $ 0.419 ¥ 3.5409
1000+ $ 0.3856 ¥ 3.258
2000+ $ 0.3359 ¥ 2.8382
5000+ $ 0.3255 ¥ 2.7505
库存: 6456
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.51
直接购买
加入购物车
