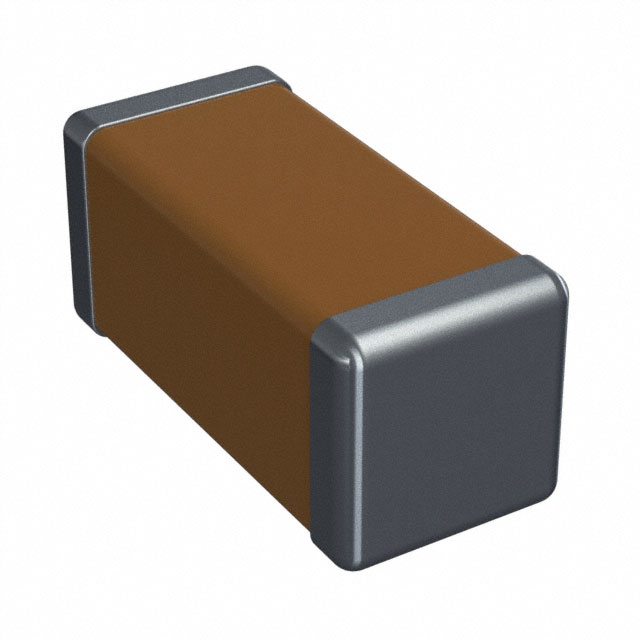

1808SC472KAT1A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 4.7nF ±10% X7R 1.5KV 1808 贴片安装 4.6mm(长度)*2mm(宽度)
供应商型号: DMT-1808SC472KAT1A
供应商: 海外现货
标准整包数: 2000
AVX 陶瓷电容 1808SC472KAT1A

1808SC472KAT1A概述

    # 高压MLC芯片技术手册

    产品简介


    高电压多层陶瓷(MLC)芯片是一种专为600V至5000V应用设计的高性能电容器,适用于多种高电压系统。这些芯片以其高值、低泄漏和小巧尺寸著称,在高频率功率转换器、开关模式电源(SMPS)中的谐振电路以及高电压耦合/直流阻隔等领域有着广泛的应用。这些芯片在高频下表现出较低的等效串联电阻(ESR),具有优异的电气性能。
    主要功能和应用领域
    1. 高频率功率转换器的抑制器(snubber)
    2. 开关模式电源(SMPS)中的谐振电路
    3. 高电压耦合/直流阻隔
    产品类型
    - 高电压等级:600V至5000V
    - 材料:NPO(C0G)和X7R介电材料
    - 尺寸范围:从0805到3640

    技术参数


    电气特性
    | 参数 | 值 |

    | 电压等级 | 600V、630V、1000V、1500V、2000V、2500V、3000V、4000V、5000V |
    | 容量范围 | NPO(C0G):10pF至0.1µF
    X7R:10pF至0.82µF |
    | 温度系数 | NPO(C0G):±30ppm/°C
    X7R:±15%(0VDC) |
    | 损耗因子(DF) | NPO(C0G):0.1% max.
    X7R:2.5% max. |
    | 工作温度范围 | -55°C至+125°C |
    | 绝缘电阻 | ≥100K MΩ 或 ≥1000 MΩ·μF |
    物理特性
    | 尺寸 | 电压范围 | 最大厚度 (mm) |
    |
    | 0805 | 600V-1000V | 1.35 |
    | 1206 | 600V-1000V | 1.80 |
    | 1210 | 600V-1000V | 2.80 |
    | 1808 | 600V-5000V | 2.20 |
    | 1812 | 600V-5000V | 2.80 |
    | 1825 | 600V-5000V | 3.40 |
    | 2220 | 600V-5000V | 3.40 |
    | 2225 | 600V-5000V | 3.40 |
    | 3640 | 600V-5000V | 2.54 |

    产品特点和优势


    1. 卓越的高电压稳定性:提供从600V到5000V的电压选择,满足不同高压应用的需求。
    2. 低泄漏电流:相比传统电容器,这些芯片具备极低的泄漏电流。
    3. 小体积设计:即使在高压环境下,也能保持紧凑的设计,节省空间。
    4. 高可靠性:适合长期运行,且在恶劣条件下表现稳定。

    应用案例和使用建议


    应用案例
    1. 高频功率转换器
    - 示例:用于开关稳压器的输入端,减少开关瞬间的瞬态尖峰。
    2. 开关电源的谐振电路
    - 示例:与变压器一起使用,形成高效的能量传输回路。
    3. 高电压耦合和阻隔
    - 示例:用于电信设备的高压信号处理模块。
    使用建议
    - 焊接注意事项:确保焊接过程中的温度梯度不超过4°C/s,以防止热应力损伤。
    - 保护涂层:对于1210及更大的芯片,建议采用防护涂层以避免外部电弧。
    - 选择合适的封装:根据具体需求选择合适的尺寸和电压等级。

    兼容性和支持


    这些芯片兼容于多种表面贴装和通孔焊接工艺。AVX提供技术支持,并可通过其网站查询详细的规格参数和选型指南。此外,AVX还提供了非标准尺寸的定制服务,如有需要请联系工厂咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后出现开裂现象 | 控制焊接温度梯度,不得超过4°C/s。 |
    | 长期使用后性能下降 | 检查绝缘电阻,必要时更换。 |
    | 超出额定电压使用 | 更换为更高电压等级的芯片。 |

    总结和推荐


    综上所述,AVX高电压MLC芯片凭借其卓越的高电压稳定性、紧凑设计和广泛的应用范围,在电力电子行业中表现优异。无论是在高频功率转换还是高压耦合阻隔应用中,这些芯片都展现了强大的性能。因此,我们强烈推荐此系列芯片作为高电压系统的理想选择。

1808SC472KAT1A参数

参数
电容值 4.7nF
容差 ±10%
温度系数 X7R
额定电压 1.5KV
长*宽*高 4.6mm(长度)*2mm(宽度)
通用封装 1808
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
