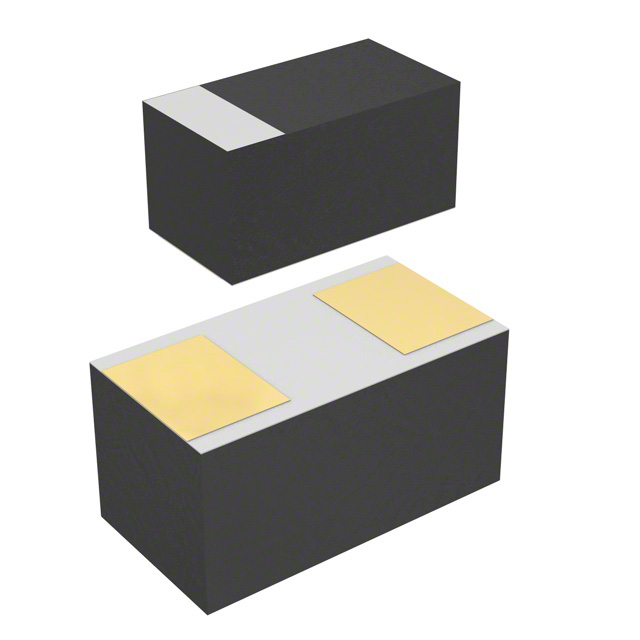

F380J336MMALZT

产品分类: 钽电容
厂牌: AVX
产品描述: 33μF 1000h@ 85°C ±20% 6.3V 500mΩ@ 100kHz 0603 贴片安装 1.6mm*850μm*900μm
供应商型号: 478-9560-6-ND
供应商: Digi-Key
标准整包数: 1
AVX 钽电容 F380J336MMALZT

F380J336MMALZT概述

    F38 系列导电聚合物微型下垂式固态电解质芯片电容器

    产品简介


    F38 系列是一款采用导电聚合物材料的微型下垂式固态电解质芯片电容器。它以其高可靠性和优异性能,广泛应用于智能手机、平板电脑、无线模块和便携式游戏机等设备中。

    技术参数


    | 参数 | 规格 |

    | 额定电压 | 4V, 6.3V, 8V, 10V, 16V, 25V, 30V, 35V, 38V |
    | 容量范围 | 1μF 到 100μF |
    | 工作温度范围 | -55°C 至 +105°C |
    | 尺寸 | 0402, 0603, 0805 |
    | 铅无兼容 | 是 |
    | 湿度敏感等级(MSL) | 1级 |

    产品特点和优势


    1. 导电聚合物电极:具有高可靠性,即使在长期使用条件下也能保持稳定。
    2. 良性失效模式:在推荐使用条件下具有良性失效模式。
    3. RoHS 合规:符合欧盟 RoHS3 指令 2015/863/EU 的要求。
    4. 小型低轮廓:具有极小的尺寸和低轮廓设计,适用于空间受限的应用场合。
    5. 高体积效率:在有限的空间内提供更高的容量。
    6. 100% 冲击电流测试:确保了产品的质量和可靠性。

    应用案例和使用建议


    应用案例:
    - 智能手机:F38 系列电容器因其高可靠性、小型化和高容量特性,在智能手机中用于电源管理和信号处理。
    - 便携式游戏机:由于其良好的高频性能,F38 系列电容器也广泛应用于便携式游戏机的音频电路中。
    使用建议:
    - 在选择电容器时,应根据实际需求选择合适的容量和额定电压。
    - 在焊接过程中,要严格按照制造商的指导进行操作,以避免损坏电容器。
    - 对于高频应用,建议采用低 ESR 型号,以减少电路中的电阻损耗。

    兼容性和支持


    - 兼容性:F38 系列电容器与多种其他电子元器件兼容,适合多种封装形式。
    - 支持:Kyocera AVX 提供详尽的技术支持,包括安装指南和故障排除手册。用户可以联系当地的 Kyocera AVX 销售办事处获取更多信息。

    常见问题与解决方案


    1. 问题:电容器漏电流过大
    - 解决方法:检查焊接工艺是否正确,确认电容器没有受到机械损伤。
    2. 问题:电容器容量变化
    - 解决方法:检查电容器的工作温度是否在规定的范围内,确认是否有过压或过流情况。
    3. 问题:电容器表面有异常
    - 解决方法:检查电容器的安装是否稳固,确认是否有外力作用导致电容器受损。

    总结和推荐


    F38 系列导电聚合物电容器凭借其高可靠性、小型化和高效能,成为市场上非常受欢迎的产品。无论是在智能手机还是便携式设备中,它都表现出色。强烈推荐用户在需要高性能电容器时选用此系列。

F380J336MMALZT参数

参数
电容值 33μF
容差 ±20%
额定电压 6.3V
工作寿命 1000h@ 85°C
ESR-等效串联电阻 500mΩ@ 100kHz
长*宽*高 1.6mm*850μm*900μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F380J336MMALZT厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F380J336MMALZT数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F380J336MMALZT F380J336MMALZT数据手册

F380J336MMALZT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.196 ¥ 10.1062
10+ $ 0.6934 ¥ 5.8589
50+ $ 0.5212 ¥ 4.4042
100+ $ 0.4501 ¥ 3.7669
500+ $ 0.362 ¥ 3.0297
1000+ $ 0.3345 ¥ 2.7993
库存: 2304
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.1
