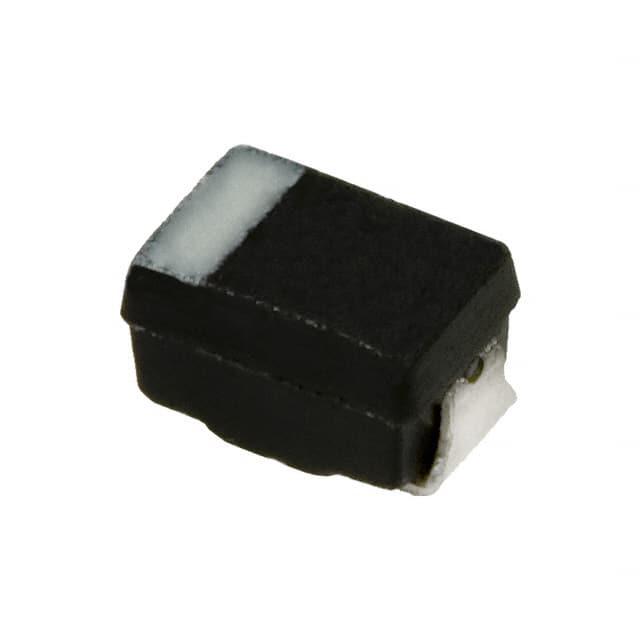

F920J226MPA

产品分类: 钽电容
厂牌: AVX
产品描述: 22μF ±20% 6.3V 5Ω 0805 贴片安装 2mm*1.25mm*1mm
供应商型号: DMT-F920J226MPA
供应商: 海外现货
标准整包数: 24000
AVX 钽电容 F920J226MPA

F920J226MPA概述

    F92 Series Resin-Molded Chip, Low Profile J-Lead

    产品简介


    F92系列是一款采用树脂封装的低剖面J型引脚固态电解电容器。这些电容器主要用于手持电子设备和USB配件等领域,以提供可靠的电容存储和滤波功能。它们具有SMD J型引脚设计,符合RoHS2标准,适用于现代电子设备的需求。

    技术参数


    F92系列的具体技术参数如下:
    - 封装尺寸:
    - P型:0805(2.00×1.25×0.90 mm)
    - A型:1206(3.20×1.60×1.20 mm)
    - B型:1311(3.40×2.80×2.30 mm)
    - 额定电压:
    - 4V
    - 6.3V
    - 10V
    - 16V
    - 20V
    - 25V
    - 35V
    - 额定电容:
    - 范围从0.22 μF到150 μF
    - 温度范围:
    - 额定温度:+85°C
    - 工作温度范围:-55°C至+125°C
    - 泄漏电流:
    - 1分钟内,在20°C下不超过0.01CV或0.5μA
    - 1分钟内,在85°C下不超过0.1CV或5μA
    - 1分钟内,在125°C下不超过0.125CV或6.3μA

    产品特点和优势


    F92系列的主要特点包括:
    - 环保合规:符合RoHS2标准,适用于无铅制造流程。
    - 低剖面设计:有助于减小整体尺寸,适应紧凑的设计需求。
    - 宽工作温度范围:能够在极端温度环境下保持稳定性能。
    - 高可靠性:通过了高温、湿度、焊接热和冲击测试,确保长期可靠运行。

    应用案例和使用建议


    F92系列电容器广泛应用于各种手持电子设备和USB配件中,例如手机、平板电脑、耳机等。在设计时,可以根据具体的应用需求选择不同封装和电压等级的产品。
    建议:
    - 在设计电路时,要充分考虑电容器的工作环境和负载条件,以确保最佳性能。
    - 确保安装过程中遵循正确的焊接工艺,以防止损坏电容器。
    - 在极端条件下使用时,注意检查并验证电容器的温度变化对电容值的影响。

    兼容性和支持


    F92系列电容器与其他标准SMD组件兼容,易于集成到现有设计中。制造商AVX提供了详细的技术文档和客户支持服务,以帮助用户解决任何潜在问题。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    - 问题:泄漏电流超出规定值。
    - 解决方法:检查电容器的焊接连接是否牢固,确保工作环境温度不超出规定范围。

    - 问题:电容器在高温环境下失效。
    - 解决方法:更换更高温等级的电容器或采取散热措施。

    总结和推荐


    F92系列电容器凭借其优异的电气性能和高可靠性,非常适合用于手持电子设备和USB配件等应用。其广泛的温度适应性和稳定的性能表现使其成为众多设计工程师的理想选择。总体而言,我强烈推荐使用F92系列电容器,尤其是在需要高性能和高可靠性的场合。

F920J226MPA参数

参数
电容值 22μF
额定电压 6.3V
工作寿命 -
ESR-等效串联电阻
容差 ±20%
长*宽*高 2mm*1.25mm*1mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

F920J226MPA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F920J226MPA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F920J226MPA F920J226MPA数据手册

F920J226MPA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24000+ $ 0.1317 ¥ 1.1126
库存: 27000
起订量: 24000 增量: 24000
交货地:
最小起订量为:24000
合计: ¥ 26702.4
