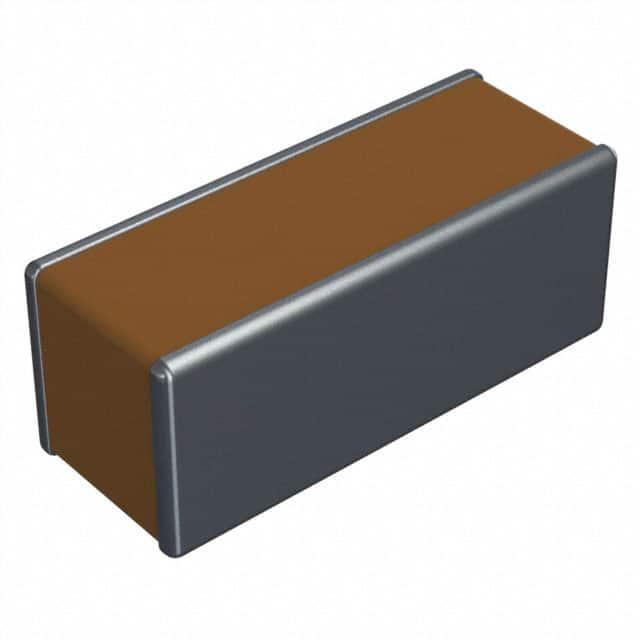

0612ZC225KAT2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 2.2μF ±10% X7R 10V 0612 贴片安装 1.6mm(长度)*3.2mm(宽度)
供应商型号: 478-KGL31NR71A225KUTR-ND
供应商: Digi-Key
标准整包数: 2000
AVX 陶瓷电容 0612ZC225KAT2A

0612ZC225KAT2A概述

    低电感陶瓷电容器技术手册

    1. 产品简介


    本手册介绍了低电感陶瓷电容器(Low Inductance Ceramic Capacitors, LICCs)的产品类型、主要功能及应用领域。低电感陶瓷电容器因其卓越的信号完整性特征,在电力传输网络(Power Delivery Network, PDN)的设计中扮演着关键角色。它们特别适用于高频运行、高功率需求且电压范围较窄的应用场景,例如半导体封装和板级设计。

    2. 技术参数


    低电感陶瓷电容器的关键技术参数如下:
    | 参数 | 规格 |

    | 电气特性 | ESL:典型降低60%以上;ESR:与标准MLCC相似,但根据EIA尺寸不同而变化 |
    | 电容值 | 100nF到470nF |
    | 额定电压 | 4V, 6.3V, 10V, 16V, 25V, 50V |
    | 温度系数 | X7R: ±15%, X5R: ±20%, X7S: ±22% |
    | 绝缘电阻 | ≥100,000MΩ 或 1,000MΩ/μF,取两者较小值 |
    | 温度范围 | X7R: -55°C 至 +125°C, X5R: -55°C 至 +85°C, X7S: -55°C 至 +125°C |

    3. 产品特点和优势


    低电感陶瓷电容器的主要优势在于其较低的等效串联电感(ESL),从而提高了能源传递速度。具体来说,相比于传统MLCC,其ESL可以降低60%以上。此外,通过采用不同的制造技术,如低电感芯片阵列(LICA)技术,这些电容器能够提供更低的ESL值。这些特性使其非常适合于高速数据传输、电源管理和高性能应用中。

    4. 应用案例和使用建议


    低电感陶瓷电容器广泛应用于现代电力传输网络设计中,包括半导体封装和板级设计。在实际应用中,为了充分发挥其性能,建议遵循以下几点:
    - 尽可能将低电感陶瓷电容器靠近负载放置,以减少能量传递路径中的电感效应。
    - 结合其他低电感电容(如LICC和IDC)使用,进一步提高整体系统的性能。
    - 确保PCB布局合理,减少不必要的电流环路,从而进一步降低系统中的电感。

    5. 兼容性和支持


    低电感陶瓷电容器在设计上充分考虑了与其他电子元件的兼容性。这些电容器可与多种主流半导体器件和板级设计兼容。厂商提供了详细的文档和技术支持,确保用户能够顺利集成这些电容器到他们的设计中。

    6. 常见问题与解决方案


    常见的问题及解决方案包括:
    - 问题:如何选择合适的电容值?
    - 解决方案: 根据应用需求,参考制造商提供的阻抗频率响应图进行选择。通常,更高的电容值适用于需要较大储能的应用。

    - 问题:电容器如何安装?
    - 解决方案: 确保电容器正确焊接并尽可能靠近负载位置。避免使用过长的引线,这会增加不必要的电感效应。

    7. 总结和推荐


    综上所述,低电感陶瓷电容器是现代电力传输网络设计中的优秀选择。它们提供了低电感特性,有助于提高系统的稳定性和效率。尤其在高频、大功率的应用中,这些电容器的表现尤为突出。我们强烈推荐在您的设计中使用低电感陶瓷电容器,以实现最佳的性能表现。
    希望上述内容对您有所帮助,如有更多疑问,欢迎随时联系制造商获取详细的技术支持。

0612ZC225KAT2A参数

参数
电容值 2.2μF
容差 ±10%
温度系数 X7R
额定电压 10V
长*宽*高 1.6mm(长度)*3.2mm(宽度)
通用封装 0612
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0612ZC225KAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。
