首页  >  产品百科  >  TPSC336K016R0150

TPSC336K016R0150

产品分类: 钽电容
厂牌: AVX
产品描述: 33μF ±10% 16V 150mΩ 2312 贴片安装 6mm*3.2mm*2.8mm
供应商型号: 11M-TPSC336K016R0150
供应商: 云汉优选
标准整包数: 1

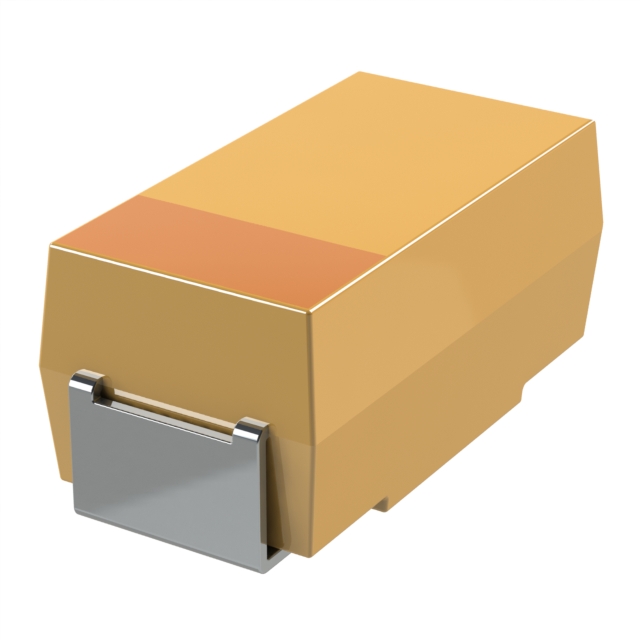

AVX 钽电容 TPSC336K016R0150

TPSC336K016R0150概述

    TPS 系列低 ESR 钽电容产品概述

    1. 产品简介


    TPS 系列是一款具有低等效串联电阻(ESR)的钽电容器。这些电容器以其高可靠性和出色的电气性能而著称,广泛应用于各种电子设备和电路中。它们主要用于电源管理和直流/直流转换器等中等功率应用,是许多高性能电子产品不可或缺的组件。

    2. 技术参数


    - 容值范围:0.15 µF 至 1500 µF
    - 容差:±10%,±20%
    - 额定电压 (VR)(+85°C):2.5 V、4 V、6.3 V、10 V、16 V、20 V、25 V、35 V、50 V
    - 类别电压 (VC)(+125°C):1.7 V、2.7 V、4 V、7 V、10 V、13 V、17 V、23 V、33 V
    - 浪涌电压 (VS)(+85°C):3.3 V、5.2 V、8 V、13 V、20 V、26 V、32 V、46 V、65 V
    - 浪涌电压 (VS)(+125°C):2.2 V、3.4 V、5 V、8 V、13 V、16 V、20 V、28 V、40 V
    - 工作温度范围:-55°C 至 +125°C
    - 可靠性:在 85°C、额定电压下,每 1000 小时 1% 的失效率,带有 0.1Ω/V 串联阻抗,置信度水平为 60%
    - 端子镀层:锡镀层(标准),金镀层和锡铅镀层可根据要求提供

    3. 产品特点和优势


    TPS 系列钽电容器具备多项显著优势,使其在众多应用中脱颖而出:
    - 低 ESR:相比传统钽电容器,低 ESR 设计提供了更低的内部损耗,有助于提高电路的整体效率。
    - 广泛的容值和电压选择:从 0.15 µF 到 1500 µF 的宽泛容值范围,加上多种额定电压选项,能够满足不同应用场景的需求。
    - 可靠的电气特性:在广泛的温度范围内表现出色的电气特性,确保在极端环境下也能稳定运行。
    - 多尺寸选择:提供多种封装尺寸,方便用户根据具体需求进行选择。

    4. 应用案例和使用建议


    - 通用中功率 DC/DC 转换器:TPS 系列钽电容器常用于中功率 DC/DC 转换器,以提高电源管理系统的效率和稳定性。
    - 电源管理:它们适用于需要稳定电源供应的设备,如通信设备、工业控制设备和消费电子产品。
    使用建议:
    - 在设计中考虑电容器的工作温度范围,以确保其在极端条件下的可靠性。
    - 根据具体应用的电流和电压需求选择合适的电容值和额定电压。
    - 仔细匹配电容器的尺寸和引脚配置,以确保在 PCB 布局中的最佳性能。

    5. 兼容性和支持


    TPS 系列钽电容器与市场上大多数电子元件和设备高度兼容,可用于标准 PCB 装配流程。制造商提供了详细的资料和支持文档,便于客户进行产品选型和技术支持。此外,如果需要非无铅版本,可联系制造商定制生产。

    6. 常见问题与解决方案


    - 问题:电容器在高温环境下工作不稳定。
    解决方案:确保所选电容器的类别电压(VC)和浪涌电压(VS)符合应用要求,同时确认焊接工艺符合制造商的建议。
    - 问题:电容器的容值随时间变化。
    解决方案:确保电容器工作在其标称值范围内,并且不要超过其最大额定电压。定期进行检测,以确保其性能稳定。

    7. 总结和推荐


    综上所述,TPS 系列低 ESR 钽电容器凭借其出色的电气性能、广泛的适用范围和高度的可靠性,在中等功率应用中表现出色。无论是在电源管理还是 DC/DC 转换器应用中,TPS 系列都是优选的解决方案。对于需要高可靠性和高效能的电路设计,强烈推荐使用 TPS 系列钽电容器。

TPSC336K016R0150参数

参数
电容值 33μF
ESR-等效串联电阻 150mΩ
容差 ±10%
额定电压 16V
工作寿命 -
长*宽*高 6mm*3.2mm*2.8mm
通用封装 2312
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TPSC336K016R0150厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TPSC336K016R0150数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TPSC336K016R0150 TPSC336K016R0150数据手册

TPSC336K016R0150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.12
10+ ¥ 1.02
30+ ¥ 0.98
100+ ¥ 0.92
500+ ¥ 0.88
库存: 350
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 1.12
直接购买
加入购物车
