TAJS106K006RNJ

产品分类: 钽电容
厂牌: AVX
产品描述: 10μF ±10% 6.3V 4Ω 1206 贴片安装 3.2mm*1.6mm*1.2mm
供应商型号: DMT-TAJS106K006RNJ
供应商: 海外现货
标准整包数: 2500

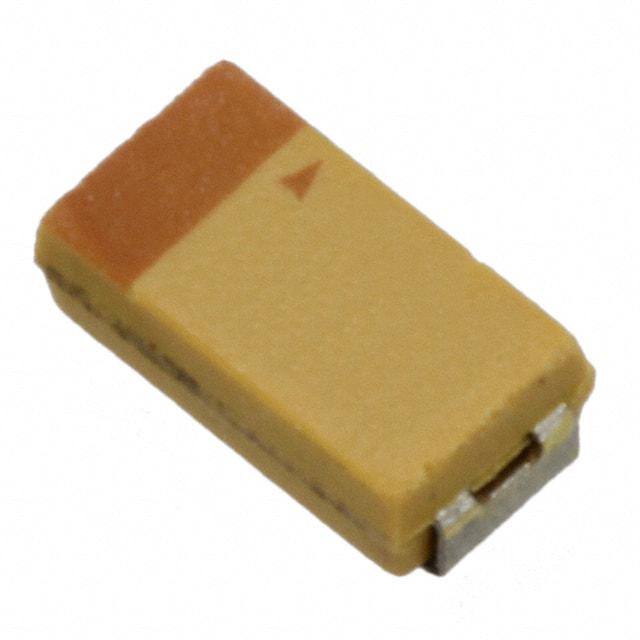

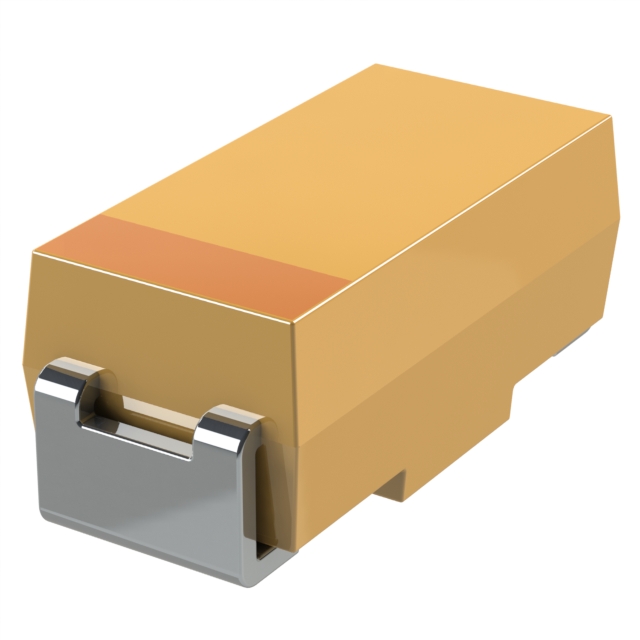

AVX 钽电容 TAJS106K006RNJ

TAJS106K006RNJ概述


    产品简介


    TAJ系列电容器是通用表面贴装钽电容器,适用于多种低功耗直流/直流转换器和低压降稳压器(LDO)。这些电容器具有多种尺寸选择,从标准尺寸到低轮廓设计,厚度最大可达1毫米,以适应不同的高度限制设计需求。TAJ系列电容器广泛应用于娱乐系统和信息娱乐系统,能够满足不同场景下的应用需求。

    技术参数


    | 参数 | 值 |

    | 电容范围 | 0.10 μF 至 2200 μF |
    | 电容公差 | ±10%, ±20% |
    | 额定电压(+85°C) | 2.5 V, 4 V, 6.3 V, 10 V, 16 V, 20 V, 25 V, 35 V, 50 V |
    | 类别电压(+125°C) | 1.7 V, 2.7 V, 4 V, 7 V, 10 V, 13 V, 17 V, 23 V, 33 V |
    | 冲击电压(+85°C) | 3.3 V, 5.2 V, 8 V, 13 V, 20 V, 26 V, 32 V, 46 V, 65 V |
    | 冲击电压(+125°C) | 2.2 V, 3.4 V, 5 V, 8 V, 13 V, 16 V, 20 V, 28 V, 40 V |
    | 工作温度范围 | -55°C 至 +125°C |
    | 可靠性 | 在85°C下每1000小时1% |
    | 认证 | CECC 30801 - 005 版本2,EIA 535BAAC |

    产品特点和优势


    - 广泛应用:TAJ系列电容器适用于各种低功耗电路,特别是在娱乐和信息娱乐系统中表现卓越。
    - 多种尺寸:从标准尺寸到低轮廓设计,TAJ系列电容器提供了多种尺寸选项,适用于不同设计需求。
    - 高可靠性:通过严格的测试认证,确保在极端环境下依然稳定可靠。
    - 宽泛的电容范围:覆盖从0.10 μF至2200 μF的电容范围,能满足不同电路的需求。
    - 低ESR值:具备较低的等效串联电阻(ESR),提高电路的整体效率。

    应用案例和使用建议


    TAJ系列电容器的应用非常广泛,例如用于汽车音响系统和导航系统的电源管理模块。在这些应用中,TAJ系列电容器通过提供稳定的电容和宽泛的工作电压范围,确保了整个系统的正常运行。在使用时,应根据具体的应用需求选择合适的电容值和封装尺寸。同时,要考虑到安装环境的温度范围和机械应力等因素,确保电容器在长期运行中保持稳定性。

    兼容性和支持


    TAJ系列电容器提供了多种包装选项,包括纯锡7英寸和13英寸卷盘,金电镀7英寸和13英寸卷盘,以及锡铅电镀7英寸和13英寸卷盘。如果需要AEC-Q200认证的产品,可联系AVX获取更多详情。制造商还提供了一系列的技术支持服务,包括样品供应和技术咨询,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度范围超出预期 | 确保使用时考虑实际工作环境的温度范围,必要时选用更高温级别的型号。 |
    | 电容器容量不足或超出 | 选择合适的电容值,确保符合应用需求。 |
    | ESR过高导致发热 | 选择ESR较低的型号,或增加并联电容器的数量来降低整体ESR。 |
    | 无法达到额定电压 | 检查电路设计,确保正确连接和负载分配。 |
    | 长期使用后电容下降 | 定期检测电容器性能,及时更换老化部件。 |

    总结和推荐


    总体而言,TAJ系列电容器以其广泛的应用范围、丰富的规格选项和优异的性能表现,在各类电子产品中表现出色。其独特的低轮廓设计使得其在高度受限的设计中尤为适用。尽管价格较高,但考虑到其优异的性能和长久使用寿命,依然值得推荐。特别是对于需要高可靠性、低ESR及宽温度范围的场景,TAJ系列电容器是一个理想的选择。建议在采购前仔细评估具体应用需求,并联系AVX获取更详细的信息和技术支持。

TAJS106K006RNJ参数

参数
电容值 10μF
ESR-等效串联电阻
容差 ±10%
额定电压 6.3V
工作寿命 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TAJS106K006RNJ厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJS106K006RNJ数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJS106K006RNJ TAJS106K006RNJ数据手册

TAJS106K006RNJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
