HQCCWM200GAH6A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 20pF ±2% P90 2.5KV 2325 贴片安装 5.84mm(长度)*6.35mm(宽度)
供应商型号: MMU-HQCCWM200GAH6A-59MZ0T-IXEO55
供应商: 海外现货
标准整包数: 191

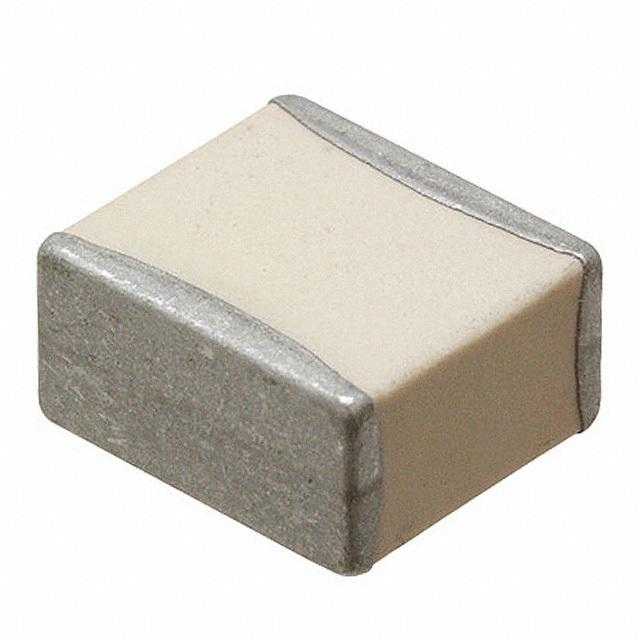

AVX 陶瓷电容 HQCCWM200GAH6A

HQCCWM200GAH6A概述

    Hi-Q® High RF Power MLC Surface Mount Capacitors

    产品简介


    Hi-Q® 高频功率 MLCC(多层陶瓷电容器)是 AVX 公司生产的一系列适用于高功率和高电压应用的表面贴装电容器。它们以其超低的等效串联电阻(ESR)和在高频下的低损耗因数(Dissipation Factor)而著称,适用于射频功率放大器、感应加热、高磁场环境(如 MRI 线圈)、医疗和工业电子设备等领域。

    技术参数


    - 尺寸:
    - HQCC:长度 5.84 mm(0.230 英寸),宽度 6.35 mm(0.250 英寸),厚度 0.145 mm(0.0057 英寸)
    - HQCE:长度 9.65 mm(0.380 英寸),宽度 9.65 mm(0.380 英寸),厚度 0.170 mm(0.0067 英寸)
    - 额定电压:
    - 300V, 500V, 1000V, 1500V, 2500V, 3600V, 5000V, 7200V
    - 温度系数:
    - C0G: 0 ± 30 ppm/°C (-55°C 至 +125°C)
    - P90: 90 ± 30 ppm/°C (-55°C 至 +125°C)
    - 电容值范围:1.0 pF 至 2,700 pF
    - 容差:±0.10 pF, ±0.25 pF, ±0.50 pF, ±1%, ±2%, ±5%, ±10%, ±20%
    - 其他参数:
    - 工作温度范围:-55°C 至 +125°C
    - 绝缘电阻:100K MΩ(+25°C, 500VDC)
    - 介质强度:对于 500 伏直流电及以下的电容器,在 5 秒内为额定电压的 250%
    - 耗散因数:25°C 时最大为 0.1%

    产品特点和优势


    Hi-Q® 电容器的主要优势在于其出色的高频性能和耐高电压的能力。这些特性使其成为许多高性能应用的理想选择。此外,其超低的 ESR 和损耗因数确保了高效率和低发热,从而延长了使用寿命并提高了可靠性。

    应用案例和使用建议


    这些电容器广泛应用于射频功率放大器、感应加热设备和高磁场环境中。例如,在射频功率放大器中,它们可以有效地管理高功率水平,减少能量损耗,提高系统的整体效率。
    使用建议:
    - 在设计射频电路时,选择合适的电容值以匹配特定的应用频率。
    - 确保正确的安装位置以避免热应力。
    - 定期进行系统检查和维护,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:这些电容器适用于各种高频电路板,并且具有良好的兼容性。
    - 支持:AVX 公司提供全面的技术支持和售后服务,包括详细的安装指南和技术文档。

    常见问题与解决方案


    - 问题:电容值变化大
    - 解决方案:确认安装环境温度是否在正常范围内,避免高温或低温环境影响电容值。

    - 问题:安装过程中损坏
    - 解决方案:按照安装指南正确安装,避免过度弯曲或施加不当压力。

    总结和推荐


    Hi-Q® 高频功率 MLCC 以其卓越的高频性能、超低 ESR 和广泛的额定电压范围,在射频功率放大器和其他高要求的应用中表现出色。其优异的可靠性和耐用性使得它成为市场上值得信赖的选择。因此,我们强烈推荐在高功率和高频应用中使用这些电容器。
    如果您正在寻找高效能、高可靠的高频功率电容器,Hi-Q® 高频功率 MLCC 将是一个理想的选择。

HQCCWM200GAH6A参数

参数
电容值 20pF
容差 ±2%
温度系数 P90
额定电压 2.5KV
长*宽*高 5.84mm(长度)*6.35mm(宽度)
通用封装 2325
安装方式 贴片安装
零件状态 在售

HQCCWM200GAH6A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

HQCCWM200GAH6A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX HQCCWM200GAH6A HQCCWM200GAH6A数据手册

HQCCWM200GAH6A封装设计

查看详情并下载
Symbol
Footprint
3D Model
