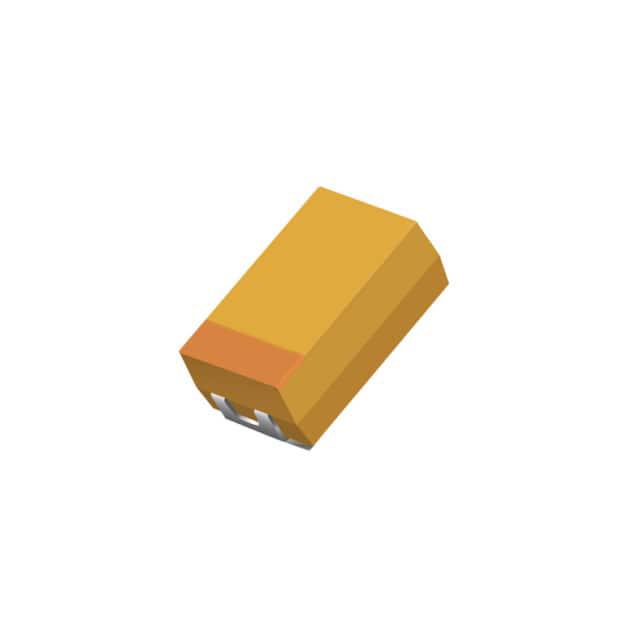

TAJA226M016RNJ

产品分类: 钽电容
厂牌: AVX
产品描述: 22μF 2000h@ 125°C ±20% 16V 2.3Ω@ 100kHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 31M-TAJA226M016RNJ
供应商: 云汉优选
标准整包数: 1
AVX 钽电容 TAJA226M016RNJ

TAJA226M016RNJ概述

    TAJ 系列钽电容器

    产品简介


    TAJ系列是AVX公司生产的标准和低剖面钽电解电容器。这些电容器适用于广泛的电子设备和应用场合,具有通用性好、可靠性高的特点。这类电容器适用于直流/直流转换器、低功耗线性稳压器等电路,特别是在高度受限的设计中表现尤为出色。

    技术参数


    以下是TAJ系列钽电容器的关键技术参数:
    - 额定电压(VR):范围从2.5V到50V,分为多个等级,以适应不同的应用需求。
    - 耐压(VC):分为标准和高温(+125°C)两种类型,最高可达50V。
    - 浪涌电压(VS):标准条件下浪涌电压范围为3.3V至65V,高温条件下范围为2.2V至40V。
    - 容值范围:0.10 μF 到 2200 μF,涵盖多个等级。
    - 温度范围:-55°C 到 +125°C,适用于极端环境条件。
    - 额定温度下的漏电流(DCL):在+85°C和+125°C下的最大值,以及100kHz频率下的最大值。
    - ESR(等效串联电阻):各型号在不同温度下对应的最小和最大值。
    - 电容量容差:±10%,±20%。
    - 封装方式:纯锡镀层(标准)、金镀层和锡铅镀层等多种选项。
    - 认证:符合CECC 30801-005 Issue 2 和EIA 535BAAC标准。

    产品特点和优势


    - 通用性好:TAJ系列设计用于各种应用场合,特别是低功率直流/直流转换器和低功耗线性稳压器。
    - 尺寸多样:提供多种外形尺寸和高度,适合不同空间限制的应用。
    - 可靠性高:在+85°C、+125°C环境下的可靠性测试表明,在长时间工作情况下表现出色。
    - 低ESR:低等效串联电阻确保了高效的能量存储和释放,特别适合高频应用。
    - 多种选择:根据不同的应用需求提供了多种耐压和容值组合。

    应用案例和使用建议


    TAJ系列钽电容器广泛应用于消费娱乐系统、汽车电子系统等领域。具体应用案例包括:
    - 娱乐/多媒体系统:作为储能装置,提高系统的稳定性和寿命。
    - 工业控制:用于工业自动化控制系统中的电源管理部分。
    - 通信设备:在信号处理电路中作为滤波和储能元件。
    使用建议:
    - 在选择电容器时,应确保其额定电压和容值能够满足应用电路的要求。
    - 为避免过热,应在电路中设置适当的散热措施。
    - 对于特殊应用场合,可考虑使用具有更高温度耐受性的型号。

    兼容性和支持


    TAJ系列钽电容器与大多数电子元器件具有良好的兼容性。制造商提供详细的电气特性和环境参数说明,以便客户进行正确选型和应用。此外,制造商还提供专业技术支持,解答用户在使用过程中遇到的技术问题。对于符合AEC-Q200标准的产品,用户可以联系AVX获取相关信息。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及相应的解决方案:
    - 问题:电容器寿命短
    - 解决方法:检查电路的工作温度和电压是否超出额定范围,适当降低工作条件。
    - 问题:ESR过高
    - 解决方法:选择ESR更低的型号,或者调整电路中的其他元件以匹配。
    - 问题:无法通过认证测试
    - 解决方法:重新核对所有参数,确认与所用标准相符。

    总结和推荐


    TAJ系列钽电容器凭借其广泛的应用范围、可靠性和多样化的型号选择,成为市场上备受青睐的产品之一。该系列电容器不仅适用于消费电子产品,还可以用于工业和通信设备等领域。鉴于其出色的性能和可靠性,强烈推荐用户在需要高性能、高可靠性的电容器时选用TAJ系列。
    希望本文能帮助您更好地了解TAJ系列钽电容器,并在实际应用中获得更好的效果。如果您有任何疑问或需要更多详细信息,请联系AVX官方获取进一步的支持和技术文档。

TAJA226M016RNJ参数

参数
电容值 22μF
ESR-等效串联电阻 2.3Ω@ 100kHz
容差 ±20%
额定电压 16V
工作寿命 2000h@ 125°C
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TAJA226M016RNJ厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJA226M016RNJ数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJA226M016RNJ TAJA226M016RNJ数据手册

TAJA226M016RNJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.5898
10+ ¥ 2.1251
30+ ¥ 1.838
100+ ¥ 1.7206
500+ ¥ 1.6296
1000+ ¥ 1.54
库存: 1648
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 2.58
