首页  >  产品百科  >  TAJS335K010RNJ

TAJS335K010RNJ

产品分类: 钽电容
厂牌: AVX
产品描述: 3.3μF ±10% 10V 8Ω 1206 贴片安装 3.2mm*1.6mm*1.2mm
供应商型号: TAJS335K010RNJ
供应商: Avnet
标准整包数: 2500

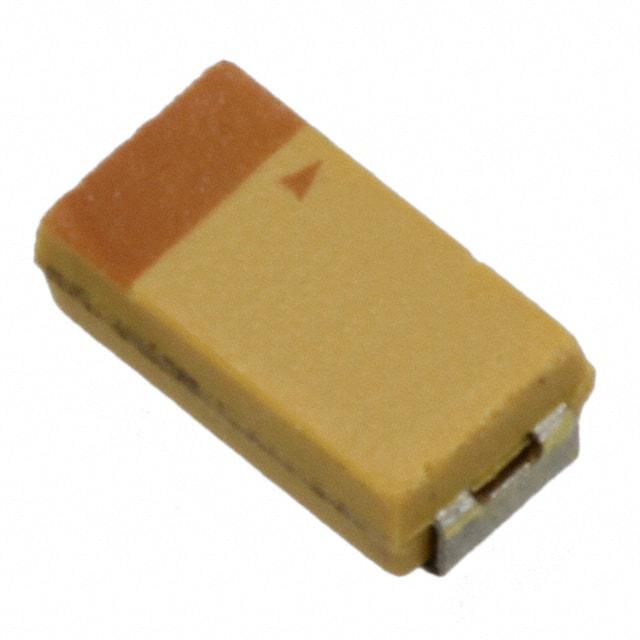

AVX 钽电容 TAJS335K010RNJ

TAJS335K010RNJ概述

    TAJ系列钽电容器技术手册解析

    产品简介


    TAJ系列钽电容器是标准及低轮廓设计的产品,适用于表面贴装(SMT)工艺。这类电容器具有广泛的CV值范围和不同的额定电压等级,能够满足多种低功耗直流/直流转换器和低压降(LDO)电源的应用需求。此外,它们在娱乐系统和车载信息娱乐系统中也有广泛的应用。该系列电容器提供了17种不同尺寸的封装,可适应高度受限的设计要求。

    技术参数


    以下是TAJ系列钽电容器的主要技术规格:
    | 规格 | 参数 |

    | 额定电压范围 | 2.5V至50V |
    | 容量范围 | 0.10 μF 至 2200 μF |
    | 尺寸 | 1206、1210、2312、2917等 |
    | 最大高度 | 1mm 至 6.1mm |
    | 温度范围 | -55°C 至 +125°C |
    | 最大直流漏电流 | 0.3 μA 至 60 μA(随容量和电压变化) |
    | 最大ESR | 0.2 Ω 至 1.6 Ω(根据容量和电压等级) |
    | 最大100kHz RMS电流 | 0.4 mA 至 60 mA(随容量和电压变化) |

    产品特点和优势


    1. 通用性强:TAJ系列适用于各种低功率直流/直流转换器和LDO电源,具备高可靠性。
    2. 体积小巧:提供低轮廓设计,最小高度仅1mm,适合于高度受限的设计。
    3. 种类多样:拥有17种不同尺寸的封装,可选容量范围广泛,能满足各类应用需求。
    4. 稳定性好:可在-55°C至+125°C的温度范围内稳定工作,保证了宽温范围内的可靠性能。

    应用案例和使用建议


    应用案例
    - 便携式设备:由于其小型化设计,适合应用于手机、平板电脑等便携式设备的电源管理模块。
    - 汽车电子:在车载娱乐系统中作为储能器件使用,以保持稳定的电压供应。
    - 工业控制:适用于需要长期稳定工作的工业控制系统中。
    使用建议
    - 散热管理:在高功率应用中应注意良好的散热管理,避免因温度过高导致性能下降。
    - 布局规划:合理规划电路板上的元件布局,确保电容器与其它关键组件之间的距离适宜,减少寄生效应。

    兼容性和支持


    TAJ系列钽电容器可以与其他主流SMT元器件兼容,适用于多种电路设计。AVX公司提供了详细的技术文档和支持服务,客户可通过官方网站获取最新的产品信息和技术资料,同时也可以联系技术支持团队解决任何技术问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品通电后不工作 | 检查电路连接是否正确,确认电源电压是否符合规格 |
    | 电容器损坏 | 确认是否过压或过流,更换同规格且符合要求的新电容器 |
    | 性能不稳定 | 检查焊接质量和电路布局,确保无短路和接触不良的情况 |

    总结和推荐


    TAJ系列钽电容器以其高可靠性、小体积和广泛应用范围而著称,适合于需要高性能和紧凑设计的电子系统。在众多同类产品中,TAJ系列通过其多样的规格选择和广泛的应用案例展示了其卓越的性能和灵活性。因此,对于需要高效能、高可靠性的应用场合,TAJ系列电容器是一个值得推荐的选择。

TAJS335K010RNJ参数

参数
电容值 3.3μF
ESR-等效串联电阻
容差 ±10%
额定电压 10V
工作寿命 -
长*宽*高 3.2mm*1.6mm*1.2mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TAJS335K010RNJ厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJS335K010RNJ数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJS335K010RNJ TAJS335K010RNJ数据手册

TAJS335K010RNJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0689 ¥ 0.5975
库存: 2500
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 1493.75
直接购买
加入购物车
