TCJ5337M016R0100

产品分类: 钽电容
厂牌: AVX
产品描述: 330μF 2000h@ 105°C ±20% 16V 100mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*4mm
供应商型号: DMT-TCJ5337M016R0100
供应商: 海外现货
标准整包数: 400

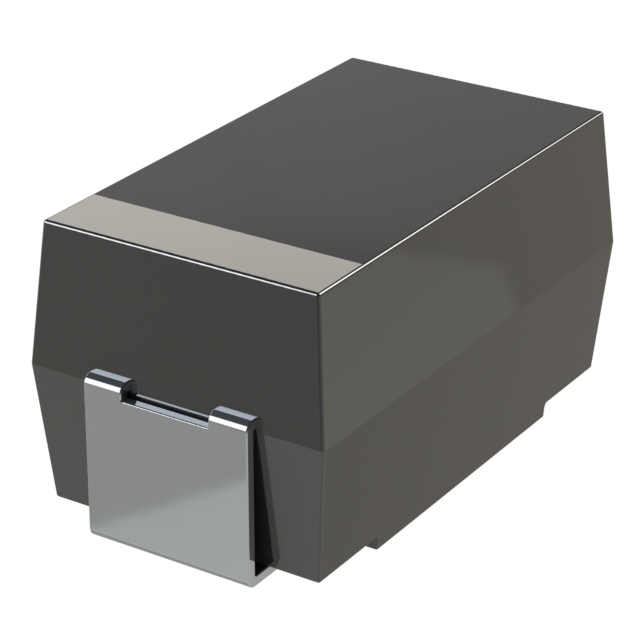

AVX 钽电容 TCJ5337M016R0100

TCJ5337M016R0100概述

    高质量文章:AVX TCJ系列导电聚合物固态芯片电容器

    产品简介


    AVX TCJ系列导电聚合物固态芯片电容器是一种高性能的电容器,专为需要低阻抗(ESR)、高电容密度的应用设计。该系列产品采用先进的导电聚合物技术,具有稳定的电气性能和优异的可靠性,广泛应用于智能手机、平板电脑、笔记本电脑、LCD电视以及电源管理系统等领域。其独特的导电聚合物电极结构确保了在推荐使用条件下的良性失效模式。

    技术参数


    | 参数项 | 规格范围 |

    | 电容范围 | 0.47μF 至 470μF |
    | 额定电压 | 2.5V 至 125V |
    | 工作温度 | -55°C 至 +125°C |
    | 漏电流 | ≤ 0.1CV |
    | 最大ESR | ≤ 50mΩ |
    | 耐热性能 | 可承受三次回流焊接,峰值温度260°C |
    | 尺寸 | 多种封装尺寸,最小0805,最大2917 |
    案例参考:TCJA156M004#0300(15μF, 4V, 0805封装)

    产品特点和优势


    1. 导电聚合物电极:实现更低ESR和更高稳定性。
    2. 良性失效模式:在推荐使用条件下,能有效防止电容器过早失效。
    3. 宽温区支持:可在极端温度下保持稳定性能,适用于恶劣环境。
    4. 高可靠性和长寿命:在85°C、1000小时老化测试中,失效率仅为1%。
    5. 多种尺寸选择:提供18种不同尺寸以适应不同PCB设计需求。

    应用案例和使用建议


    应用案例
    - 智能手机和平板电脑:作为去耦电容,改善电源稳定性。
    - LCD电视:用于储能和滤波,减少信号干扰。
    - 电源模块:帮助滤波并吸收开关瞬间产生的尖峰电流。
    使用建议
    - 避免过压:确保工作电压不超过额定值的80%,以延长使用寿命。
    - 散热管理:对于高功率应用场景,需考虑良好的热传导设计。
    - ESR优化:根据电路要求选择合适的ESR值,避免影响频率响应。

    兼容性和支持


    - 兼容性:TCJ系列电容器可与多种电子元件及设备配合使用,具备出色的通用性。
    - 支持服务:AVX提供详尽的技术文档和客户支持,包括产品选型指南、安装说明以及故障排查手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 检查是否存在静电放电或焊接不良情况 |
    | 温度过高导致性能下降 | 确保安装符合温度要求,检查散热系统 |
    | 电容器爆炸声 | 检查是否过压或负载异常 |

    总结和推荐


    AVX TCJ系列导电聚合物固态芯片电容器凭借其创新的技术和卓越的性能,在多个应用领域表现出色。该系列产品不仅拥有较低的ESR和广泛的电容范围,还支持多种尺寸和电压等级,满足了现代电子产品对高性能电容的需求。如果您正在寻找一款可靠的电容解决方案,强烈推荐AVX TCJ系列电容器。无论是消费电子还是工业控制领域,它都是理想的选择。
    最终评分:9/10
    推荐指数:高度推荐

TCJ5337M016R0100参数

参数
电容值 330μF
容差 ±20%
额定电压 16V
工作寿命 2000h@ 105°C
ESR-等效串联电阻 100mΩ@ 100kHz
长*宽*高 7.3mm*4.3mm*4mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TCJ5337M016R0100厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TCJ5337M016R0100数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TCJ5337M016R0100 TCJ5337M016R0100数据手册

TCJ5337M016R0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.9568 ¥ 16.535
库存: 800
起订量: 800 增量: 400
交货地:
最小起订量为:400
合计: ¥ 6614
