首页  >  产品百科  >  F721A108MMCAQ2

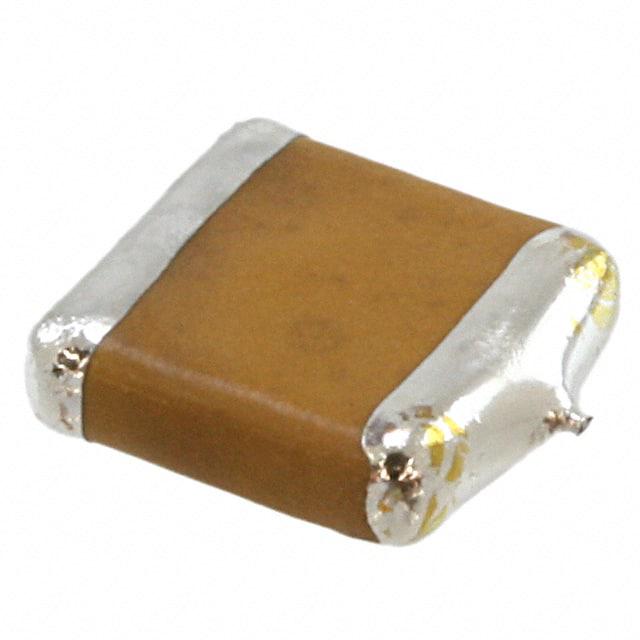

F721A108MMCAQ2

产品分类: 钽电容
厂牌: AVX
产品描述: 1mF 2000h@ 85°C ±20% 10V 140mΩ@ 100kHz 2824 贴片安装 7.2mm*6mm*2mm
供应商型号: ZT-F721A108MMCAQ2
供应商: 海外现货
标准整包数: 1
AVX 钽电容 F721A108MMCAQ2

F721A108MMCAQ2概述

    F72/F75 系列:低剖面高CV贴片电容器

    1. 产品简介


    F72/F75系列是低剖面高CV(容值)封装的贴片电容器,适用于智能手机、移动电话、无线模块和助听器等多种应用。这些电容器具有符合RoHS3指令2015/863/EU的标准,采用SMD封装,体积小且剖面低,经过100%浪涌电流测试。

    2. 技术参数


    - 标准规范:符合RoHS3标准
    - 工作温度范围:-55°C至+125°C
    - 额定温度:+85°C
    - 容差:±10%,±20%
    - 损耗因子:参考手册
    - 等效串联电阻 (ESR):100kHz时,参考手册
    - 漏电流:施加额定电压后1分钟内,20°C时不超过0.01CV或0.5μA;85°C时不超过0.1CV或5μA;125°C时不超过0.125CV或6.3μA。
    - 温度变化下的容值变化:+15%最大值(+125°C);+10%最大值(+85°C);-10%最大值(-55°C)
    - 包装方式:Tape & Reel

    3. 产品特点和优势


    - 低剖面设计:占用空间小,适合高度受限的应用。
    - 高CV特性:能够提供较高的电容量,适用于多种小型化电子设备。
    - 可靠性:通过100%浪涌电流测试,确保产品在极端条件下的稳定性。
    - SMD封装:方便自动化生产和组装。
    - 环境友好:符合RoHS3标准,无有害物质。

    4. 应用案例和使用建议


    - 智能手机和移动电话:适用于电路板的小型化设计。
    - 无线模块:提供稳定且高效的电源管理。
    - 助听器:满足微型化需求,同时保证足够的电容容量。
    使用建议:
    - 在焊接过程中要控制好焊接时间和温度,避免电容器损坏。
    - 对于高温环境下的应用,需注意选择适当的额定温度等级的产品。
    - 贴片电容器在PCB上布局时,应保持一定距离,避免相互干扰。

    5. 兼容性和支持


    - 兼容性:F72/F75系列电容器与市场上主流的SMD设备和电路板兼容。
    - 技术支持:AVX公司提供了详尽的技术文档和支持服务,如有需要可联系当地的AVX销售办公室。

    6. 常见问题与解决方案


    - 问题:如何确定合适的额定电压?
    - 解决方案:根据实际工作环境中的电压波动来选择相应的额定电压。
    - 问题:如何处理漏电流过高?
    - 解决方案:检查是否有过高的工作温度或不当的焊接工艺导致漏电流增加。
    - 问题:如何进行高温测试?
    - 解决方案:可以参考手册中的高温测试方法进行耐久性测试,确保电容器在高温环境下仍能正常工作。

    7. 总结和推荐


    F72/F75系列电容器在设计上充分考虑了小型化和高性能的需求,具备优良的电容特性和可靠性。它们非常适合应用于智能手机、移动电话、无线模块及助听器等对尺寸和性能要求严格的场合。AVX公司提供的全方位技术支持也为用户提供了极大的便利。综上所述,我强烈推荐使用F72/F75系列电容器。

F721A108MMCAQ2参数

参数
电容值 1mF
工作寿命 2000h@ 85°C
ESR-等效串联电阻 140mΩ@ 100kHz
容差 ±20%
额定电压 10V
长*宽*高 7.2mm*6mm*2mm
通用封装 2824
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F721A108MMCAQ2厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F721A108MMCAQ2数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F721A108MMCAQ2 F721A108MMCAQ2数据手册

F721A108MMCAQ2封装设计

查看详情并下载
Symbol
Footprint
3D Model
