F931A686KBA

产品分类: 钽电容
厂牌: AVX
产品描述: 68μF 2000h@ 125°C ±10% 10V 900mΩ@ 100kHz 1210,1411 贴片安装 3.5mm*2.8mm*2.3mm
供应商型号: DMT-F931A686KBA
供应商: 海外现货
标准整包数: 12000

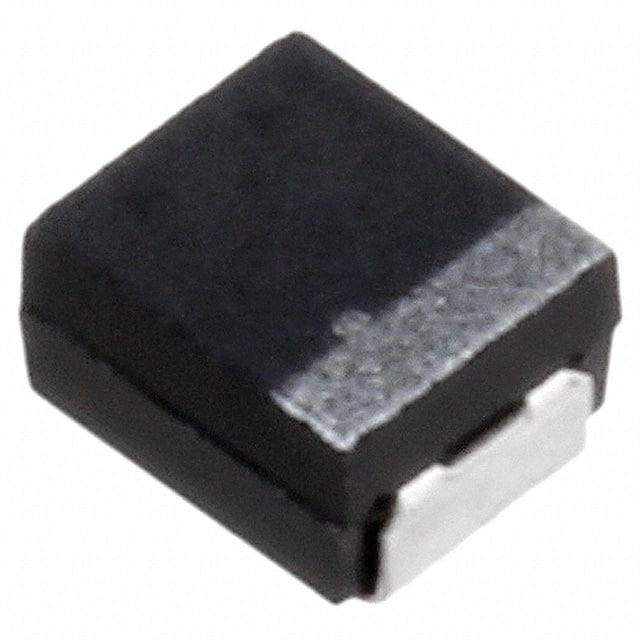

AVX 钽电容 F931A686KBA

F931A686KBA概述


    产品简介


    产品类型:
    F93系列树脂封装芯片钽电容器(标准J型引脚)是一种高性能、紧凑型的表面贴装电容器。这类电容器适用于多种低功耗直流/直流转换器电路,在消费电子、通讯设备、汽车电子等多个领域均有广泛应用。
    主要功能:
    该电容器利用钽作为阴极材料,具有高稳定性、长寿命的特点。特别适合用于需要稳定电压的场合,能够在广泛的温度范围内提供可靠的性能。
    应用领域:
    F93系列电容器被广泛应用于低功耗DC/DC转换器、便携式电子设备、汽车电子系统以及各种需要稳定电源管理的场合。

    技术参数


    | 参数 | 值 |

    | 额定电压范围 | 4V 至 35V |
    | 容量范围 | 0.33µF 至 470µF |
    | 工作温度范围 | -55°C 至 +125°C |
    | 电气特性 | 损耗因子 (DF):@120Hz 0.5% - 18.8%;@100kHz 0.3% - 0.9% |
    | 极限电流 (100kHz) | 25°C 下 500mA - 707mA |
    | 漏电流 | 在额定电压下应用1分钟后,漏电流不超过 0.01CV 或 0.5μA(两者取大值) |

    产品特点和优势


    F93系列电容器具备多个显著特点:
    - 符合RoHS指令:无铅,环保,符合国际环保标准。
    - 卓越的性能:极低的损耗因子、良好的热稳定性、以及在高温下的稳定表现。
    - 宽广的工作温度范围:可在极端温度条件下保持高效能,适用于严苛的工业环境。
    - 高可靠性和长寿命:设计用于长期稳定运行,降低了维护成本。
    - 小体积、轻重量:有助于节省空间,非常适合现代电子设备的小型化趋势。

    应用案例和使用建议


    在低功率DC/DC转换器的应用中,F93系列电容器展示了其优越的性能。它能够有效滤除输出电压中的纹波,提升电源系统的稳定性。在一些典型的消费电子产品中,例如手机、平板电脑以及便携式医疗设备中,F93系列电容器因其出色的稳定性和可靠性而被大量采用。
    对于用户而言,选择合适的容量和额定电压非常重要。此外,合理的设计布局和散热措施可以进一步提高电容器的工作效率和延长使用寿命。在复杂电路中,还应注意与其他元器件之间的兼容性,确保整个系统的稳定运行。

    兼容性和支持


    F93系列电容器与标准SMT贴片工艺完全兼容,易于集成到现有的生产线上。针对用户的具体需求,AVX公司提供了详尽的技术文档和支持服务,包括定制化的产品选型指导和技术咨询。如有疑问或技术支持需求,建议直接联系当地销售办公室获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流过大 | 确保电容器未超压工作,并检查电路是否存在其他故障点 |
    | 电容值变化较大 | 确认电容器是否在规定的温度范围内使用,必要时进行环境条件测试 |
    | 热稳定性差 | 使用散热片或优化PCB布局以提高散热效果 |

    总结和推荐


    综上所述,F93系列树脂封装芯片钽电容器凭借其出色的性能指标、广泛的工作温度范围以及长期稳定性,成为众多应用场合的理想选择。其优越的可靠性及长寿命使其在市场上极具竞争力。我们强烈推荐这款产品用于低功率DC/DC转换器及其他需要高可靠性的应用场合。对于寻求高品质、稳定电源管理方案的工程师和设计师来说,F93系列无疑是一个值得信赖的选择。

F931A686KBA参数

参数
电容值 68μF
容差 ±10%
额定电压 10V
工作寿命 2000h@ 125°C
ESR-等效串联电阻 900mΩ@ 100kHz
长*宽*高 3.5mm*2.8mm*2.3mm
通用封装 1210,1411
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F931A686KBA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F931A686KBA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F931A686KBA F931A686KBA数据手册

F931A686KBA封装设计

查看详情并下载
Symbol
Footprint
3D Model
