首页  >  产品百科  >  TAJA335K025RNJ

TAJA335K025RNJ

产品分类: 钽电容
厂牌: AVX
产品描述: 3.3μF ±10% 25V 3.7Ω 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 2283838
供应商: 海外现货
标准整包数: 5

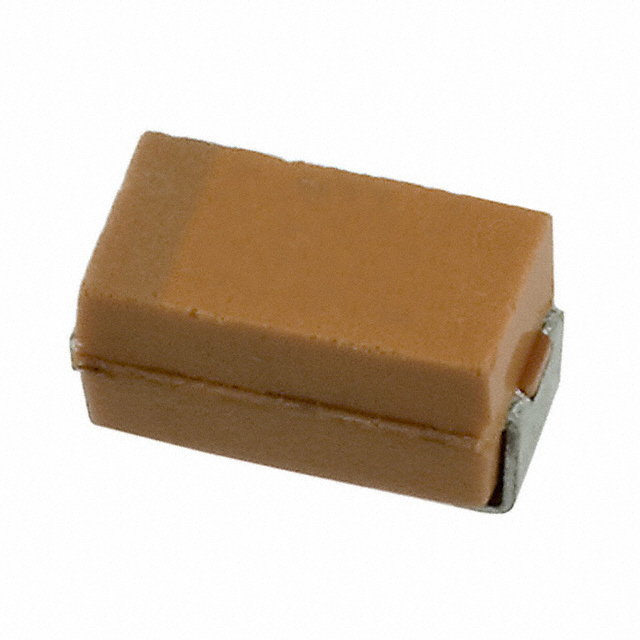

AVX 钽电容 TAJA335K025RNJ

TAJA335K025RNJ概述

    TAJ系列固态钽电容器技术手册

    1. 产品简介


    TAJ系列是AVX公司生产的标准和低剖面固态钽电容器。这类电容器专为一般用途表面贴装而设计,适用于广泛的电子设备,特别是在直流/直流转换器和线性稳压器中。其广泛的应用范围使其成为高度可靠的电子组件,在消费娱乐系统及需要严格设计高度限制的设备中尤其适用。

    2. 技术参数


    - 容值范围: 0.10 μF 至 2200 μF
    - 容值精度: ±10%,±20%
    - 额定电压 (VR):
    - +85°C: 2.5V、4V、6.3V、10V、16V、20V、25V、35V、50V
    - 类别电压 (VC):
    - +125°C: 1.7V、2.7V、4V、7V、10V、13V、17V、23V、33V
    - 冲击电压 (VS):
    - +85°C: 3.3V、5.2V、8V、13V、20V、26V、32V、46V、65V
    - 冲击电压 (VS):
    - +125°C: 2.2V、3.4V、5V、8V、13V、16V、20V、28V、40V
    - 工作温度范围: -55°C 至 +125°C
    - 可靠性: 在85°C、VR 下每1000小时1%失效率(±10Ω/V串联阻抗,60%置信水平)
    - 资格认证: CECC 30801 - 005 issue 2 EIA 535BAAC标准尺寸

    3. 产品特点和优势


    - 应用广泛: 适用于低功耗的直流/直流转换器和线性稳压器。
    - 多样性: 提供多种封装尺寸(低剖面),适用于各种高度受限的设计。
    - 高可靠性: 能在严苛的温度和电压条件下保持稳定性。
    - 符合行业标准: 符合CECC 30801 - 005 issue 2 EIA 535BAAC标准。

    4. 应用案例和使用建议


    - 典型应用: 娱乐系统、信息娱乐系统。
    - 使用建议: 在选择电容器时,根据具体应用的需求选择合适的容值和电压等级。例如,对于一般用途的低功率应用,可以选择较低的容值和电压;而对于需要较高稳定性的应用,则可以选择较高的容值和电压。

    5. 兼容性和支持


    - 兼容性: 本产品支持多种封装方式,如纯锡7”和13”卷带、镀金7”和13”卷带等。
    - 支持: 用户可以联系AVX获得技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题: 电容器寿命较短。
    - 解决方案: 确保电容器工作在规定的温度范围内,避免过载。
    - 问题: 容值不稳定。
    - 解决方案: 检查电路板设计是否有足够的散热措施,确保温度不超过极限。
    - 问题: 电气参数不匹配。
    - 解决方案: 仔细阅读产品手册,确认选型参数满足实际需求。

    7. 总结和推荐


    TAJ系列固态钽电容器以其多样化的封装尺寸、广泛的适用性和高可靠性成为市场上备受青睐的产品。它非常适合应用于要求严格且高度受限的设计环境中。如果您正在寻找一款可靠的低功耗解决方案,TAJ系列将是一个非常值得考虑的选择。总体而言,强烈推荐此产品给需要高性能和可靠性的电子工程师。

TAJA335K025RNJ参数

参数
电容值 3.3μF
ESR-等效串联电阻 3.7Ω
容差 ±10%
额定电压 25V
工作寿命 -
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TAJA335K025RNJ厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJA335K025RNJ数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJA335K025RNJ TAJA335K025RNJ数据手册

TAJA335K025RNJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
