TCJA107M004R0200E

产品分类: 钽电容
厂牌: AVX
产品描述: 100μF 2000h@ 105°C ±20% 4V 200mΩ@ 100kHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: TCJA107M004R0200E
供应商: Avnet
标准整包数: 2000

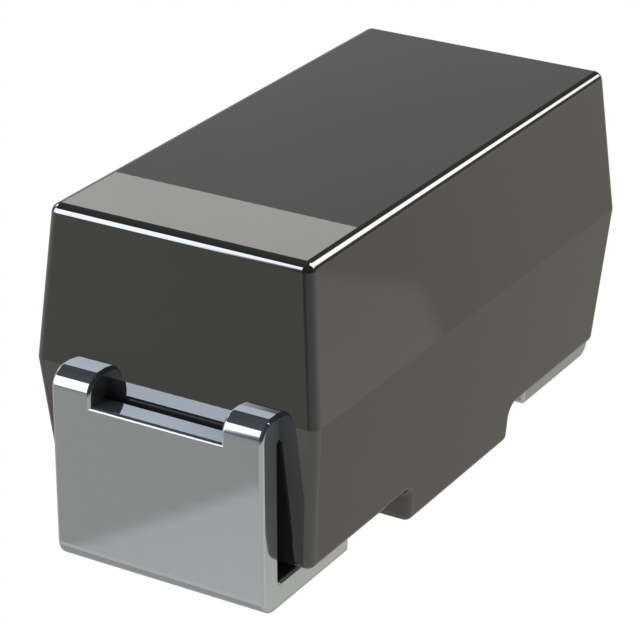

AVX 钽电容 TCJA107M004R0200E

TCJA107M004R0200E概述


    产品简介


    本产品属于AVX公司的TCJ系列固态导电聚合物电解质芯片电容器。这类电容器采用先进的聚合物电极技术,适用于智能手机、平板电脑、笔记本电脑、液晶电视和电源供应等多种应用场景。该系列产品提供多种电容值和额定电压选择,具有低等效串联电阻(ESR)、三重260°C回流焊接兼容性等特点。

    技术参数


    | 参数 | 值 |

    | 额定电容范围 | 0.47-470 μF |
    | 额定电压 | 2.5V, 4V, 6.3V, 10V, 16V, 20V, 25V, 35V, 50V, 63V, 75V, 100V, 125V |
    | 等效串联电阻(ESR)最大值 | 依据型号不同,范围在10mΩ到250mΩ之间 |
    | 最大工作温度 | 125°C |
    | 泄漏电流(DCL)最大值 | 0.1CV |

    产品特点和优势


    - Benign Failure Mode: 在正常操作条件下,这些电容器具备良性的失效模式,增加了系统的可靠性。
    - 低等效串联电阻(ESR): 较低的ESR有助于提高电路的整体效率。
    - 三重260°C回流焊接兼容性: 具备高耐热性,适合复杂制造流程。
    - 100% 过载电流测试: 确保产品质量,符合严格标准。
    - 广泛的封装尺寸: 16种不同封装尺寸可供选择,满足不同的设计需求。

    应用案例和使用建议


    这些电容器广泛应用于移动设备、消费电子和工业控制领域。例如,在智能手机和平板电脑中,它们被用于稳定供电系统,减少电压波动。在使用时,需要注意以下几点:
    - 为避免因过热导致的电容值变化,建议不要持续工作在最大温度或湿度极限下。
    - 尽量保持电容器工作在其额定电压以下,以延长使用寿命。
    - 考虑到电流纹波的影响,选择合适的型号,以确保电容器不会过早损坏。

    兼容性和支持


    该系列电容器与多种主流电子元件和设备兼容。制造商提供详尽的技术支持和维护服务,包括在线文档、电话咨询和现场技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器温度过高 | 减少电流纹波,确保良好的散热条件 |
    | 工作电压过高 | 选择更高额定电压的电容器 |
    | 泄漏电流异常增加 | 检查是否存在外部短路或过载情况 |
    | 电容器容量显著下降 | 检查是否长期工作在高温环境下 |

    总结和推荐


    AVX公司的TCJ系列电容器凭借其卓越的性能和广泛的应用场景,是现代电子产品设计的理想选择。其低ESR、高可靠性以及广泛的额定电压和封装尺寸选择,使其成为市场上极具竞争力的产品。总体而言,强烈推荐使用这些电容器,特别是在需要高性能和可靠性的关键应用场景中。
    以上是对AVX TCJ系列固态导电聚合物电解质芯片电容器的全面介绍,涵盖了产品特点、技术参数、应用场景及建议等方面的内容。希望这篇技术手册能帮助您更好地理解和使用这一优秀产品。

TCJA107M004R0200E参数

参数
电容值 100μF
额定电压 4V
工作寿命 2000h@ 105°C
ESR-等效串联电阻 200mΩ@ 100kHz
容差 ±20%
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

TCJA107M004R0200E厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TCJA107M004R0200E数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TCJA107M004R0200E TCJA107M004R0200E数据手册

TCJA107M004R0200E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.43 ¥ 3.7283
4000+ $ 0.4227 ¥ 3.6646
8000+ $ 0.4153 ¥ 3.6009
12000+ $ 0.408 ¥ 3.5372
16000+ $ 0.4006 ¥ 3.4735
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 7456.6
