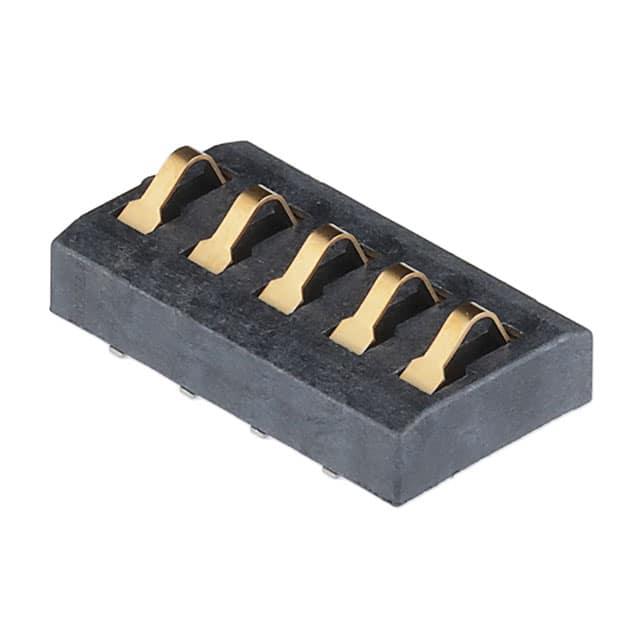

00 9155 005401006

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Battery Contact 4mm 1 5 铍 410nm 金 贴片安装
供应商型号:
供应商:
标准整包数: 0
AVX 矩形连接器 - 弹簧式 00 9155 005401006

00 9155 005401006概述

    # Two-Piece 4.0mm Pitch Battery Connector (9155-400) 技术手册解析

    产品简介


    Two-Piece 4.0mm Pitch Battery Connector(型号9155-400)是一款专为工业和医疗应用设计的高可靠性电池连接器。它采用了双片式结构设计,每个连接器分为可活动的弹簧半组件和固定的固定半组件,广泛应用于需要可插拔电池的便携式电子设备、模块化接口及充电/数据传输对接底座等场景。
    该连接器凭借其创新性的接触系统和卓越的耐用性,在恶劣环境中展现出极高的稳定性和功能性。此外,独特的双方向接插设计极大地提升了使用的灵活性,是工业和医疗电子设备的理想选择。

    技术参数


    以下是该连接器的主要技术参数列表:
    电气特性
    - 电流额定值:5A/触点
    - 电压额定值:125V AC
    环境适应性
    - 工作温度范围:-40°C 至 +125°C
    机械特性
    - 触点材料:
    - 弹簧半组件:铍铜
    - 固定半组件:磷青铜
    - 接触镀层:
    - 接合区域:金镍复合镀层
    - 表面尾部:纯锡焊接脚
    - 耐用性:5000次循环

    产品特点和优势


    1. 高度可靠的接触系统:经验证的接触性能确保了其在工业和医疗领域的长期稳定性。
    2. 增强的接触偏移范围:相比市面上其他连接器,其接触后允许的最大偏移量达到1.4mm,显著提高了对零部件公差的适应能力。
    3. 长效金镀层接触系统:采用镀金铍铜弹簧,保证了高达5000次循环的可靠性和功能性。
    4. 双向接入设计:支持任意方向插入,大幅简化了装配流程并提升了用户体验。
    5. 出色的温度适应性:可在极端环境下稳定运行,适用于广泛的工业应用场景。

    应用案例和使用建议


    应用场景
    - 便携式电子设备:例如手持医疗设备、移动通信终端、无线扫描仪等。
    - 模块化设备:如充电模块、数据存储卡等。
    - 对接底座:为电池充电、数据同步提供便捷解决方案。
    使用建议
    1. 在进行垂直安装时,确保连接器与焊盘保持良好的对齐,避免因偏移导致的接触不良。
    2. 针对高振动环境,推荐结合固定组件以提高连接器的整体牢固度。
    3. 建议将镀金工艺用于连接器对应的焊盘,从而更好地匹配镀金的接触部分。

    兼容性和支持


    兼容性
    此款连接器可与多种焊接型PCB配合使用,建议使用推荐的金镍复合镀层焊盘。同时,其固定半组件可轻松实现与现有母板设计的兼容性。
    支持和服务
    制造商提供了详尽的技术文档,包括详细的SMT布局图及组装指南。如有任何技术疑问,可通过官方技术支持渠道获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查焊盘是否有氧化现象,必要时重新清洁表面。 |
    | 插拔过程中发生形变 | 确保接触力符合设计要求,适当调整安装压力。 |
    | 长时间使用后接触电阻增加 | 定期检查连接器表面状态,必要时更换连接组件。 |

    总结和推荐


    Two-Piece 4.0mm Pitch Battery Connector (9155-400) 的多项技术创新使其成为工业和医疗电子设备的理想选择。凭借高耐用性、卓越的温度适应性和灵活的双方向插拔功能,这款连接器在恶劣环境下表现出色。然而,较高的价格可能限制其在预算敏感型市场的普及。
    推荐指数:★★★★☆(适合对性能和可靠性要求较高的应用场景)。

00 9155 005401006参数

参数
材料
排数 1
触头镀层
触头数量 5
触头镀层厚度 410nm
类型 Battery Contact
间距 4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

00 9155 005401006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

00 9155 005401006数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 00 9155 005401006 00 9155 005401006数据手册

00 9155 005401006封装设计

查看详情并下载
Symbol
Footprint
3D Model
