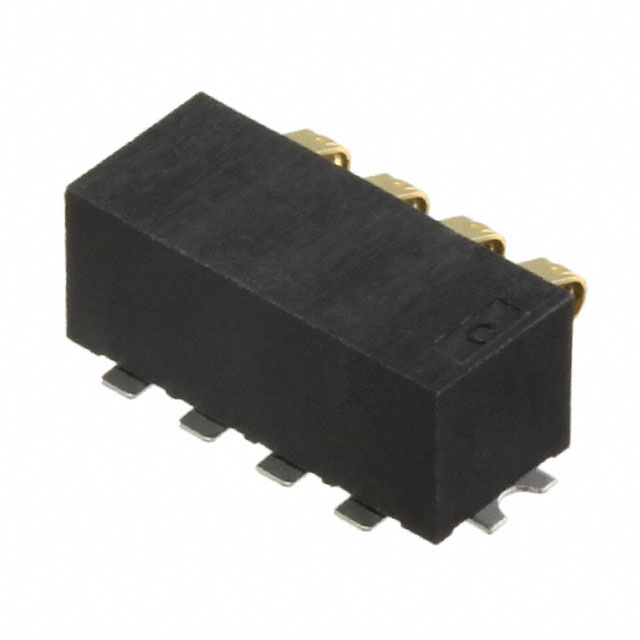

009155004741006

产品分类: 矩形连接器 - 弹簧式
厂牌: AVX
产品描述: Battery Contact 2mm 1 4 铍 410nm 金 贴片安装
供应商型号: 581-009155004741006
供应商: Mouser
标准整包数: 1
AVX 矩形连接器 - 弹簧式 009155004741006

009155004741006概述

    # AVX 2.0mm Pitch Right Angle Board-to-Board Connectors

    产品简介


    AVX公司最近扩展了其板对板直角连接器系列,推出了新型号9155-700,该型号具有2mm的间距。该系列还包括其他版本,如9155-300(3mm间距)和9155-500(2.5mm间距)。这款新型2.0mm直角连接器提供了从2到6个触点位置的选项,适用于手持设备、便携式医疗设备和工业设备等多种应用场景。

    技术参数


    电气特性
    - 电流容量:2针至4针为2.0安培,5针至6针为1.5安培
    - 电压等级:125伏交流电
    环境条件
    - 操作温度范围:-40°C 至 +125°C
    机械特性
    - 绝缘材料:玻璃填充尼龙46,UL94 V0级,黑色
    - 触点材料:铍铜
    - 镀层:金镀镍,锡尾部
    - 耐久性:5000次循环

    产品特点和优势


    - 紧凑设计:最小化占用空间,适用于便携式设备。
    - 高性能触点:采用金镀铍铜触点,能够提供超过5000次循环的高电气和机械性能。
    - 双锚点设计:增加了机械稳定性,确保连接器在苛刻环境中保持稳定。
    - 可选塑料定位支柱:提供更好的机械稳定性,尤其是在恶劣条件下。

    应用案例和使用建议


    应用案例
    - 手持/便携设备的充电口
    - 医疗监控设备
    - 工业设备中的可插拔模块
    - 需要电池备份的网络设备
    使用建议
    - 在安装过程中,确保每个触点的位置准确无误,避免过度弯曲导致失效。
    - 考虑使用定位支柱以增强连接器的机械稳定性,尤其是在高温或震动环境中。
    - 在选择连接器时,根据具体应用需求(如电流要求和环境条件)选择适当的型号。

    兼容性和支持


    - 9155系列连接器兼容多种标准设备,可以方便地集成到现有的系统中。
    - 厂商提供详尽的技术支持和维护服务,确保客户获得最佳的使用体验。

    常见问题与解决方案


    - 问题:连接器接触不良
    - 解决方法:检查是否有污垢或氧化物,必要时清洁触点。
    - 问题:接触不稳定
    - 解决方法:确认所有连接部件安装正确且牢固。
    - 问题:连接器过热
    - 解决方法:确保通风良好,避免过载使用。

    总结和推荐


    综合评估
    AVX 2.0mm直角连接器以其小巧的设计、高性能触点和强大的机械稳定性脱颖而出。它非常适合应用于便携式设备、医疗设备和工业设备等领域。其高可靠性、良好的电气特性和广泛的温度适应性使其在市场上具有很高的竞争力。
    推荐
    鉴于上述特点,我们强烈推荐AVX 2.0mm直角连接器用于需要高性能和高可靠性的应用场景。无论是新项目的开发还是现有系统的升级,这款连接器都是理想的选择。

009155004741006参数

参数
类型 Battery Contact
间距 2mm
材料
排数 1
触头镀层
触头数量 4
触头镀层厚度 410nm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

009155004741006厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009155004741006数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 弹簧式 AVX 009155004741006 009155004741006数据手册

009155004741006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5415 ¥ 21.4757
10+ $ 1.932 ¥ 16.3254
100+ $ 1.5228 ¥ 12.8677
500+ $ 1.4148 ¥ 11.9551
1000+ $ 1.2852 ¥ 10.5583
2000+ $ 1.134 ¥ 9.5823
5000+ $ 1.05 ¥ 8.8725
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.47
